6603_SMA-50-1/199_NE

产品分类: RF衰减器
厂牌: HUBER+SUHNER
产品描述: Huber+Suhner 射频衰减器, SMA 插头至插座, 3dB衰减, DC → 18GHz工作频率, SMA连接器, 50Ω阻抗
供应商型号: 4153785
供应商: 海外现货
标准整包数: 1

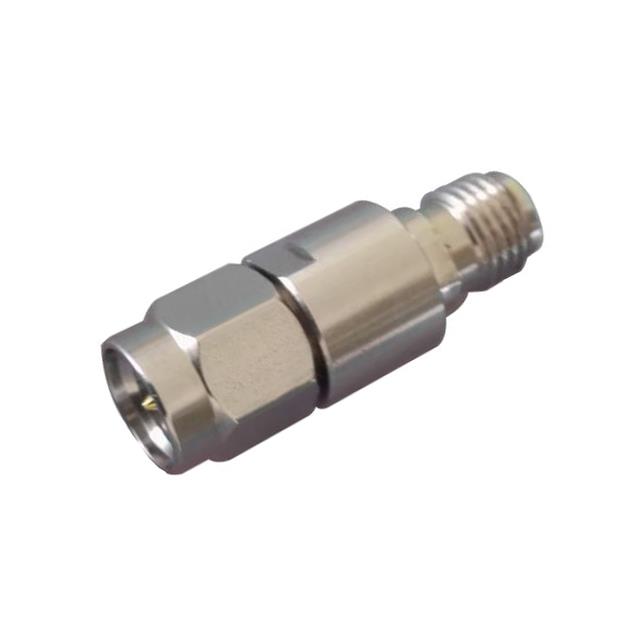

HUBER+SUHNER RF衰减器 6603_SMA-50-1/199_NE

6603_SMA-50-1/199_NE概述


    产品简介


    这款同轴固定衰减器(型号:6603SMA-50-1/199N)是一款针对射频和微波应用设计的专业电子元器件。其核心特性包括固定衰减值为3dB,阻抗为50Ω,采用SMA插头(公头)和SMA插座(母头)接口标准。该产品广泛应用于测试测量设备、通信系统等领域,尤其适用于需要精确控制信号强度的应用场合。

    技术参数


    电气数据
    - 阻抗: 50Ω
    - 操作频率范围: 0 GHz 至 18 GHz
    - 标称衰减值: 3 dB
    - 电压驻波比(VSWR): 最大值为1.3
    - 回波损耗: 17.7 dB
    - 频率相关衰减偏差: ±0.4 dB
    - 最大VSWR: 1.3
    电气功率数据
    - 平均功率:
    - 在25°C环境下为2W
    - 在125°C环境下线性降额至0.5W
    接口及材料数据
    - 主体材料: 不锈钢,钝化处理
    - 绝缘体材料: 聚四氟乙烯(PTFE)
    - 接触材料: 铍铜合金,金镀层
    - 耦合螺母: 不锈钢,钝化处理
    - 密封圈: 硅橡胶(VMQ)
    机械数据
    - 重量: 0.006 kg
    环境数据
    - 操作温度范围: -55°C 至 125°C

    产品特点和优势


    该款同轴固定衰减器具有以下显著特点和优势:
    - 广泛的接口兼容性: 支持SMA插头和插座,兼容多种标准。
    - 固定衰减值: 提供多种衰减值选择(从0 dB到40 dB),适合不同的应用场景。
    - 高精度阻抗匹配: 阻抗为50Ω,确保信号传输效率,减少反射。
    - 宽广的操作频率范围: 可在0 GHz至18 GHz之间稳定工作。
    - 优良的环境适应性: 操作温度范围宽,适合在各种恶劣环境中使用。
    - 高质量材料: 采用不锈钢和PTFE材料,确保长期可靠性。

    应用案例和使用建议


    应用案例
    此款同轴固定衰减器常用于测试测量仪器,如信号发生器、频谱分析仪等,以精确调整信号强度。它还被广泛应用于无线通信系统、雷达系统、卫星通信设备等,确保信号的精确传输。
    使用建议
    - 在安装时,确保连接端子干净无尘,避免影响信号传输质量。
    - 考虑到高功率操作可能引起的温度变化,建议定期检查设备的工作状态,确保安全可靠运行。
    - 在需要更高衰减值的情况下,可以考虑多个衰减器串联使用,但需注意计算总衰减值和整体阻抗匹配。

    兼容性和支持


    该产品的接口符合IEC 60169-15、MIL-STD-348A、310以及CECC 22110标准,因此与大多数通用射频设备兼容。Huber+Suhner作为全球领先的电子元器件供应商,提供了全面的技术支持和售后服务,确保客户能够获得最佳的产品体验。

    常见问题与解决方案


    1. 问题: 设备在高功率下工作时,温度升高导致性能下降。
    - 解决方案: 定期检查设备的工作状态,确保通风良好,必要时采取散热措施。
    2. 问题: 信号传输过程中出现失真。
    - 解决方案: 检查连接端子是否清洁,确认设备阻抗匹配情况。
    3. 问题: 连接不稳定,信号传输不连续。
    - 解决方案: 确保连接牢固,检查是否有松动现象,必要时重新紧固。

    总结和推荐


    总体而言,这款同轴固定衰减器凭借其广泛的应用范围、高精度阻抗匹配、优良的环境适应性以及良好的材料选用,成为众多射频和微波应用的理想选择。其优秀的性能和稳定性使其在市场上具有很强的竞争优势。我们强烈推荐在涉及信号衰减和传输的应用中使用此款产品。

6603_SMA-50-1/199_NE参数

参数
最大工作频率 18GHz
最小工作频率 0MHz
阻抗 50Ω
额定功率 2W
典型衰减 3dB
衰减容差 ±0.3dB
安装方式 贴片安装
包装方式 散装

6603_SMA-50-1/199_NE厂商介绍

Huber+Suhner是一家全球领先的通信解决方案供应商,专注于为电信、数据通信、交通和工业市场提供高性能的电缆、连接器、天线和系统解决方案。公司的产品广泛应用于移动通信、宽带接入、**通信、铁路和汽车等多个领域。

主营产品分类包括:
1. 电缆:提供多种类型的电缆,如低损耗电缆、射频电缆和光缆,满足不同通信系统的需求。
2. 连接器:生产各种高性能连接器,包括射频连接器、光纤连接器和电源连接器,以确保信号的稳定传输。
3. 天线:设计和制造多种类型的天线,如基站天线、室内分布天线和**天线,以适应不同的通信环境。
4. 系统解决方案:提供定制化的系统解决方案,包括无线通信系统、光纤网络系统和电缆管理系统,以满足客户的特定需求。

Huber+Suhner的优势在于:
1. 技术创新:公司不断投入研发,拥有多项专利技术,以保持在通信领域的技术领先地位。
2. 质量保证:严格的质量控制流程和ISO认证,确保产品的可靠性和耐用性。
3. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 全球网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和本地化支持。

6603_SMA-50-1/199_NE数据手册

厂牌 PDF简要描述 下载
HUBER+SUHNER RF衰减器 HUBER+SUHNER 6603_SMA-50-1/199_NE 6603_SMA-50-1/199_NE数据手册

6603_SMA-50-1/199_NE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 991.3709
10+ ¥ 973.346
25+ ¥ 973.346
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 991.37
