CT8122AN-HS3

产品分类: 固态继电器
产品描述:
供应商型号: F-CT8122AN-HS3
供应商: 海外现货
标准整包数: 3000

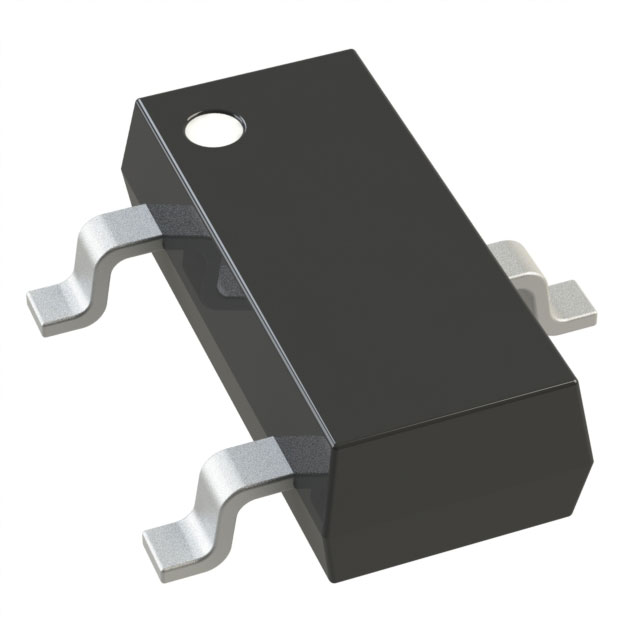

ALLEGRO MICROSYSTEMS 固态继电器 CT8122AN-HS3

CT8122AN-HS3概述

    # CT812x Series Bipolar Tunnel Magnetoresistance (TMR) Digital Latches 技术手册

    产品简介


    CT812x 系列是基于 Alletgro 专利 XtremeSense™ 技术的双极隧道磁电阻(TMR)数字锁存器,适用于消费类和工业级应用。这些器件集成了成熟的 CMOS 工艺,提供了一种高性能的单芯片传感解决方案,能够实现稳定的磁场操作范围。产品通过优异的低功耗设计,特别适合于电池供电的产品,同时其对较大空气间隙的需求提供了灵活性。
    应用领域
    - 物联网设备(IoT)
    - 智能手机、平板电脑及笔记本电脑
    - 盖板开关检测(如门或盖板闭合)
    - 用于智能仪表的安全防护(防篡改)
    - 流体水平传感器检测
    - 接近检测
    - 电机控制器
    - 无人机/无人驾驶飞行器(UAV)摄像头云台
    - 工业机械/机器人
    - 医疗设备

    技术参数


    以下为 CT812x 系列的主要技术规格:
    | 参数 | 值 | 单位 |
    |
    | 灵敏度(最低 BOP) | 10 | G |
    | 最大工作电压 | 5.5 | V |
    | 工作温度范围 | –40 至 125 | °C |
    | 电源电压范围 | 1.7 至 5.5 | V |
    | 输出电流范围 | ±2.0 | mA |
    | 采样频率 | 300–700 | Hz |
    | 睡眠模式时间(最大值) | 6.6 | ms |
    | 数字输出格式 | 推挽式
    | 封装类型 | 3 引脚 SOT-23
    此外,其独特的特性包括:
    - 极低功耗:约 2.4 µA(@ VDD=3.3 V, fS=500 Hz)
    - 支持 10 G 的磁场操作范围
    - 集成的欠压锁定保护(UVLO)

    产品特点和优势


    CT812x 系列数字锁存器的优势在于其高效能和低功耗,能够在广泛的温度范围内保持稳定运行。以下为产品的关键特点和优势:
    1. 低功耗设计:典型工作电流仅为 2.4 µA,在同类产品中表现出色,尤其适合便携式设备。
    2. 高灵敏度:最低 BOP 达到 10 G,可在较大空气间隙的应用中表现出卓越性能。
    3. 宽工作电压范围:支持从 1.7 V 到 5.5 V 的宽电压范围,确保适用性广。
    4. 工业标准封装:采用 3 引脚 SOT-23 封装,便于大批量制造和高可靠性要求的工业应用。
    5. 双向传感器:支持双向磁场操作,适用于多种复杂应用场合。

    应用案例和使用建议


    应用案例
    1. 智能家居设备:例如智能门锁的检测系统,通过检测磁铁的位置变化来判断门的状态。
    2. 无人机云台:作为摄像头控制组件的一部分,利用锁存器的稳定输出特性进行姿态调整。
    3. 工业自动化:在工业机器人和机械设备中,监测活动部件的开合状态。
    使用建议
    - 确保电路设计中包含一个 1 µF 的陶瓷旁路电容以稳定供电。
    - 在极端温度环境中使用时,建议选择更高温版本(如 CT8122AN-HS3)。
    - 考虑产品在低功耗下的响应速度,适当优化采样频率以平衡功耗和性能需求。

    兼容性和支持


    CT812x 系列器件在物理上兼容工业标准的 3 引脚 SOT-23 封装,可直接替换同类竞争产品。Allegro MicroSystems 提供全面的技术支持,包括详细的设计指南和丰富的文档资源,帮助客户快速完成产品开发。

    常见问题与解决方案


    以下为常见问题及其解决方法:
    | 问题 | 可能原因 | 解决方法 |
    |
    | 设备启动后无法正常工作 | 供电电压未达到 UVLO 阈值 | 检查电源设计,确保 VDD≥1.60 V |
    | 采样频率不稳定 | PCB 布局不佳,信号干扰严重 | 使用高质量旁路电容,重新布局 |
    | 温度范围内的性能下降 | 未选择符合目标环境温度的型号 | 选择合适的温度范围版本 |

    总结和推荐


    CT812x 系列产品凭借其卓越的性能、紧凑的封装和多样化应用潜力,在消费电子、工业自动化及医疗设备等领域具有显著的竞争优势。尤其对于需要低功耗和稳定磁场操作的应用场景,该系列无疑是理想选择。
    综合评价
    - 优点:低功耗、高灵敏度、广泛的工作温度范围。
    - 缺点:高端温度型号价格略高。

    推荐指数
    ★★★★☆(4/5)
    如果您正在寻找一款兼顾性能和成本效益的数字锁存器,CT812x 系列值得您的关注!

CT8122AN-HS3参数

参数
输入电压 -
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 -
输出类型 -
负载电压 -
通用封装 SOT-23-3
安装方式 推拉式,贴片安装,黏合安装
包装方式 卷带包装

CT8122AN-HS3厂商介绍

Allegro MicroSystems是一家全球领先的半导体公司,专注于开发、制造和销售高性能的传感器和控制器解决方案。公司的产品广泛应用于汽车、工业、消费电子和物联网等领域。

Allegro MicroSystems的主营产品主要分为以下几类:

1. 电机控制:包括电机驱动器、电机控制器和电机传感器等,用于控制电机的运行。

2. 电源管理:包括电源转换器、电源管理芯片等,用于提高电源效率和稳定性。

3. 传感器:包括磁传感器、电流传感器、位置传感器等,用于检测和测量各种物理量。

4. 无线通信:包括无线通信芯片和模块,用于实现设备间的无线连接和通信。

Allegro MicroSystems的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新的技术和产品。

2. 产品性能:产品具有高性能、高可靠性和高稳定性,满足各种应用需求。

3. 定制服务:公司提供定制化的解决方案,满足客户的特定需求。

4. 全球布局:公司在全球范围内设有研发、生产和销售网络,为客户提供便捷的服务。

CT8122AN-HS3数据手册

厂牌 PDF简要描述 下载
ALLEGRO MICROSYSTEMS 固态继电器 ALLEGRO MICROSYSTEMS CT8122AN-HS3 CT8122AN-HS3数据手册

CT8122AN-HS3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.7269 ¥ 6.1567
6000+ $ 0.7204 ¥ 6.1017
9000+ $ 0.7139 ¥ 6.0467
库存: 18000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 18470.1
