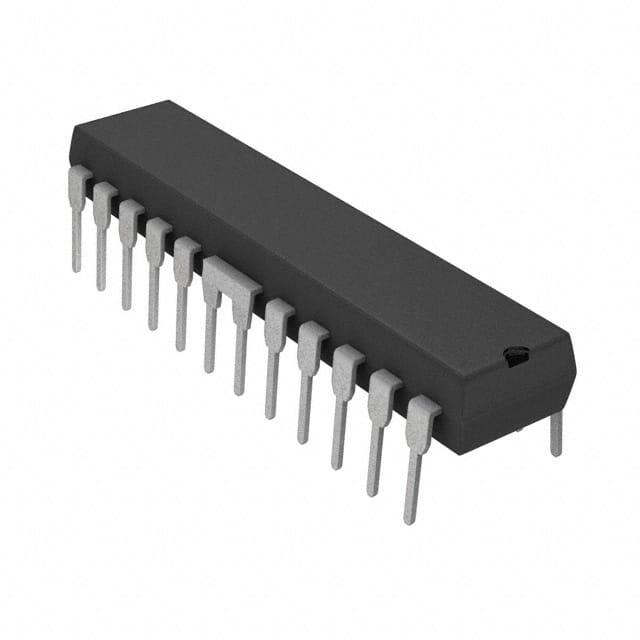

UDN2916B

产品分类: 电机驱动器
产品描述: 10V~45V Bipolar 有刷直流 双极电机 4.75V 5.25V Parallel Control and Power Stage,Driver - Fully Integrated DIP-24 通孔安装 30.1mm(长度)*6.35mm(宽度)
供应商型号: UDN2916B-ND
供应商: Digi-Key
标准整包数: 1
ALLEGRO MICROSYSTEMS 电机驱动器 UDN2916B

UDN2916B概述


    产品简介


    UDN2916 双全桥 PWM 电机驱动器 是一种集成的集成电路,设计用于驱动双极性步进电机的两个绕组或双向控制两个直流电机。该驱动器在45V下具有出色的稳定输出电压,适用于多种工业和消费电子领域,如自动化设备、打印机和各类机器人系统。

    技术参数


    - 连续输出电流:750 mA
    - 最大输出电压:45 V
    - 内部PWM电流控制:最高可达750 mA
    - 低输出饱和电压:小于1.8 V(总源极加汲极,在500 mA时)
    - 热关断电路:内部集成,芯片温度超过安全限值时自动关闭
    - 封装选项:DIP(24引脚)、SOIC(24引脚)和PLCC(44引脚)

    产品特点和优势


    UDN2916 的显著特点包括其高输出电流能力、优秀的热管理能力和内部PWM控制,使其适用于高性能电机驱动应用。此外,这款驱动器在多种温度范围(从-20°C到85°C和-40°C到105°C)内都能可靠工作,提升了其市场竞争力。

    应用案例和使用建议


    应用案例:适用于各种电机控制场景,如自动化机械、打印机和医疗设备中的运动控制。其精准的PWM控制功能使得该驱动器在微步进应用中尤为出色。
    使用建议:为了确保最佳性能,需要将负载供电端VBB与电解电容(至少47 μF)进行耦合,并尽量靠近器件放置。通过调整外部RC组件的值,可以优化固定关断时间tOFF,从而降低开关损耗和电磁干扰(EMI),提高电流调节精度。

    兼容性和支持


    虽然目前该产品已接近停产状态,但对于现有客户,仍可继续购买直到最后订单阶段。对于新的设计项目,建议选择替代产品A4970,它提供了相似的功能且仍在生产中。Allegro MicroSystems公司提供相应的技术支持和文档资料,以帮助用户顺利完成项目开发。

    常见问题与解决方案


    - 问题1:驱动器过热导致输出电流不稳定
    - 解决方案:检查并优化散热方案,比如增加散热片或优化PCB布局以改善热传导性能。

    - 问题2:电机启动困难,转速不稳
    - 解决方案:检查电源稳定性,确保负载供电端VBB电容容量足够大,并适当调整PWM的固定关断时间。

    总结和推荐


    总体而言,尽管UDN2916已接近停产,但其在高性能电机驱动领域的表现依然令人印象深刻。对于正在使用该产品的客户,建议考虑转向替代产品A4970以确保持续的技术支持和供应保障。而对于新项目的设计,则强烈推荐选用A4970或其他最新推出的替代品。

UDN2916B参数

参数
工艺 Bipolar
功率 -
接口类型 Parallel
最小工作供电电压 4.75V
功能 Control and Power Stage,Driver - Fully Integrated
电压 - 负载 10V~45V
拓扑 -
额定电流 -
电机类型 - AC,DC 有刷直流
电机类型 双极电机
最大工作供电电压 5.25V
长*宽*高 30.1mm(长度)*6.35mm(宽度)
通用封装 DIP-24
安装方式 通孔安装
应用等级 通用级
零件状态 停产
包装方式 管装
