2-CH RS232 HAT

产品分类: 开发板
产品描述: 3.3/5 65mm(长度)*56.5mm(宽度)
供应商型号: 14M-2-CH RS232 HAT
供应商: 云汉优选
标准整包数: 1
WAVESHARE/深圳微雪电子 开发板 2-CH RS232 HAT

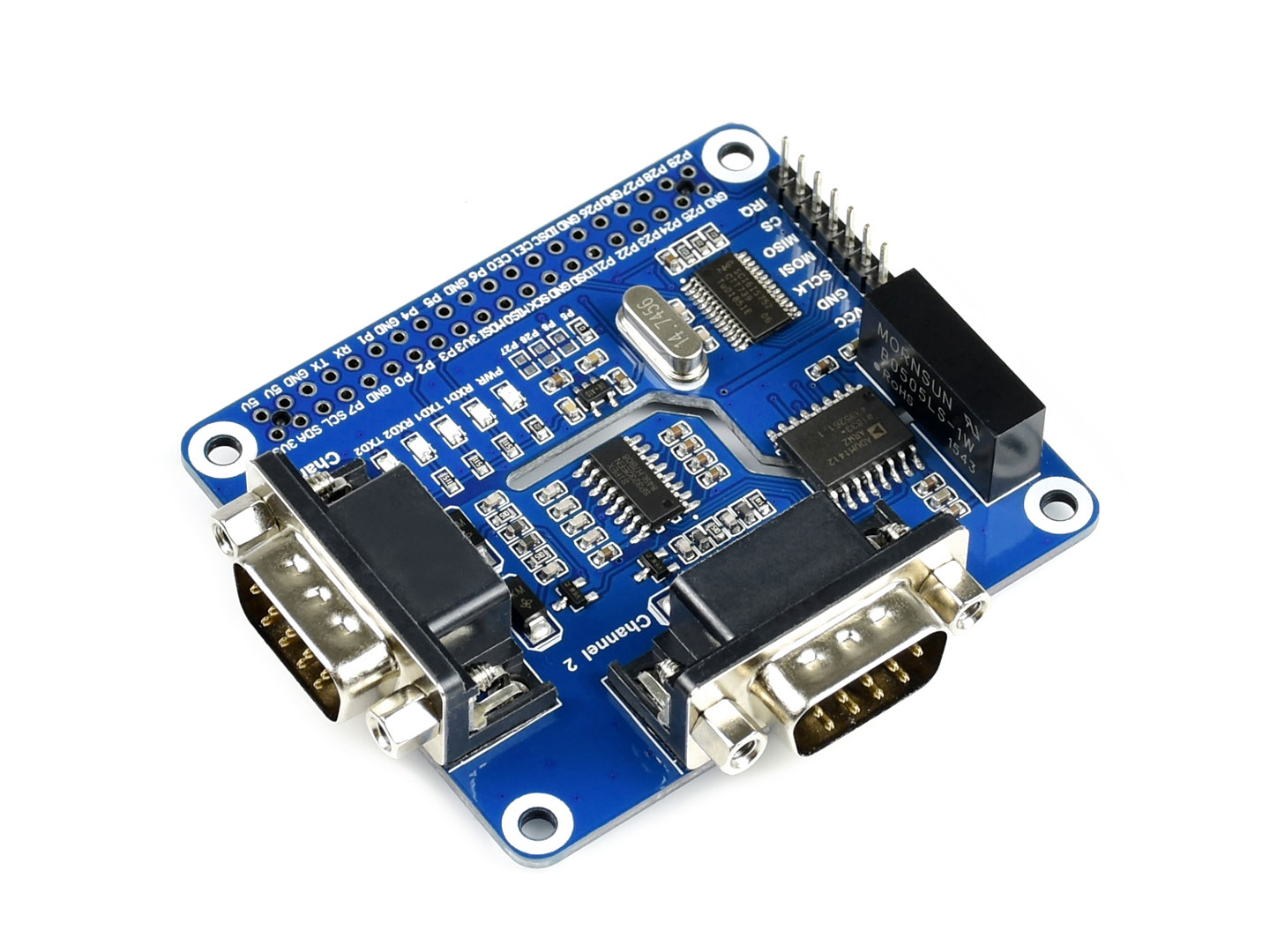

2-CH RS232 HAT概述

    树莓派专用双通道隔离型RS232扩展板技术手册



    产品简介



    本产品是一款专为树莓派设计的双通道隔离型RS232扩展板,型号为2-CH RS232 HAT。它采用了SC16IS752+SP3232方案,内置电源隔离、ADI磁耦隔离和TVS等保护电路。该扩展板具备操作简便、通信速度快、稳定、可靠且安全的特点,适用于工业自动化等众多领域。


    技术参数



    - 串口扩展芯片:SC16IS752
    - RS232收发器:SP3232
    - 通信接口:SPI
    - 通信速率:300~921600 bps
    - 工作电压:3.3/5V
    - 产品尺寸:65mm×56.5mm
    - 过孔直径:3.0mm
    - 引脚描述:
    - VCC:3.3V/5V电源正
    - GND:电源地
    - SCLK:SPI时钟输入
    - MOSI:SPI数据输入
    - MISO:SPI数据输出
    - CS:SPI片选信号
    - IRQ:中断输出


    产品特点和优势



    - 基于Raspberry Pi 40pin GPIO接口:适用于Raspberry Pi系列主板
    - 双芯片组合方案:采用SC16IS752与SP3232双芯片组合方案,实现SPI转RS232,通信速率高达921600bps
    - 板载保护电路:内置TVS(瞬态电压抑制管),有效抑制电路中的浪涌电压和瞬态尖峰电压,防雷防静电
    - LED指示灯:板载电源和串口收发指示灯,方便查看模块电源和通信状态
    - 多功能接口:引出SPI控制接口,方便接入其他主控板
    - 丰富配套资源:提供完善的配套资料手册(C与Python示例程序和用户手册等)


    应用案例和使用建议



    - 工业自动化:适用于需要高速、稳定、可靠数据传输的工业自动化领域。
    - 数据采集与控制:利用双通道特性,可以同时处理两个独立的串行通信通道。
    - 示例代码:提供C语言和Python示例程序,方便用户快速上手。
    - 使用建议:确保正确的SPI配置和通信参数设置,特别是在波特率和校验位方面要匹配准确。


    兼容性和支持



    - 兼容性:本产品与Raspberry Pi系列主板兼容,同时也可通过SPI接口与其他主控板连接。
    - 技术支持:提供详尽的安装指南和调试步骤,包括硬件连接、软件安装和测试示例。


    常见问题与解决方案



    - 问题1:232通信不正常?
    - 解决方案:检查树莓派的串口通信是否开启了流控,确认232的线连接正确,先使用USB转232设备测试树莓派设置是否正确,检查串口通信参数的奇偶校验和波特率设置。
    - 问题2:树莓派装了Ubuntu系统可以使用吗?
    - 解决方案:树莓派装了主流的Ubuntu系统可以使用,但config.txt文件位于/boot/firmware文件夹,或者通过读卡器在电脑上更改。


    总结和推荐



    综上所述,这款2-CH RS232 HAT扩展板以其卓越的性能和广泛的适用性,在工业自动化和其他数据通信场景中表现出色。丰富的文档和支持使其易于集成和调试。对于需要高速、稳定、可靠串行通信的应用,强烈推荐此款产品。

2-CH RS232 HAT参数

参数
供电 3.3/5
芯片平台 -
运行内存 -
主频 -
协议 -
接口 -
处理器 -
长*宽*高 65mm(长度)*56.5mm(宽度)
