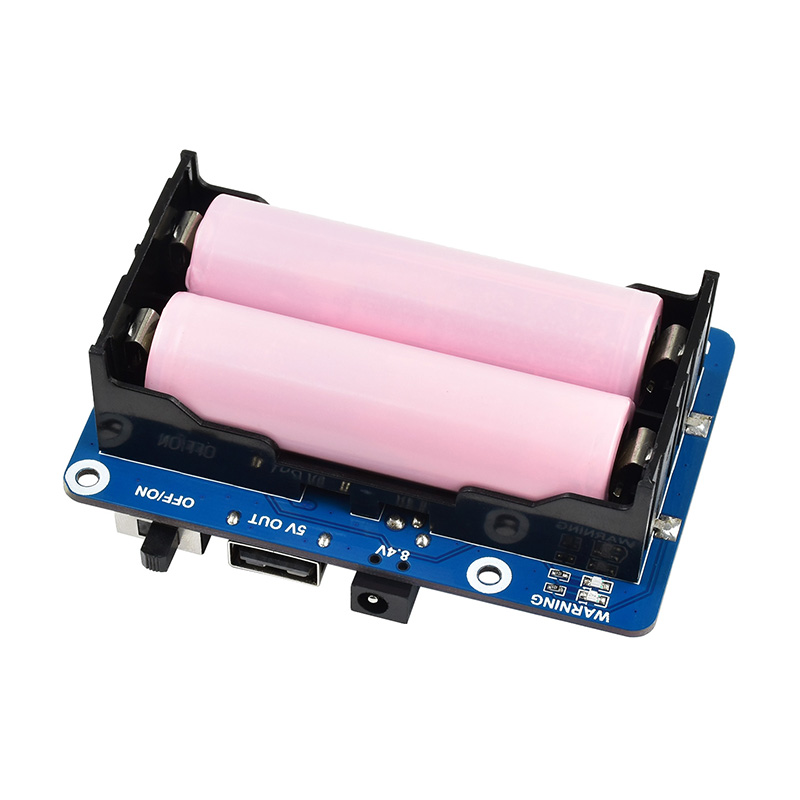

UPS HAT

产品分类: 开发板
产品描述: UART I/O 8.4V 2A 56mm(长度)*85mm(宽度)
供应商型号: 14M-UPS HAT
供应商: 云汉优选
标准整包数: 1
WAVESHARE/深圳微雪电子 开发板 UPS HAT

UPS HAT概述

    # UPS HAT 技术手册解析

    一、产品简介


    UPS HAT 是一款专为 Raspberry Pi 设计的不间断电源 (UPS) 模块。它通过集成锂电池供电系统,可以实现稳定 5V 电压输出,并支持实时监测电池电压、电流、功率等参数。此外,该模块通过 I2C 接口与 Raspberry Pi 进行通信,方便开发者获取电池状态信息。UPS HAT 的核心功能在于为 Raspberry Pi 提供备用电源,能够在主电源断电时无缝切换至电池供电模式,从而有效防止数据丢失和设备损坏。
    主要功能:
    - 提供稳定的 5V 电压输出。
    - 实时监测电池电压、电流、功率及剩余电量。
    - 支持 I2C 通信,便于远程监控和管理。
    应用领域:
    UPS HAT 广泛应用于需要高可靠性供电的场合,例如:
    - 数据采集系统。
    - 自动化控制设备。
    - 教学实验平台。
    - 小型服务器和网络设备。

    二、技术参数


    以下为 UPS HAT 的关键性能指标和技术规格:
    | 参数 | 规格值 |

    | 输出电压 | 5V |
    | 充电电源 | 8.4V 2A |
    | 控制接口 | I2C |
    | 电池规格 | 18650 锂电池,双节合计 5200mAh |
    | 输出电流 | 最大 2.5A 连续输出 |
    | 产品尺寸 | 56mm × 85mm |
    | 通孔直径 | 3.0mm |

    三、产品特点和优势


    UPS HAT 的设计充分考虑了安全性和易用性,具备以下显著特点和优势:
    1. 双重保护机制
    板载电池保护电路可有效防止过充、过放、过流、短路和反接等问题,确保设备运行更加安全可靠。
    2. 高效稳压设计
    板载 5V 稳压芯片,提供高达 2.5A 的连续输出电流,满足大部分 Raspberry Pi 和外设的需求。
    3. 智能监控功能
    I2C 接口支持实时监测电池电压、电流和剩余电量,方便用户掌握电池状态。
    4. 便捷操作体验
    板载 USB 接口可用于其他主控板供电,指示灯便于识别电池接反情况。

    四、应用案例和使用建议


    应用场景
    UPS HAT 可用于以下典型场景:
    1. 无人值守设备
    在工业自动化领域,UPS HAT 可确保设备在停电时仍能正常运行一段时间。
    2. 教育项目
    在 Raspberry Pi 开发过程中,UPS HAT 可帮助学生更好地理解电源管理和电池监控原理。
    3. 小型服务器
    在小型数据中心部署中,UPS HAT 可作为可靠的后备电源。
    使用建议
    1. 首次使用注意事项
    - 确保电池正确安装,检查警告灯是否点亮。
    - 首次激活可能需要通过专用电源充电。
    2. 避免过度放电
    使用过程中尽量保持电池电量不低于 20%,以延长电池寿命。
    3. 定期维护
    定期检查电池状态,必要时更换老化的锂电池。

    五、兼容性和支持


    UPS HAT 与 Raspberry Pi 系列主板完全兼容,支持主流型号如 Raspberry Pi 3B+ 和 Raspberry Pi 4。厂商提供了丰富的配套资料,包括:
    - 完整的原理图。
    - 示例代码(Python)。
    - 相关芯片的数据手册(如 INA219、HY2120 和 HY2213)。
    此外,用户可以通过 `i2cdetect` 工具快速定位 UPS HAT 的 I2C 地址(默认为 0x42),便于调试和集成。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 电源适配器指示灯为何变红? | 充电器一直处于供电状态,红灯表示正常。 |
    | 打印的电流为何为负数? | 表示电池正在为设备供电,当前处于放电状态。 |
    | 没电时充满电需多久? | 大约需要两到三个小时。 |
    | 电池接反指示灯亮怎么办? | 立即断开电源并重新安装电池,确保正负极正确。 |

    七、总结和推荐


    UPS HAT 是一款面向 Raspberry Pi 用户的高品质不间断电源模块,集成了高效的电池管理系统和稳定的电压输出能力。其独特的保护功能、便捷的操作方式和详细的文档支持使其在市场上脱颖而出。对于需要可靠电源保障的应用场景,UPS HAT 是理想的选择。强烈推荐此产品用于需要高稳定性供电的项目中。

UPS HAT参数

参数
主频 -
协议 -
接口 UART I/O
处理器 -
供电 8.4V 2A
芯片平台 -
运行内存 -
长*宽*高 56mm(长度)*85mm(宽度)
