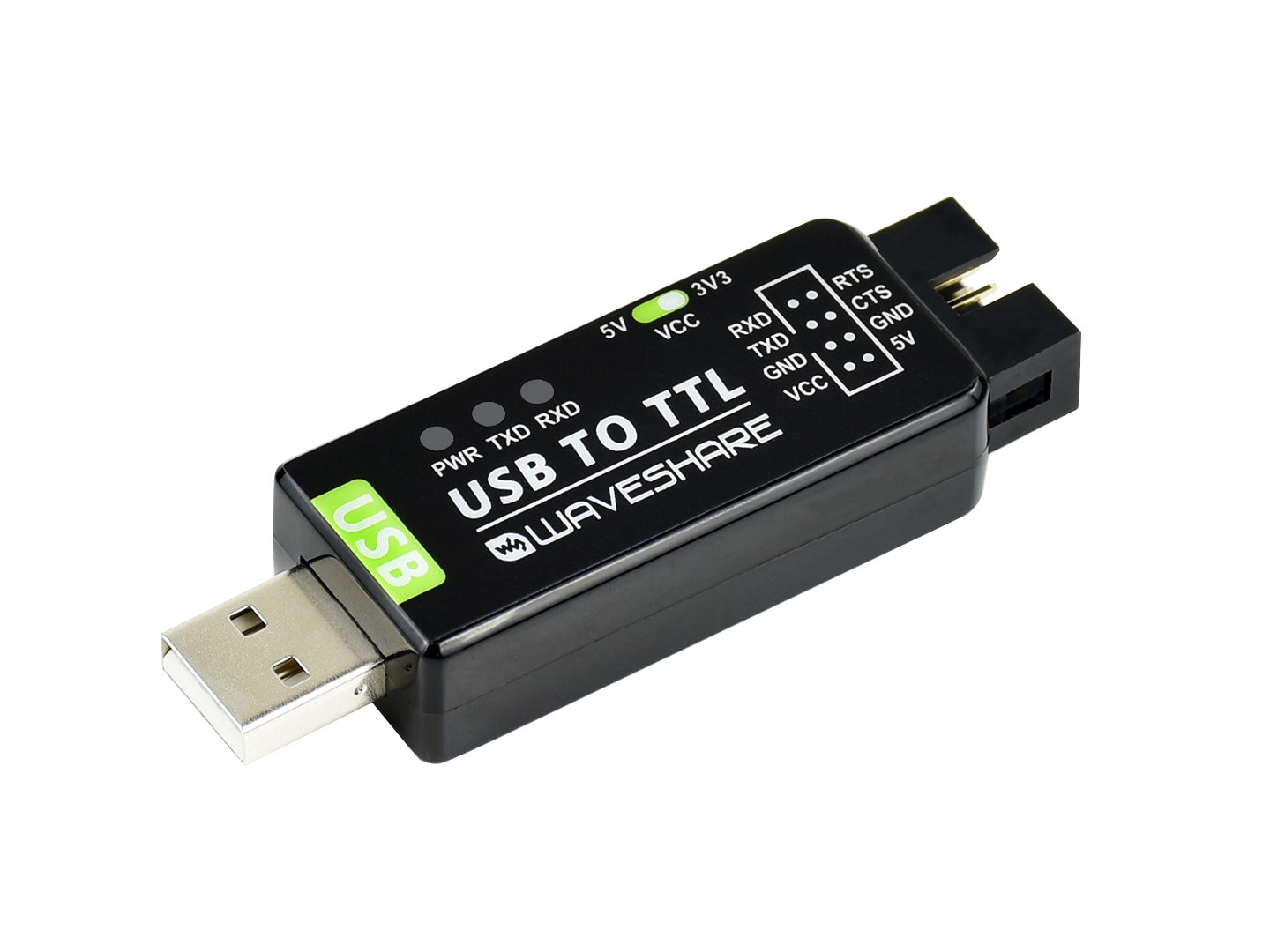

USB TO TTL

产品分类: 其他功能模块
产品描述:
供应商型号: 14M-USB TO TTL
供应商: 云汉优选
标准整包数: 1
WAVESHARE/深圳微雪电子 其他功能模块 USB TO TTL

USB TO TTL概述

    FT232 USB转TTL UART板的技术手册

    产品简介


    FT232 USB转TTL UART板是一款用于将USB接口转换为TTL电平UART接口的电子元器件。该板采用了FTDI公司官方的FT232原装芯片,具备高性能和高可靠性。主要应用于开发嵌入式系统、Arduino项目、树莓派项目以及其他需要通过USB进行通信的场合。

    技术参数


    - 芯片型号: FT232R
    - 接口类型: mini micro Type A, Type C
    - 供电方式: 通过USB接口供电
    - 通信速率: 最大支持1Mbps
    - 工作电压: 3.3V/5V
    - 支持的操作系统: Windows (32位和64位),Mac OS (x64),Linux
    - 引脚定义:
    - 上排:VCC, GND, TXD, RXD
    - 下排:5V, GND, CTS, RTS

    产品特点和优势


    - 易于使用: 只需通过USB接口连接即可实现TTL电平UART通信。
    - 广泛的应用: 支持各种主流操作系统,适用于广泛的开发环境。
    - 高可靠性: 采用FTDI公司的官方原装芯片,确保了产品的质量和稳定性。
    - 灵活的供电方式: 可以直接从USB接口获取电源,无需外部电源。

    应用案例和使用建议


    - 嵌入式系统开发: 适用于各种嵌入式系统项目的串行通信需求。
    - Arduino项目: 方便连接Arduino板进行数据传输。
    - 树莓派项目: 用于扩展树莓派的串行通信能力。
    使用建议:
    - 在使用前确保安装相应的驱动程序,可在FTDI官方网站下载最新版本的驱动。
    - 在进行通信测试时,可以使用串口调试助手进行简单的功能验证。

    兼容性和支持


    - 兼容性: 支持Type A和Type C接口,确保与各类主机的兼容性。
    - 厂商支持: FTDI公司提供了详尽的技术支持和售后服务,可随时咨询解决相关问题。

    常见问题与解决方案


    - 问题: WIN7驱动安装失败?
    - 解决方案: 安装特定的驱动程序 `FT232-WIN7-Driver`。
    - 问题: 是否支持win8.1和win10?
    - 解决方案: 支持,FT232 USB UART Board采用FT232原装芯片,可支持多种操作系统。
    - 问题: 如何判断FT232功能是否正常?
    - 解决方案: 将TXD和RXD短接后,使用串口调试助手发送数据并检查是否有对应的数据返回。

    总结和推荐


    FT232 USB转TTL UART板是一款功能强大且易于使用的电子元器件,适合于各种需要串行通信的应用场景。它具有广泛的兼容性和强大的技术支持,使得其在开发环境中具有很高的可靠性和易用性。鉴于上述优点,强烈推荐使用这款产品进行开发。
    在购买时请注意鉴别真伪,谨防假冒伪劣产品。若存在任何疑问,可联系制造商进行确认。

USB TO TTL厂商介绍

WAVESHARE是一家致力于研发和生产电子模块的公司,专注于提供各种传感器、通信模块和显示模块等产品。其主营产品分类包括:

1. 传感器模块:如温湿度传感器、气体传感器、光传感器等,广泛应用于环境监测、智能家居等领域。
2. 通信模块:如Wi-Fi、蓝牙、LoRa等无线通信模块,适用于物联网设备的数据传输。
3. 显示模块:如OLED、LCD等显示屏,用于信息展示和人机交互。

WAVESHARE的优势在于:

1. 产品种类丰富:提供多种类型的电子模块,满足不同应用场景的需求。
2. 技术支持:提供详细的技术文档和开发指南,帮助用户快速上手和开发。
3. 质量保证:产品经过严格测试,确保稳定性和可靠性。
4. 价格优势:以合理的价格提供高质量的产品,具有较高的性价比。

USB TO TTL数据手册

厂牌 PDF简要描述 下载
WAVESHARE/深圳微雪电子 其他功能模块 WAVESHARE/深圳微雪电子 USB TO TTL USB TO TTL数据手册

USB TO TTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
