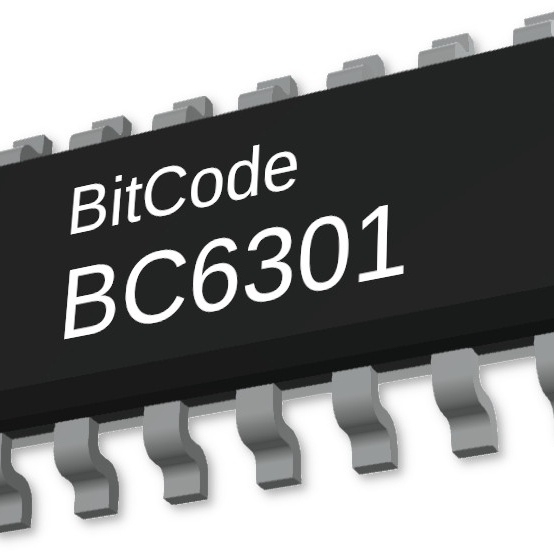

BC6301ES

产品分类: 其他接口芯片
产品描述: 30键全功能键盘接口芯片,支持单键,组合键,长按键,SO-16封装
供应商型号: BC6301ES SO-16
供应商: 国内现货
标准整包数: 1
BITCODE/凌志比高 其他接口芯片 BC6301ES

BC6301ES概述

    # BC6301 UART 接口 30 键键盘接口芯片

    产品简介


    BC6301 是一款专为键盘接口设计的高性能芯片,它集成了 30 键键盘矩阵控制功能,广泛应用于各种电子产品中,如遥控器、游戏控制器和工业控制系统等。这款芯片采用了先进的单线 UART 接口,能够直接输出键值,使得应用开发变得更为简单高效。

    技术参数


    - 工作电压范围:2.2V 至 5.5V
    - 工作电流:静态电流 2.7uA (3V),峰值工作电流 <0.5mA (3V)
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-65°C 至 +150°C
    - 封装:SOP14
    - 波特率:9600
    - 扫描周期:71ms
    - 去抖动时间:14ms
    - 键盘矩阵行/列接口:14 引脚
    - 行输入等效下拉电阻:100K (3V), 55K (5V)

    产品特点和优势


    BC6301 具有以下显著特点和优势:
    - 支持组合键和长按键:能够处理复杂的按键组合和长按键事件。
    - 低功耗:静态电流仅 2.7uA,非常适合电池供电设备。
    - 直键值输出:简化了软件开发和编程复杂度。
    - 高兼容性:与其它 BC6xxx 芯片协议兼容,便于扩展和升级。
    - UART 接口:简化了接口电路设计,只需一根口线。

    应用案例和使用建议


    应用案例
    BC6301 广泛应用于遥控器、游戏控制器和工业控制面板等场合。例如,在一个远程控制系统中,BC6301 可以通过 UART 接口将按键信息传送到 MCU,使得系统的响应更加迅速和准确。
    使用建议
    1. 上电延时:BC6301 上电后有约 300ms 的延时,以确保系统稳定,可以在此期间初始化 MCU。
    2. 硬件 UART 接口:推荐使用硬件 UART 接口来处理按键信号,降低处理器负荷。
    3. 防抖动:由于键盘扫描周期为 71ms,为了防止误触发,建议在代码中加入适当的去抖动机制。

    兼容性和支持


    BC6301 与其它 BC6xxx 芯片协议兼容,适合与各种 MCU 进行配套使用。制造商提供了详细的技术文档和支持,以帮助用户更好地集成和调试。

    常见问题与解决方案


    问题1:MCU 无法被唤醒
    解决方案:可以通过设计单独的唤醒按键或者利用 UART 信号兼做中断信号来唤醒 MCU。
    问题2:数据传输错误
    解决方案:确保 UART 接口设置正确,并检查连接线路是否存在故障。
    问题3:按键影子问题
    解决方案:可以通过在需要的位置添加二极管来避免影子按键的发生。

    总结和推荐


    总体而言,BC6301 是一款功能强大且应用广泛的键盘接口芯片。它具有低功耗、高兼容性和易用性等优点,非常适合作为远程控制和工业自动化系统的键盘接口解决方案。推荐在需要简洁高效键盘接口的应用中使用。

BC6301ES厂商介绍

BitCode是一家领先的数字货币和区块链技术公司,专注于提供创新的金融解决方案。公司主营产品包括数字货币交易平台、区块链技术解决方案和加密货币钱包。

1. 数字货币交易平台:BitCode提供安全、高效的数字货币交易服务,支持多种主流数字货币的交易,如比特币、以太坊等。

2. 区块链技术解决方案:BitCode为企业提供定制化的区块链解决方案,包括智能合约开发、区块链数据存储和分析等。

3. 加密货币钱包:BitCode提供安全的加密货币钱包服务,支持多种数字货币的存储和管理,方便用户随时随地进行交易和转账。

BitCode的优势在于:

1. 技术创新:BitCode拥有强大的技术团队,不断研发和优化区块链技术,为客户提供最先进的解决方案。

2. 安全可靠:BitCode重视用户资产安全,采用多重加密技术和严格的风控措施,确保用户资金安全。

3. 用户体验:BitCode注重用户体验,提供简洁易用的交易平台和钱包服务,让用户轻松管理数字资产。

4. 客户服务:BitCode提供全天候的客户服务,及时解决用户问题,满足客户需求。

BC6301ES数据手册

厂牌 PDF简要描述 下载
BITCODE/凌志比高 其他接口芯片 BITCODE/凌志比高 BC6301ES BC6301ES数据手册

BC6301ES封装设计

查看详情并下载
Symbol
Footprint
3D Model
