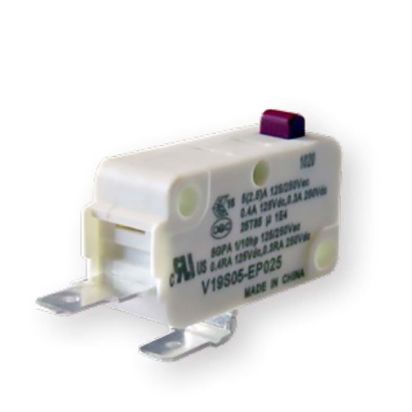

V19S05-CZ050B01

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: Honeywell 微动开关, 引脚柱塞类型, 快速连接端, 触点额定电流 5 A, SP-CO
供应商型号: N-V19S05-CZ050B01
供应商: 云汉优选
标准整包数: 1
HONEYWELL 限位开关 V19S05-CZ050B01

V19S05-CZ050B01概述

    Honeywell V19系列微型开关技术手册

    产品简介


    Honeywell V19系列属于无密封的微型开关(MICRO SWITCH),它旨在为高产量应用提供一种成本效益高的开关解决方案,以帮助实现系统级成本和设计目标。V19开关为全认证、可靠且具有长期可重复性的解决方案。提供RAST 2.5、5和7端子样式,符合自动制造要求(如白色家电)。

    技术参数


    V19系列的技术规格如下:
    - 电路类型:单刀双掷(SPDT)、单刀常开(SPNO)、单刀常闭(SPNC)
    - 操作力:0.15N至3.92N [15克至400克]
    - 端子类型:
    - 快速连接端子:6.35 mm x 0.80 mm [0.250英寸x 0.032英寸]
    - RAST-5 250#;RAST-7 250#;RAST-2.5
    - 直板PCB端子
    - 认证机构:UL/CSA, cUL, ENEC, CQC
    - 工作温度范围:
    - S代码:-25°C 至 85°C [-13°F 至 185°F]
    - T代码:-25°C 至 125°C [-13°F 至 257°F]
    - 湿度验证:40°C [40°F]下95%RH条件下连续240小时
    - 机械寿命:100万次循环,最大每分钟60次
    - 防护等级:IP40
    - 振动耐受性:10 Hz到55 Hz之间,位移1.5 mm(峰峰值);接触分离不超过1毫秒
    - 冲击耐受性:破坏:500 m/s²(最大50 g);测试后仍能正常工作;故障:100 m/s²(最大10 g);接触分离不超过1毫秒
    - 切换电阻:操作力大于50时,最大50 mΩ;操作力小于50时,最大100 mΩ
    - 绝缘电阻:最小100 mΩ(500 Vdc下持续1分钟)

    产品特点和优势


    V19系列微型开关的特点和优势如下:
    - 设计灵活性:提供5 A和16 A的电气额定值,便于设计时选择一个标准封装尺寸。
    - 可靠性:可进行超过100万次操作,保证可靠性和使用寿命。
    - 环保材料:采用镉自由触点,在相关法规中通过认证。
    - 全球认证:通过UL/CSA, cUL, ENEC, CQC认证,便于在全球范围内使用。
    - 自动化生产:RAST 2.5端子简化了自动化机器的装配流程,节约材料成本。

    应用案例和使用建议


    V19系列的应用包括:
    - 存在检测:确保门的锁紧和安全运行。
    - 浮球开关:控制电源以防止溢出。
    - 流量开关:确保水的高效使用。
    - 电源开关:对电机、泵和风扇进行可靠的系统控制。
    - 操作员控制:控制系统的辅助功能。
    根据手册中的示例,建议在使用V19系列开关时应注意操作力和释放力的匹配。例如,在操作力为100 g的情况下,释放力不应超过15 g,确保操作的顺畅和稳定。

    兼容性和支持


    V19系列的兼容性非常好,支持RAST 2.5、5和7端子,适用于自动化生产过程。Honeywell公司提供了全面的保修和服务支持,购买后的商品在保修期内可免费维修或更换。

    常见问题与解决方案


    以下是用户可能会遇到的一些问题及其解决方案:
    - 问题:开关无法正常工作
    - 解决方案:检查接线是否正确,确保操作力和释放力的匹配,必要时调整。
    - 问题:过载导致损坏
    - 解决方案:使用适当的电压和电流,避免超负荷运行。
    - 问题:接触不良
    - 解决方案:检查接触面是否清洁,必要时清理接触点。

    总结和推荐


    总体而言,Honeywell V19系列微型开关在多个应用领域表现出色,具备出色的可靠性和耐用性。由于其广泛的电气额定值和环保材料的使用,该系列产品非常适合高产量应用场合。强烈推荐该产品作为高性价比的选择,以满足不同应用的需求。

V19S05-CZ050B01参数

参数
开关配置 SPDT
执行器角度 -
电流额定值 5A
电气寿命 10000Cycles
机械寿命 100万次
最小行程 790μm
操作力 0.5N
开关功能 On-Mom
长*宽*高 37.7mm(长度)*24.3mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 盒装,散装

V19S05-CZ050B01厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

V19S05-CZ050B01数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL V19S05-CZ050B01 V19S05-CZ050B01数据手册

V19S05-CZ050B01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
55+ $ 2.0988 ¥ 17.8398
150+ $ 1.9982 ¥ 16.9847
300+ $ 1.938 ¥ 16.473
550+ $ 1.9074 ¥ 16.2129
库存: 642
起订量: 55 增量: 1
交货地:
最小起订量为:55
合计: ¥ 981.18
