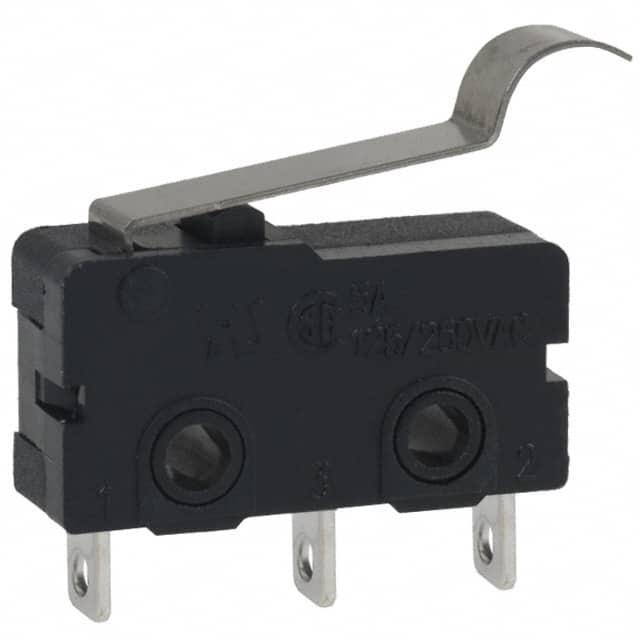

ZM50E10E01

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: On-Mom SPDT 0.35N 600μm 10000000Cycles 6000Cycles 5A SPDT 底座安装,焊接安装 19.8mm*6.4mm*9.5mm
供应商型号: 1383180
供应商: 海外现货
标准整包数: 1
HONEYWELL 限位开关 ZM50E10E01

ZM50E10E01概述

    MICRO SWITCH ZM/ZM1 系列微型基本开关技术手册解析

    1. 产品简介


    MICRO SWITCH ZM 和 ZM1 系列是来自霍尼韦尔(Honeywell)公司的微型微动开关,属于 Z 系列的一部分。这些开关具有小体积的特点,非常适合在空间有限的应用环境中使用。尽管尺寸较小,但它们能够控制逻辑级电路(如计算机基电路)到功率级电路(最高可达16.1 A 和 250 Vac)。此外,它们还提供多种杠杆选项,便于适应各种应用需求。

    2. 技术参数


    ZM Series
    - 尺寸:19.80 mm x 10.60 mm x 6.40 mm (0.78 in x 0.42 in x 0.25 in)
    - 电路类型:SPDT, SPNC, SPNO
    - 操作力:60 g 至 249 g
    - 终端类型:焊锡(标准和延长)、PCB(标准、左弯、右弯)
    - 密封等级:IP40
    - 机构认证:UL, cUL, CE, CQC, RoHS, Reach
    - 操作温度范围:-40 °C 到 125 °C ( -40 °F 到 257 °F )
    - 机械寿命:5,000,000 次 @ 最高 400 次/分钟
    - 初始接触电阻:最大 100 mΩ ( ZM10 系列),最大 300 mΩ ( ZM90 系列)
    - 初始绝缘电阻:最小 100 MΩ (500 Vdc 一分钟后)
    ZM1 Series
    - 尺寸:略大于 ZM Series
    - 电路类型:SPDT, SPNC, SPNO
    - 操作力:70 g 至 355 g
    - 终端类型:焊锡(标准和延长)、PCB(标准、左弯、右弯),特殊终端
    - 密封等级:IP40
    - 机构认证:UL, cUL, CQC, ENEC, RoHS, Reach
    - 操作温度范围:
    - ZM110: -40 °C 到 125 °C (-40 °F 到 257 °F)
    - ZM115: 0 °C 到 85 °C (32 °F 到 185 °F)
    - ZM150, ZM160: -40 °C 到 125 °C (-40 °F 到 257 °F)
    - ZM155: 0 °C 到 85 °C (32 °F 到 185 °F)
    - 机械寿命:最大 1,000,000 次 @ 120 次/分钟
    - 初始接触电阻:最大 300 mΩ
    - 初始绝缘电阻:最小 100 MΩ (500 Vdc 一分钟后)

    3. 产品特点和优势


    - 紧凑设计:适合空间受限的应用场合。
    - 多种集成杠杆:可配置不同的外部杠杆以适应不同应用需求。
    - 高可靠性:在极端条件下可靠运行,温度范围从 -40 °C 到 125 °C。
    - 广泛的电气评级:适合多种电路类型,包括逻辑级和功率级。
    - 高质量材料:金镀银合金触点,提高耐用性和电气性能。

    4. 应用案例和使用建议


    - 复印机:用于检测复印纸张状态。
    - 收银机:用于检测抽屉的打开和关闭状态。
    - 冰箱:用于检测门的开关状态。
    - 空调:用于温度控制和故障检测。
    - 医院床铺:用于医疗监控系统。
    使用建议:
    - 在安装过程中确保连接正确且牢固,避免因接触不良导致故障。
    - 在复杂环境中使用时,需考虑防尘防水措施。

    5. 兼容性和支持


    - 兼容性:与各种 PCB 设计和标准终端兼容。
    - 支持:由霍尼韦尔公司提供全面的技术支持和维护服务。

    6. 常见问题与解决方案


    - Q1: 开关无法正常工作?
    - A1: 检查连接是否稳固,重新焊接或检查是否有短路现象。
    - Q2: 触点磨损严重?
    - A2: 更换新的开关,确保符合当前应用需求。
    - Q3: 温度影响开关性能?
    - A3: 选择温度范围更广的型号,确保其在所需环境下的稳定运行。

    7. 总结和推荐


    MICRO SWITCH ZM/ZM1 系列开关具备卓越的小型化设计和广泛的应用范围。在逻辑级和功率级电路中表现出色,尤其适用于空间受限的应用场景。霍尼韦尔提供了完善的技术支持和丰富的文档资源,值得信赖。强烈推荐用于需要高可靠性和紧凑设计的应用场景。

ZM50E10E01参数

参数
操作力 0.35N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 5A
电气寿命 6000Cycles
机械寿命 10000000Cycles
最小行程 600μm
长*宽*高 19.8mm*6.4mm*9.5mm
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 盒装,散装

ZM50E10E01厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

ZM50E10E01数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL ZM50E10E01 ZM50E10E01数据手册

ZM50E10E01封装设计

查看详情并下载
Symbol
Footprint
3D Model
