ZX40E30C01

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: On-Mom SPDT 0.48N 600μm 10000Cycles@ (CQC/cUL/ENEC/UL) 3A 通孔安装
供应商型号: N-ZX40E30C01
供应商: 云汉优选
标准整包数: 1

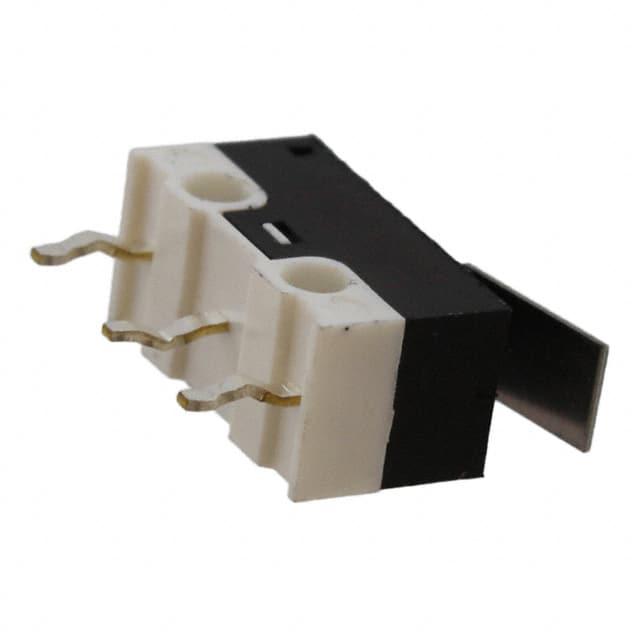

HONEYWELL 限位开关 ZX40E30C01

ZX40E30C01概述

    MICRO SWITCH™ ZX 系列子微型基本开关技术手册解析

    产品简介


    MICRO SWITCH™ ZX 系列是霍尼韦尔公司生产的子微型快动开关(snap-action switch)之一,隶属于Z系列子微型基本开关家族。尽管体积小巧,ZX系列的开关可以控制从逻辑级/计算机电路到有限功率负载切换(高达3 A/125 Vac)的各种电气负载。其采用销柱式推杆设计,适用于各种不同的杠杆类型,提供多种终端选择以满足电气连接需求。

    技术参数


    - 电流承载能力:最高可达3 A,适合空间受限的应用场合。
    - 工作温度范围:-40°C至+85°C(-40°F至+185°F),符合全球标准如UL、cUL、ENEC和CQC认证。
    - 机械寿命:至少300万次循环,最大操作速度为每分钟120次。
    - 电气寿命:至少10000次循环,最大操作速度为每分钟30次。
    - 密封性:内部活部件受IP40保护,因为存在暴露端子。
    - 接触材料:金镀银(ZX10系列)和银(ZX40系列)。
    - 终端类型:PCB端子和焊接端子。

    产品特点和优势


    - 小型封装:尺寸仅为6.5 mm x 12.8 mm(0.25 in x 0.50 in),适合空间受限的应用。
    - 适用于高负载和逻辑级负载:ZX系列开关能够可靠地控制高功率负载和低电压逻辑负载。
    - 设计灵活性:提供多种杠杆类型和终端选项,增强应用多样性。
    - 全球适用性:通过多国认证,适用于全球市场。

    应用案例和使用建议


    ZX系列开关广泛应用于工业、商业和医疗领域,例如断路器箱模块互锁、家用小电器、ATM设备、医院病床控制和输液泵。这些应用展示了其在不同领域的适应性。使用时,根据具体应用选择合适的杠杆类型和端子类型至关重要,确保最佳的电气连接和可靠性。

    兼容性和支持


    ZX系列开关具有广泛的兼容性,适用于多种终端类型和全球认证标准。霍尼韦尔提供了详细的技术支持和文档,包括安装指南、型号目录和应用特定信息,帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    - 问题1:安装时无法正确定位开关。
    解决方法:请确保使用正确的杠杆类型和终端类型,并参照安装指南中的具体步骤进行安装。
    - 问题2:接通时间不稳定。
    解决方法:检查连接线是否牢固,确保电源供应稳定,并确认开关设置正确。
    - 问题3:接触电阻过高。
    解决方法:更换开关接触部分,确保接触材料清洁无污物。

    总结和推荐


    ZX系列开关是一款体积小、功能强大的子微型快动开关,适用于多种应用场景。其独特的设计使其在高负载和逻辑级负载控制方面表现出色,且在全球范围内得到广泛应用和认可。如果你正在寻找一款可靠的、多功能的子微型开关,ZX系列无疑是一个明智的选择。

ZX40E30C01参数

参数
电气寿命 10000Cycles@ (CQC/cUL/ENEC/UL)
机械寿命 -
最小行程 600μm
操作力 0.48N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 3A
安装方式 通孔安装
零件状态 在售
包装方式 散装

ZX40E30C01厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

ZX40E30C01数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL ZX40E30C01 ZX40E30C01数据手册

ZX40E30C01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
75+ $ 1.4204 ¥ 12.0734
200+ $ 1.3493 ¥ 11.4691
400+ $ 1.3158 ¥ 11.1843
750+ $ 1.2852 ¥ 10.9242
1000+ $ 1.2648 ¥ 10.7508
5000+ $ 1.1628 ¥ 9.8838
库存: 8908
起订量: 75 增量: 1
交货地:
最小起订量为:75
合计: ¥ 905.5
