V15T22-KC200A02

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: On-Mom SPST-NC 1.2N 1.3mm 1000000Cycles 25000Cycles@ (CQC/ENEC) 22A 底座安装,焊接安装 10.3mm(高度)
供应商型号: 785-V15T22-KC200A02
供应商: Mouser
标准整包数: 1

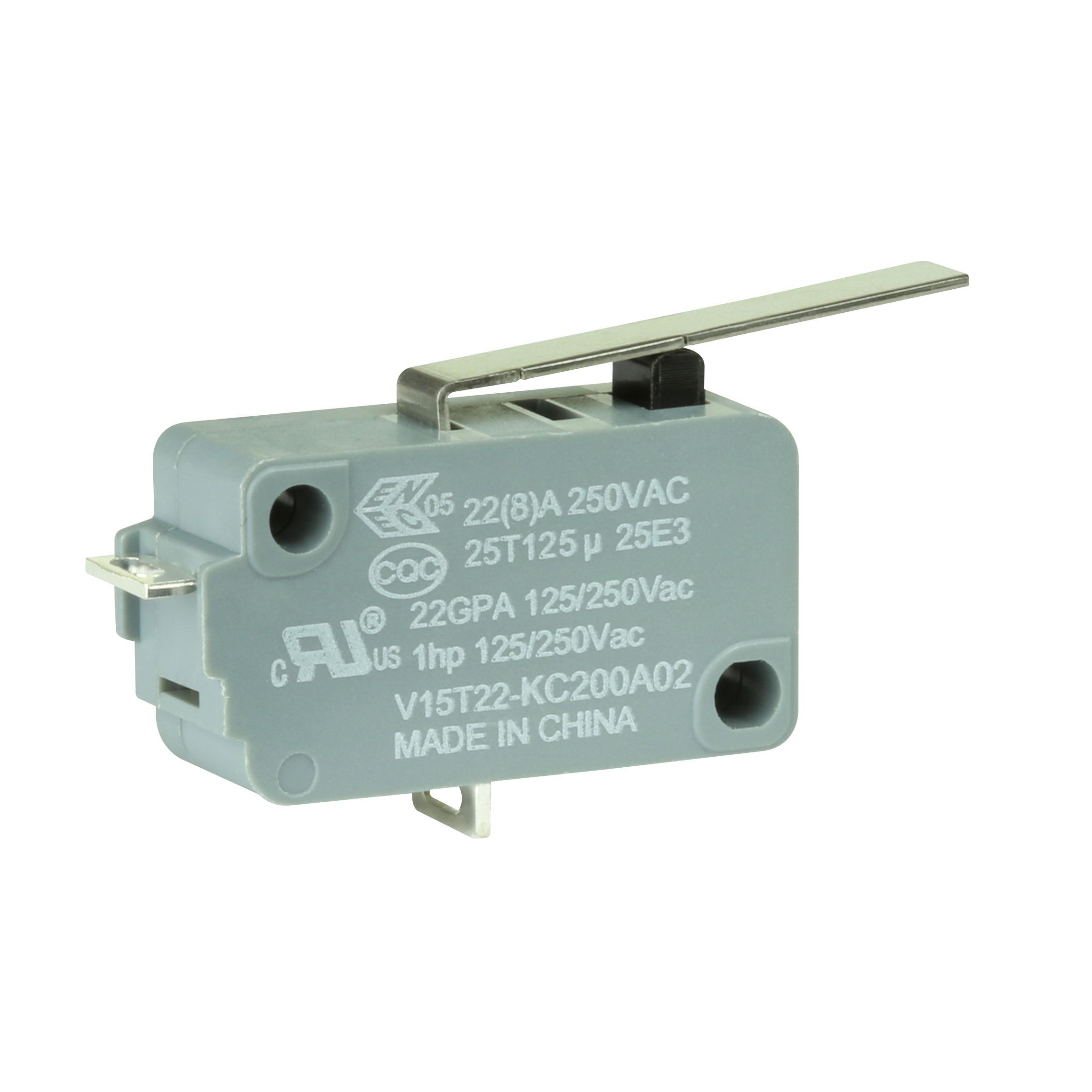

HONEYWELL 限位开关 V15T22-KC200A02

V15T22-KC200A02概述

    MICRO SWITCH™ V15 系列:标准基本开关

    产品简介


    Honeywell 的 MICRO SWITCH™ V-Basic 标准开关 V15 系列是一款机电式开关,旨在提供卓越的价值和可靠的全球包装。此系列开关适用于多种“低失败成本”的应用场合,在这些场合中更换或维修开关相关的故障成本较低。V15 系列具有广泛的操作力和电流等级,适用于各种应用场合。本系列提供针柱触发和杠杆两种样式,同时还提供了多种接线方式以适应各种需求。

    技术参数


    V15 系列开关具有广泛的操作力和电流等级,具体如下:
    - 电气负荷范围:0.1 A 到 26 A
    - 认证:UL/cUL, ENEC, CQC
    - 操作温度范围:S 级:-25 °C 至 85 °C;T 级:-25 °C 至 125 °C;H 级:-25 °C 至 150 °C
    - 寿命:超过一百万次机械操作(对于 V15S05 和 V15T10 200g 版本为五十万次)
    - 接触材料:银质,镀金
    - 机构材料:PBT 聚酯塑料

    产品特点和优势


    - 广泛的选择性:V15 系列提供广泛的电气负载范围(0.1 A 至 26 A),适合不同的应用场景。
    - 可靠性:经过精密设计和严格的测试,能够在恶劣环境下长期稳定工作。
    - 灵活性:V15 系列提供不同类型的接线方式和触发方式,可以根据具体需求进行选择。

    应用案例和使用建议


    V15 系列的应用范围非常广泛,具体包括但不限于:
    - 自动售货机:用于零食分配限制开关、零食选择开关以及饮料机阀电机凸轮开关。
    - 游戏机:常用作老虎机操纵杆的位置检测、弹球机操纵杆开关或游戏手柄操纵杆位置检测。
    - 家电:水处理定时器机制、控制面板锁定、阀门位置信号软化再生进度指示、水压、浮标水平及门位置等。
    - 制冰机:用于检测冰盒位置、控制水入口阀以及完成循环开关等。
    - 热水器:用于防止因阻塞导致的过压情况,预防燃烧室或排气管内的超压或背压。
    - 高压清洗机:用于避免由于泵内过压导致密封圈爆裂的情况。

    兼容性和支持


    V15 系列可以与多种接线方式和其他电子元器件兼容,确保了广泛的应用范围。此外,Honeywell 提供了详细的文档和技术支持,以确保用户能够轻松地集成和维护该产品。

    常见问题与解决方案


    1. 问:开关的操作力范围是多少?
    - 答:V15 系列的操作力范围从 0.15 N 到 3.92 N(15 g 到 400 g)。
    2. 问:如何判断哪种型号最适合我的应用?
    - 答:根据所需的工作电压、电流和具体操作条件,查看产品目录并选择相应的型号。
    3. 问:如何确保开关的电气连接可靠?
    - 答:请严格按照手册中的安装指南进行操作,并定期检查电气连接点的完整性。

    总结和推荐


    Honeywell 的 MICRO SWITCH™ V15 系列开关以其高可靠性和广泛应用范围脱颖而出。该系列产品提供了丰富的电气负载选项,广泛的应用灵活性,使其在多种环境中都能发挥重要作用。因此,我们强烈推荐此系列开关用于需要高可靠性的应用场景。无论是在自动售货机、游戏机还是其他工业环境中,V15 系列都是一个理想的选择。

V15T22-KC200A02参数

参数
最小行程 1.3mm
操作力 1.2N
开关功能 On-Mom
开关配置 SPST-NC
执行器角度 -
电流额定值 22A
电气寿命 25000Cycles@ (CQC/ENEC)
机械寿命 1000000Cycles
长*宽*高 10.3mm(高度)
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 散装

V15T22-KC200A02厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

V15T22-KC200A02数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL V15T22-KC200A02 V15T22-KC200A02数据手册

V15T22-KC200A02封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.508 ¥ 38.0926
10+ $ 4.301 ¥ 36.3435
25+ $ 3.498 ¥ 29.5581
100+ $ 3.3804 ¥ 28.5644
250+ $ 3.3156 ¥ 28.0168
1200+ $ 2.604 ¥ 22.0038
库存: 494
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 38.09
直接购买
加入购物车
