NGCPB10AX32C

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: Off-Mom,On-Mom 4PST-2NO/2NC 9.69N 4.9mm 5000000Cycles 500000Cycles 10mA(DC) 导线安装,底座安装
供应商型号: ZT-NGCPB10AX32C
供应商: 海外现货
标准整包数: 1

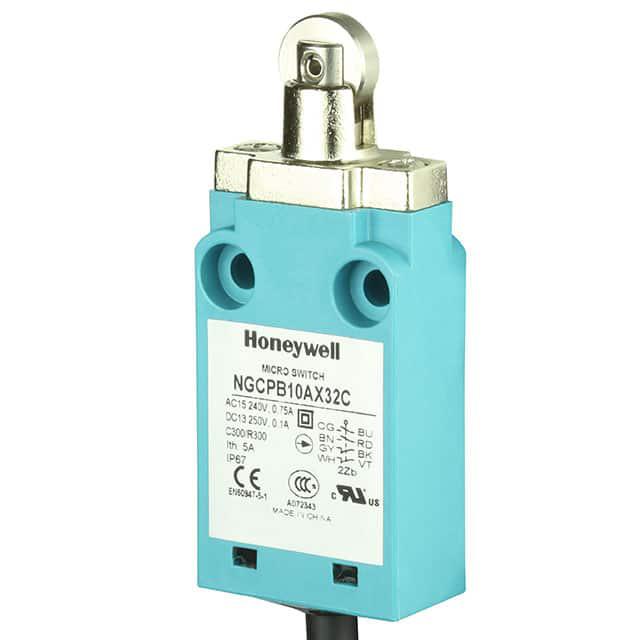

HONEYWELL 限位开关 NGCPB10AX32C

NGCPB10AX32C概述

    Honeywell MICRO SWITCH Compact Limit Switches, NGC Series

    1. 产品简介


    Honeywell的微型开关系列——NGC系列,是一种中型耐用的限位开关,允许客户选择单极双掷(SPDT)或双极双掷(DPDT)电路配置。NGC系列的特色在于其在同一外壳和安装脚印下可提供超过38万种配置组合,具有全球认证,并具备IP67防护等级,适用于室内和室外应用。

    2. 技术参数


    - 电路类型:单极双掷(SPDT)、双极双掷(DPDT)
    - 触点动作:快动、正断触点
    - 接触选项:银合金和镀金触点
    - 认证:UL、CE、cUL和CCC认证
    - 标准:符合IEC 60947-5-1、IEC 61373、EN45545-2(仅金属版本带M12连接器)
    - 防护等级:NEMA 1、4、12、13;IP67密封
    - 外壳材料:金属和塑料选项
    - 温度范围:操作温度-25°C至75°C,储存温度-40°C至85°C
    - 机械寿命:1NC/1NO:≥5百万次循环;2NC/2NO:≥5百万次循环(仅AgNi触点)
    - 电气寿命:参见表3
    - 电弧电压:SPDT:2500Vdc;DPDT:1500Vac
    - 污染程度:污染等级3(III级)
    - 湿度:最大95%RH
    - 操作速度:0.3mm/s至2m/s
    - 冲击:50g,11ms(符合IEC 60068-2-27)
    - 振动:10g(符合IEC 60068-2-6)

    3. 产品特点和优势


    - 成本效益:单一来源供应紧凑型SPDT和DPDT限位开关,简化供应链,降低采购成本。
    - 多功能性:耐久包装适应多种恶劣环境,确保可靠性能。
    - 可配置性:设计工程师可以标准化单一封装以满足各种电气需求。
    - 应用支持:为全球客户提供区域支持,有助于新应用开发和故障排除。

    4. 应用案例和使用建议


    NGC系列广泛应用于各种工业环境中,如高空升降机、包装设备、铁路门、剪式升降机等。具体使用建议包括:
    - 确保正确安装并遵循安装指南。
    - 定期检查和维护,特别是在恶劣环境下使用时。
    - 针对特定应用场景,选择合适的电缆长度和连接器类型。

    5. 兼容性和支持


    - 兼容性:NGC系列与其他Honeywell限位开关系列和电子组件相兼容。
    - 支持:客户可以从Honeywell获得全球性的技术支持和区域服务,包括新产品应用支持和故障排除服务。

    6. 常见问题与解决方案


    - 问题1:如何选择正确的电缆长度?
    - 解决方案:根据实际应用需求和安装位置选择合适的电缆长度。
    - 问题2:如何安装开关?
    - 解决方案:参照安装说明,严格按照步骤进行安装,确保安全和可靠性。
    - 问题3:遇到电气故障怎么办?
    - 解决方案:首先检查接线和连接器是否松动,必要时联系技术支持。

    7. 总结和推荐


    Honeywell的NGC系列限位开关以其卓越的可配置性、高可靠性和广泛的适用性,成为了工业自动化领域的理想选择。其多功能性、高性价比以及良好的支持服务使其在市场上具有强大的竞争力。综上所述,强烈推荐此款产品用于各类需要高性能限位开关的应用场景。

NGCPB10AX32C参数

参数
电流额定值 10mA(DC)
电气寿命 500000Cycles
机械寿命 5000000Cycles
最小行程 4.9mm
操作力 9.69N
开关功能 Off-Mom,On-Mom
开关配置 4PST-2NO/2NC
执行器角度 -
安装方式 导线安装,底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

NGCPB10AX32C厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

NGCPB10AX32C数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL NGCPB10AX32C NGCPB10AX32C数据手册

NGCPB10AX32C封装设计

查看详情并下载
Symbol
Footprint
3D Model
