CSNV500M-354M

产品分类: 电流传感器
厂牌: HONEYWELL
产品描述:
供应商型号: 480-CSNV500M-354M-ND
供应商: Digi-Key
标准整包数: 1

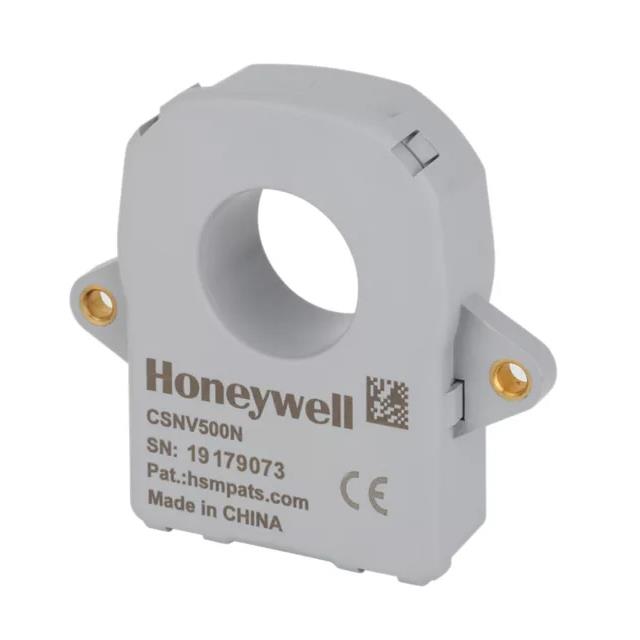

HONEYWELL 电流传感器 CSNV500M-354M

CSNV500M-354M概述

    # Honeywell CSNV500系列闭合环电流传感器技术手册解析

    产品简介


    Honeywell CSNV500系列闭合环电流传感器是一种基于霍尔效应的高性能电流传感器,采用Honeywell独家专利技术设计,提供卓越的性能与可靠性。该系列产品为非侵入式且具有电隔离功能,能够简单可靠地测量直流范围内的电流(±500 A)。传感器经多点温度标定与补偿,以确保在整个温度范围内具备高精度和低温度漂移的特点,非常适合电池管理系统和其他工业应用。
    主要功能与应用领域
    - 功能:精确的闭环电流传感、多点温度补偿、CAN总线通信。
    - 应用领域:
    - 电动汽车(EV)、混合动力汽车(HEV)等电池管理系统的电流测量。
    - 充电系统中的电流泄漏检测及故障隔离。
    - 能量存储系统中的电流测量。
    - 工业重型设备中的故障检测。

    技术参数


    以下是CSNV500系列的关键技术参数:
    | 参数 | 描述 |

    | 测量范围 | ±500 A dc |
    | 工作电压 | 7 V 至 18 V |
    | 精度 | < 0.5% (-40°C 至 85°C) |
    | 温度系数 | ±10 ppm/°C |
    | 绝缘电阻 | >500 MΩ |
    | 工作温度范围 | -40°C 至 85°C |
    | 防护等级 | IP6K9K |

    产品特点和优势


    唯一性与竞争力
    - 温度补偿:采用多点温度标定技术,确保全温区高精度。
    - 电磁干扰免疫:数字CAN通信具备抗干扰能力。
    - 定制化:支持硬件和软件定制,满足具体应用场景需求。
    - 安全认证:通过UL、CE、UKCA认证,符合RoHS和REACH环保要求。
    价值主张
    - 高精度电流测量可提高用户体验。
    - 易于安装和集成,减少开发时间。
    - 灵活适应各种车辆和工业标准。
    应用案例与使用建议
    示例应用场景
    1. 电动汽车电池管理系统:用于监测电池组电流流向和平衡。
    2. 充电桩系统:检测充电过程中的电流泄漏和故障点。
    3. 储能系统:实时监控储能装置的电流状态。
    使用建议
    - 确保正确的连接顺序,避免CAN通信错误。
    - 定期检查传感器的供电电压和通信状态,保证稳定运行。
    - 若需高带宽应用,建议选用500 kbps速率型号。

    兼容性和支持


    兼容性
    CSNV500系列兼容ISO 11898标准协议,与国际道路车辆标准兼容,支持多款工业和汽车应用。
    支持服务
    Honeywell提供全球技术支持和工程服务,可通过电话或官网获取定制化支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | CAN通信中断 | 检查接线是否正确,重启设备 |
    | 精度下降 | 重新校准传感器,确保工作环境稳定 |
    总结与推荐
    产品评价
    Honeywell CSNV500系列闭合环电流传感器以其高精度、低温度漂移和多点温度补偿技术,在电动汽车、储能系统等领域表现出色。其灵活的定制选项和易于集成的特点使其在市场上极具竞争力。
    推荐结论
    推荐在需要高精度和可靠性的电流测量场景中使用该产品。它不仅能满足现代工业和交通的需求,还具备长期稳定性和广泛的兼容性。如果您正在寻找一款高效、耐用且灵活的电流传感器,Honeywell CSNV500系列是理想选择。
    更多详细信息请访问[官网](https://sps.honeywell.com/ast)或联系Honeywell客服中心。

CSNV500M-354M参数

参数
检测电流 -
最大工作供电电压 -
线性度 -
灵敏度 -
最大供电电流 -
精度 -
响应时间 -
输出类型 -
最小工作供电电压 -
磁类型 -
包装方式 盒装

CSNV500M-354M厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

CSNV500M-354M数据手册

厂牌 PDF简要描述 下载
HONEYWELL 电流传感器 HONEYWELL CSNV500M-354M CSNV500M-354M数据手册

CSNV500M-354M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 57.1584 ¥ 478.3444
5+ $ 52.8445 ¥ 442.2422
10+ $ 51.2387 ¥ 428.804
25+ $ 49.3168 ¥ 412.72
50+ $ 49.2586 ¥ 412.2326
库存: 51
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 478.34
