ZM50E60B01

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: ON - (OFF),OFF - (ON) 0.5N 5A 插件 PCB安装,焊接安装,通孔安装
供应商型号: 10B-3439198-4
供应商: 国内现货
标准整包数: 1

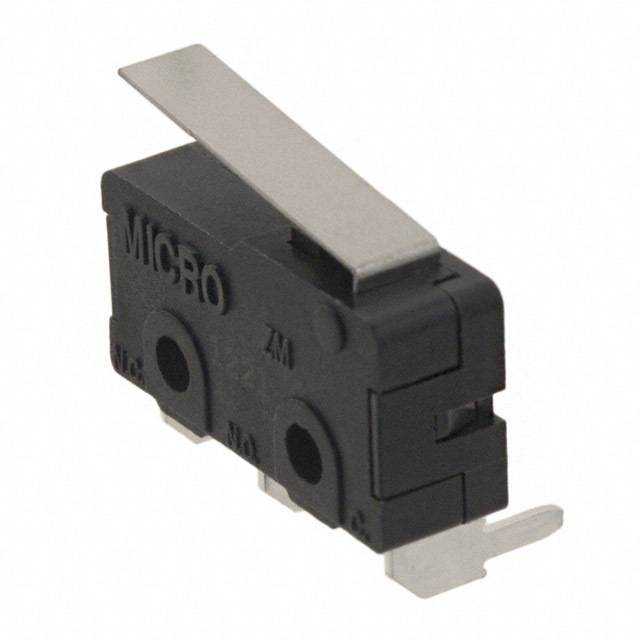

HONEYWELL 限位开关 ZM50E60B01

ZM50E60B01概述

    # MICRO SWITCH ZM/ZM1 系列子微型基本开关技术手册

    产品简介


    MICRO SWITCH ZM 和 ZM1 系列属于霍尼韦尔 MICRO SWITCH 家族中的 Z 系列子微型基本开关。尽管尺寸小巧,但这些开关能够控制逻辑级(计算机基础电路)到高达 16.1 A 和 250 Vac 的功率级负载。其紧凑的外壳设计特别适合空间受限的应用场合,总体长度小于 20 毫米(0.78 英寸),具有独特的“咔哒”声,便于安装和设置。
    ZM 系列通过了 UL、cUL、CE 和 CQC 认证,而 ZM1 系列则通过了 UL、cUL、ENEC 和 CQC 认证,适用于全球范围内的应用。这些开关广泛应用于复印机、现金出纳机、冰箱、空调系统及医院病床等领域。

    技术参数


    ZM 系列规格
    | 参数 | 值 |

    | 尺寸 | 19.80 mm × 10.60 mm × 6.40 mm [0.78 in × 0.42 in × 0.25 in] |
    | 额定电流 | SPDT、SPNC、SPNO 选项 |
    | 操作力 | 60g 至 249g |
    | 端接方式 | 焊接(标准和延长)、PCB(标准、左弯、右弯) |
    | 密封等级 | IP40 |
    | 接触材料 | 镀金银合金、银合金 |
    | 认证 | UL、cUL、CE、CQC、RoHS、Reach |
    ZM1 系列规格
    | 参数 | 值 |

    | 尺寸 | 19.80 mm × 10.60 mm × 6.40 mm [0.78 in × 0.42 in × 0.25 in] |
    | 额定电流 | SPDT、SPNC、SPNO 选项 |
    | 操作力 | 70g 至 355g |
    | 端接方式 | 焊接(标准和延长)、PCB(标准、左弯、右弯)、特殊端接 |
    | 密封等级 | IP40 |
    | 接触材料 | 银合金、镀金银合金(仅 ZM115 系列可用) |
    | 认证 | UL、cUL、CQC、ENEC、RoHS、Reach |
    通用参数
    - 工作温度:ZM 系列 -40°C 至 125°C;ZM1 系列:ZM110/-40°C 至 125°C,ZM150/-40°C 至 85°C
    - 绝缘电阻:初始值 ≥100 MΩ(500V 直流,1 分钟)
    - 耐压强度:初始值 1500V RMS(1 分钟内,漏电流 ≤0.5 mA)

    产品特点和优势


    - 小型化设计:极小的外形尺寸使其成为空间敏感型应用的理想选择。
    - 多种触点配置:提供 SPDT、SPNC 和 SPNO 配置,满足不同需求。
    - 高可靠性:能够在极端环境下长时间稳定运行,使用寿命长达数百万次。
    - 多功能连接方式:包括焊锡、直插式 PC 板连接以及各种不锈钢杠杆。
    - 环保合规:符合 RoHS 和 REACH 标准。

    应用案例和使用建议


    应用案例
    - 复印机:检测纸张供应情况并触发打印流程。
    - 现金出纳机:用于检测抽屉是否打开或关闭。
    - 冰箱和 HVAC 系统:监测制冷状态或空气循环。
    - 医疗设备:例如医院病床中的安全锁止机制。
    使用建议
    对于需要频繁操作的场景,推荐使用带镀金银合金触点的型号以提高耐久性;而对于一般用途,则可以选择经济实惠的标准银合金版本。此外,在设计安装时应充分考虑工作环境温度的影响。

    兼容性和支持


    该系列开关与其他主流电子元件具有良好的兼容性,可轻松集成至各类控制电路中。同时,霍尼韦尔提供了全面的技术文档和支持服务,确保用户能够获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关触发不灵敏 | 检查操作力是否符合要求,并适当调整安装位置 |
    | 接触电阻过高 | 清洁或更换磨损严重的触点 |
    | 不符合预期的工作周期 | 检查是否超过规定的机械寿命 |

    总结和推荐


    MICRO SWITCH ZM/ZM1 系列以其紧凑的设计、广泛的电气特性和优异的耐用性脱颖而出,是众多工业和消费类电子设备的理想选择。无论是针对空间有限的应用还是对高性能有严格要求的环境,这些开关都表现出了卓越的能力。强烈推荐此系列产品给希望提升产品质量和降低成本的企业。

ZM50E60B01参数

参数
机械寿命 -
最小行程 -
操作力 0.5N
开关功能 ON - (OFF),OFF - (ON)
开关配置 -
执行器角度 -
电流额定值 5A
电气寿命 -
通用封装 插件
安装方式 PCB安装,焊接安装,通孔安装
应用等级 工业级

ZM50E60B01厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

ZM50E60B01数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL ZM50E60B01 ZM50E60B01数据手册

ZM50E60B01封装设计

查看详情并下载
Symbol
Footprint
3D Model
