首页  >  产品百科  >  ZM160C70A01

ZM160C70A01

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: Honeywell 微动开关, 引脚柱塞类型, 快速连接端, 触点额定电流 6 A, SP-CO
供应商型号: 785-ZM160C70A01
供应商: Mouser
标准整包数: 1

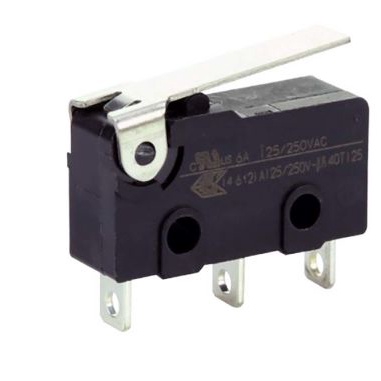

HONEYWELL 限位开关 ZM160C70A01

ZM160C70A01概述

    MICRO SWITCH ZM/ZM1 系列微型基本开关产品概述



    产品简介



    MICRO SWITCH ZM 和 ZM1 系列是来自霍尼韦尔 MICRO SWITCH Z 系列子系列的微型开关。尽管体积小巧,ZM 和 ZM1 系列却能够控制从逻辑级(基于计算机的电路)到功率级(高达 16.1 A 和 250 VAC)的电负载。这些开关非常适合空间有限的应用场合,总体长度小于 20 毫米。它们的“咔嗒声”操作声音使得安装和设置更加方便。提供各种不锈钢杠杆选项,增加了其在多种应用中的适应性。


    技术参数



    - 尺寸:19.80 mm x 10.60 mm x 6.40 mm(0.78 in x 0.42 in x 0.25 in)
    - 电路类型:SPDT, SPNC, SPNO
    - 操作力:根据不同的型号,操作力在 60 g 至 355 g 之间变化
    - 终端类型:焊锡(标准和延长)、PCB(标准、左向、右向)
    - 密封等级:IP40
    - 工作温度:ZM 系列为 -40 °C 到 125 °C,ZM1 系列为 -40 °C 到 85 °C 或 0 °C 到 125 °C
    - 电气寿命:ZM 系列为 5,000,000 周期,ZM1 系列为 50,000 周期至 1,000,000 周期
    - 认证:UL、cUL、CE、CQC、ENEC、RoHS、Reach 合规


    产品特点和优势



    - 小型化设计:适用于空间受限的应用场景
    - 内置杠杆及外部杠杆:便于现场配置
    - 高电流承载能力:ZM1 系列最大可承载 16.1 A 的电流
    - 广泛电气额定值:适应各种控制和监测电路
    - 耐温范围广:-40 °C 到 125 °C,确保在恶劣条件下长期可靠运行


    应用案例和使用建议



    - 复印机:用于检测纸张的进出状态
    - 收银机:用于感应抽屉的开闭状态
    - 冰箱:用于检测门的关闭状态
    - 暖通空调系统:用于控制温度传感器
    - 医院病床:用于检测床的状态

    使用建议:在选择具体型号时,需要考虑应用所需的电流和电压范围。对于高频切换场合,推荐选择机械寿命更高的型号。


    兼容性和支持



    - 兼容性:与各类 PCB 和标准终端兼容
    - 支持服务:联系霍尼韦尔代表或分销商获取详细信息和技术支持


    常见问题与解决方案



    - Q:如何安装?
    - A:参考手册中的安装指南进行安装,注意保持适当的接触压力。
    - Q:如何更换?
    - A:断电后,松开固定螺丝,移除旧开关并安装新开关。
    - Q:如何维护?
    - A:定期清洁开关,避免灰尘和杂质影响正常工作。


    总结和推荐



    MICRO SWITCH ZM/ZM1 系列开关具有极高的可靠性、广泛的电气规格和耐用性,适合在多种环境中使用。无论是在家电、医疗还是工业自动化领域,这款开关都是一个理想的选择。因此,强烈推荐使用这一系列的产品。

ZM160C70A01参数

参数
电流额定值 -
电气寿命 10000Cycles@ (CQC/cUL/ENEC/UL)
机械寿命 -
最小行程 400μm
操作力 1.5N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
安装方式 底座安装
包装方式 散装

ZM160C70A01厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

ZM160C70A01数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL ZM160C70A01 ZM160C70A01数据手册

ZM160C70A01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.1165 ¥ 26.3344
10+ $ 2.75 ¥ 23.2375
100+ $ 1.9764 ¥ 16.7006
250+ $ 1.8576 ¥ 15.6967
500+ $ 1.8144 ¥ 15.3317
1000+ $ 1.491 ¥ 12.599
2000+ $ 1.47 ¥ 12.4215
5000+ $ 1.4595 ¥ 12.3328
库存: 858
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 26.33
直接购买
加入购物车
