首页  >  产品百科  >  39SE8

39SE8

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: On-Mom SPDT 1.7N 250μm 25000Cycles 25000Cycles 1A(DC) SPDT 导线安装,底座安装
供应商型号: N-39SE8
供应商: 云汉优选
标准整包数: 1

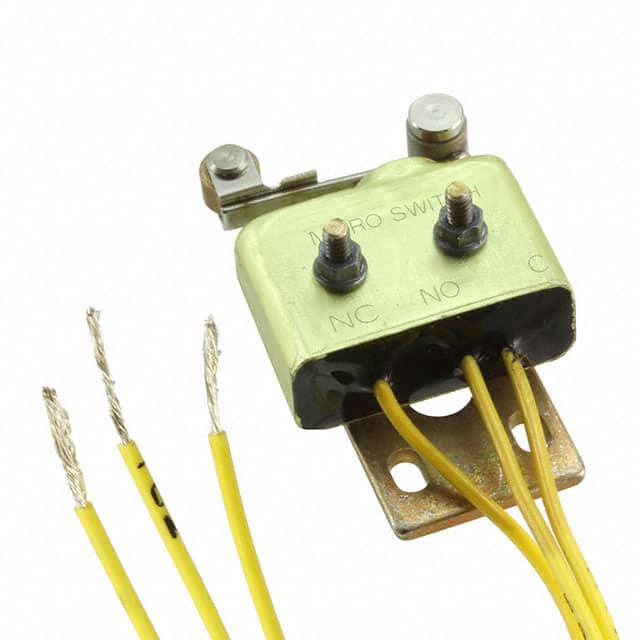

HONEYWELL 限位开关 39SE8

39SE8概述

    MICRO SWITCH™ Miniature Sealed Basic Switches SE and XE Series

    产品简介


    Honeywell的SE和XE系列微型密封基本开关是专为飞机和军事系统上的精密可靠的位置指示设计的产品。它们适用于各种应用,从军用和商用飞机及直升机到军用车辆(履带式和轮式车辆)。这些开关同样适用于其他商业和工业环境中需要一定程度环境密封的应用场合。

    技术参数


    | 特性 | SE Series | XE Series |
    |
    | 描述 | 环境密封开关 | 环境密封微型开关 |
    | 外壳材料 | 阳极化铝 | 阳极化铝 |
    | 机械耐久性 | 联系技术支持 | 25,000 次 |
    | 电气耐久性 | 联系技术支持 | 25,000 次 |
    | 电路 | SPST (NC), SPST (NO), SPDT | SPST (NC), SPST (NO), SPDT |
    | 电气终止方式 | 环氧密封引线,(0.52 mm² [20 awg]) 或环氧密封焊针 | 环氧密封引线,(0.52 mm² [20 awg]) 或环氧密封焊针 |
    | 电气额定值 | 5 A @ 30 Vdc;5 A @ 250 Vac, 60 Hz | 7 A @ 28 Vdc;7 A @ 250 Vac, 60 Hz |
    | 密封符号 | “watertight” 符号 3,符合 MIL-PRF-8805 标准 | “watertight” 符号 3,符合 MIL-PRF-8805 标准 |
    | 温度范围 | -53 °C 到 105 °C [-65 °F 到 221 °F](标准)
    -26 °C 到 85 °C [-15 °F 到 185 °F](5SE 系列) | -53 °C 到 105 °C [-65°F 到 221 °F](标准)
    -26 °C 到 85 °C [-15 °F 到 185 °F](5XE 系列) |
    | 温度范围(可选) | 联系技术支持 | -53 °C 到 149 °C [-65°F 到 300 °F](14XE 系列) |
    | 振动等级 | 2 级(15 G),符合 MIL-PRF-8805 标准 | 2 级(15 G),符合 MIL-PRF-8805 标准 |
    | 认证 | UL,CSA | UL,MIL-PRF-8805 |

    产品特点和优势


    1. 军方认证与机构认证:军方认证的产品可以在机载或支持设备中使用。UL 和 CSA 认证的产品适用于非航空和军事相关的应用。
    2. 紧凑且密封:小巧的整体封装尺寸需要更少的空间,并且能够在严格要求的室内或室外环境中使用,具有防水和防颗粒污染的能力。
    3. 适应高温环境:SE/XE 开关的工作温度范围从 -53 °C 至 105 °C,部分型号可达 149 °C。
    4. 低电压和功率负载能力:提供银触点用于控制功率负载电路,或者金触点用于逻辑电平电路。
    5. 杠杆进一步扩展功能性:辅助执行器可以扩展产品功能以满足额外应用的需求。
    6. 多种端接选项:电气连接选项包括焊接引脚、预焊接带 MIL 等级导线、或定制连接,以减少安装时间。

    应用案例和使用建议


    SE 和 XE 系列微型密封基本开关广泛应用于以下几个方面:
    - 军用和商用飞机及直升机:监测舱门或面板的开闭状态,以及阀门位置的监控。
    - 地面支持设备:监测舱门或面板的开闭状态,以及阀门位置的监控。
    - 军用车辆:监测舱门和阀门位置的状态。
    建议在安装时确保开关符合所需的电气和机械要求,并遵循制造商提供的安装指南。针对极端环境应用,选择具备相应温度范围的开关型号。

    兼容性和支持


    SE 和 XE 系列的产品具有广泛的适用性,与多种设备和系统兼容。厂商提供技术支持和维护服务,帮助客户解决问题并优化应用。

    常见问题与解决方案


    1. 开关接触不良:检查连接是否牢固,并确保接触表面清洁无尘。
    2. 开关寿命短:确认是否超过了额定的机械或电气使用寿命,并考虑更换新开关。
    3. 工作温度超出限制:根据具体应用需求选择合适的工作温度范围。

    总结和推荐


    SE 和 XE 系列微型密封基本开关以其高性能、高可靠性、紧凑设计和多功能性脱颖而出。这些产品非常适合需要高度密封和适应恶劣环境条件的应用。鉴于其广泛应用范围和优异的性能表现,我们强烈推荐将这些开关用于需要精确和可靠的开关位置指示的各类系统和设备。

39SE8参数

参数
开关配置 SPDT
执行器角度 -
电流额定值 1A(DC)
电气寿命 25000Cycles
机械寿命 25000Cycles
最小行程 250μm
操作力 1.7N
开关功能 On-Mom
通用封装 SPDT
安装方式 导线安装,底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

39SE8厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

39SE8数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL 39SE8 39SE8数据手册

39SE8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 262.9542 ¥ 2235.1107
2+ $ 250.7741 ¥ 2131.5799
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2235.11
