ZM160C10A01

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: Honeywell 微动开关, 引脚柱塞类型, 焊接端, 触点额定电流 6 A, SP-CO
供应商型号: Q-ZM160C10A01
供应商: 期货订购
标准整包数: 250

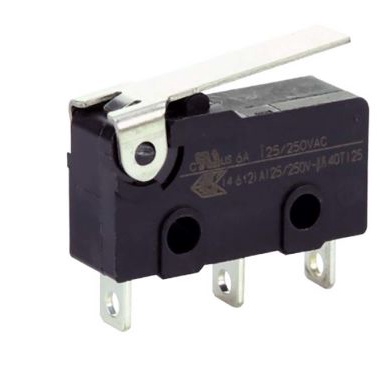

HONEYWELL 限位开关 ZM160C10A01

ZM160C10A01概述

    MICRO SWITCH ZM/ZM1 Series Subminiature Basic Switches

    1. 产品简介


    MICRO SWITCH ZM和ZM1系列属于Honeywell公司Z系列迷你型基本开关的一部分。尽管体积小巧,这些开关能够控制从逻辑电平(如计算机电路)到功率级别的负载(最高可达16.1安培和250伏交流电)。由于其紧凑的设计,这些迷你型开关非常适合空间有限的应用场合,整体长度不超过20毫米(0.78英寸)。同时,ZM系列已获得UL、cUL、CE、CQC认证,适用于全球市场,而ZM1系列则获得了UL、cUL、ENEC、CQC认证。

    2. 技术参数


    ZM和ZM1系列的具体技术参数如下:
    - 包装尺寸: 19.80 mm x 10.60 mm x 6.40 mm(0.78英寸x 0.42英寸x 0.25英寸)
    - 电路类型: SPDT, SPNC, SPNO
    - 操作力: 操作力范围从60克到249克不等
    - 终端类型: 焊接(标准和延长)、PCB(标准、左、右),特殊终端
    - 密封等级: IP40
    - 操作温度: -40°C至125°C(-40°F至257°F)
    - 机械寿命: 最小100万次循环(120次/分钟)
    - 开关电阻: 初始最大值分别为100毫欧、100毫欧、300毫欧
    - 绝缘电阻: 最小100兆欧(500伏直流,持续1分钟)
    - 耐压强度: 初始阶段,在带电部分和接地之间为1500伏交流电有效值(1分钟内,漏电流小于等于0.5毫安)

    3. 产品特点和优势


    - 空间高效: 迷你型设计使其非常适合空间受限的应用场合。
    - 多功能接口: 内部永久杠杆和外部杠杆设计便于现场配置。
    - 广泛电气评级: 适合逻辑级负载和电源级负载。
    - 多样化选项: 提供多种终端类型、操作力和外部杠杆选择。
    - 认证合规: 获得全球多个国家和地区的安全认证。

    4. 应用案例和使用建议


    - 复印机: 用于检测纸张和碳粉的供应状态。
    - 收银机: 用于检测抽屉的开启和关闭状态。
    - 冰箱: 用于检测门的开启和关闭状态。
    - 暖通空调: 用于监测和控制通风系统。
    - 医院病床: 用于监控床铺的状态变化。
    使用建议:根据具体应用需求选择合适的操作力和电路类型。在安装时,确保开关与设备连接紧密,避免震动和撞击导致的误操作。

    5. 兼容性和支持


    - 兼容性: ZM/ZM1系列与各种类型的电子元件和设备具有良好的兼容性。
    - 支持服务: 请联系您的Honeywell代表或分销商获取技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题1: 开关操作力过大或过小。
    - 解决方案: 选择适当的操作力选项,或者重新调整安装位置。

    - 问题2: 开关响应延迟或不可靠。
    - 解决方案: 检查接线是否正确,确保安装紧固无松动,并参考技术手册进行校准。

    - 问题3: 开关接触不良。
    - 解决方案: 清洁或更换开关,确保使用过程中避免水或灰尘进入。

    7. 总结和推荐


    ZM/ZM1系列迷你型基本开关以其独特的设计、强大的性能和广泛的适用性在市场上具有很高的竞争力。对于需要在狭小空间内安装且对性能要求较高的应用,该系列产品是一个理想的选择。强烈推荐在相关应用场景中使用。

ZM160C10A01参数

参数
操作力 -
开关功能 -
开关配置 SP-CO
执行器角度 -
电流额定值 6A
电气寿命 -
机械寿命 500万次
最小行程 -
通用封装 SPDT
安装方式 焊接安装
零件状态 新产品

ZM160C10A01厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

ZM160C10A01数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL ZM160C10A01 ZM160C10A01数据手册

ZM160C10A01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 1.925 ¥ 15.785
500+ $ 1.8 ¥ 14.76
1000+ $ 1.7125 ¥ 14.0425
5000+ $ 1.5375 ¥ 12.6075
库存: 25000
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 3946.25
