首页  >  产品百科  >  NSCDRNN015PAUNV

NSCDRNN015PAUNV

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 绝对 Wheatstone Bridge 103.42KPa 1.5V 12V 206.84KPa ±0.25% DIP-8 通孔安装
供应商型号: Q-NSCDRNN015PAUNV
供应商: 期货订购
标准整包数: 50

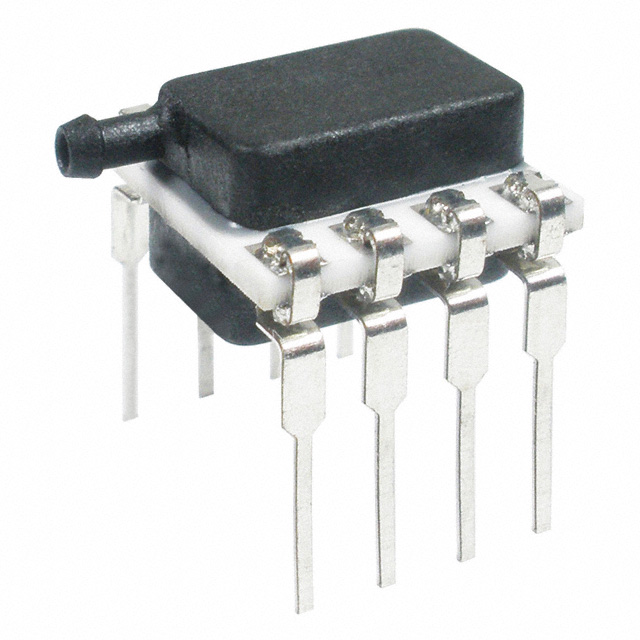

HONEYWELL 压力传感器 NSCDRNN015PAUNV

NSCDRNN015PAUNV概述

    TruStability® Board Mount Pressure Sensors

    产品简介


    TruStability® Board Mount Pressure Sensors 是霍尼韦尔公司推出的一款高性能压力传感器系列,包括 TSC 系列(温度补偿/未放大)和 NSC 系列(未补偿/未放大)。这些传感器采用压阻硅材料制造,提供模拟输出,适用于多种压力范围的应用场景。TSC 和 NSC 系列广泛应用于医疗、工业、自动化和测试测量等领域。

    技术参数


    - 压力范围:
    - TSC 系列:±60 mbar 至 ±10 bar,相当于 ±6 kPa 至 ±1 MPa 或 ±1 psi 至 ±150 psi。
    - NSC 系列:±2.5 mbar 至 ±10 bar,相当于 ±250 Pa 至 ±1 MPa 或 ±1 inH2O 至 ±150 psi。
    - 电气特性:
    - 供电电压范围:TSC 系列为 1.5 Vdc 至 12.0 Vdc;NSC 系列为 1.5 Vdc 至 6.5 Vdc。
    - 工作温度范围:-40°C 至 85°C(-40°F 至 185°F)。
    - 输出电阻:TSC 系列为 2.5 kΩ(典型值)。

    - 封装类型:
    - TSC 系列和 NSC 系列提供 DIP、SMT 和 SIP 封装,便于制造商根据具体应用需求选择合适的封装形式。
    - 其他特性:
    - 模拟输出:毫伏级模拟输出。
    - 压力信号分辨率:无限分辨率。
    - 频率响应:受用户系统限制。

    产品特点和优势


    - 温度补偿: TSC 系列通过温度补偿来提高传感器的稳定性和可靠性,减少了因温度变化带来的误差,从而降低了系统校准的需求。
    - 行业领先的精度: 下至 ±0.15% FSS BFSL 的精度,大大减少了系统设计时间,简化了软件修正过程。
    - 灵活的设计: 两种系列都提供广泛的封装选项和压力端口配置,方便集成到不同应用中。
    - 小尺寸: 最小尺寸仅为 10mm x 10mm,适合空间受限的应用环境。
    - 低功耗: 低至 1.5 Vdc 的操作电压显著降低能耗,延长电池寿命。

    应用案例和使用建议


    - 医疗设备: TSC 和 NSC 系列可用于血氧浓度监测仪、气体分析仪器等医疗设备,确保准确的压力读数。
    - 工业控制: 在工业自动化和测试测量设备中,传感器可用于气体压力监测、流量控制等场合。
    - 使用建议: 确保液体介质只应用于 Port 1,Port 2 不兼容液体。若使用液体介质,应选择无颗粒且与湿式材料兼容的介质。建议传感器安装时 Port 1 向下,以减少颗粒进入的可能性。

    兼容性和支持


    - 兼容性: TSC 和 NSC 系列可与多种设备兼容,支持现代无铅焊接工艺。
    - 支持服务: 霍尼韦尔提供全面的技术支持和售后服务,确保客户能够顺利集成和使用这些传感器。

    常见问题与解决方案


    - Q: 传感器如何应对极端温度?
    - A: TSC 系列传感器在 -40°C 至 85°C 范围内表现出色,能够抵抗热冲击和长期稳定性。
    - Q: 如何处理传感器内的颗粒积累?
    - A: 安装时应确保 Port 1 向下放置,避免颗粒进入和影响输出。

    总结和推荐


    TruStability® Board Mount Pressure Sensors TSC 和 NSC 系列凭借其高精度、稳定性和灵活性,成为了市场上极具竞争力的产品。无论是在医疗还是工业领域,它们都能提供可靠的压力检测解决方案。因此,强烈推荐这一系列产品用于需要精确压力测量的各种应用场景。

NSCDRNN015PAUNV参数

参数
最大工作供电电压 12V
最小工作供电电压 1.5V
精度 ±0.25%
输出类型 Wheatstone Bridge
压力类型 绝对
最大工作压力 206.84KPa
工作压力范围 103.42KPa
通用封装 DIP-8
安装方式 通孔安装
零件状态 在售
包装方式 散装

NSCDRNN015PAUNV厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

NSCDRNN015PAUNV数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL NSCDRNN015PAUNV NSCDRNN015PAUNV数据手册

NSCDRNN015PAUNV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 45.55 ¥ 373.51
100+ $ 40.175 ¥ 329.435
150+ $ 34.925 ¥ 286.385
500+ $ 31.05 ¥ 254.61
库存: 5000
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 18675.5
直接购买
加入购物车
