NBPMPNS060PAUNV

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 绝对 Wheatstone Bridge 413.69KPa 827.37KPa ±0.25% 贴片安装
供应商型号: 2351998
供应商: element14
标准整包数: 1

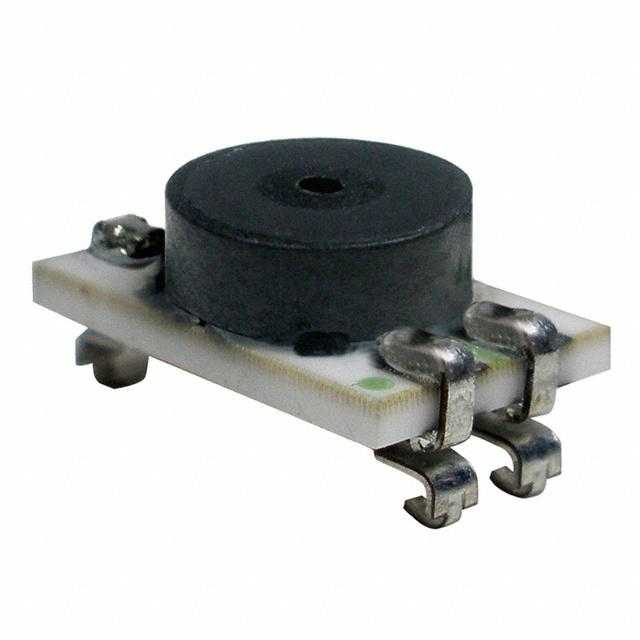

HONEYWELL 压力传感器 NBPMPNS060PAUNV

NBPMPNS060PAUNV概述


    产品简介


    产品名称: 基础板载压力传感器(TBP系列和NBP系列)
    产品类型: 未补偿/未放大型压力传感器
    主要功能:
    - 输出与所施加的压力成正比的毫伏信号。
    - TBP系列为温度补偿型,而NBP系列为非补偿型。
    - 适用于食品级和非食品级医疗及工业应用。
    应用领域:
    - 医疗领域:血压监测、医院病床、氧浓缩器、伤口治疗。
    - 工业领域:空气运动控制、环境控制、HVAC发射器、工业控制、泄漏检测、商业应用、气动控制、食品和饮料。

    技术参数


    供应电压范围:
    - TBP系列:1.5 Vdc 至 12.0 Vdc
    - NBP系列:1.8 Vdc 至 12.0 Vdc
    工作电流:
    - TBP系列:0.6 mA 至 1 mA(典型值)
    - NBP系列:1.5 mA 至 2.5 mA(典型值)
    工作温度范围:
    - TBP系列:-40°C 至 125°C
    - NBP系列:-40°C 至 125°C
    输出电阻:
    - TBP系列:约2.5 kΩ
    - NBP系列:2.4 kΩ 至 5.5 kΩ
    准确度:
    - NBP系列:最大误差±0.25% FSS BFSL
    湿度:
    - 外部表面:0% RH 至 95% RH,非冷凝状态
    - 硅胶涂层内部表面:0% RH 至 100% RH,冷凝状态
    - 无胶涂层内部表面:0% RH 至 95% RH,非冷凝状态

    产品特点和优势


    - 紧凑尺寸: 最小封装尺寸为7mm x 7mm,占用更少的PCB空间。
    - 广泛的工作温度范围: 能够在-40°C至125°C范围内正常工作。
    - 快速稳定: 经过再流焊接后能够立即校准,便于安装和调试。
    - 媒体兼容性: 可选择不同的介质路径,适应不同应用场景的需求。
    - 食品安全认证: 获得多项食品安全标准认证(如NSF-169、BPA Free、LFGB)。

    应用案例和使用建议


    应用案例:
    - 在医疗领域用于血压监测设备中,确保精准测量。
    - 在工业领域用于HVAC系统,提供精确的环境控制。
    使用建议:
    - 选择正确的传感器型号,确保其适合特定的应用场景和介质条件。
    - 严格遵循制造商提供的操作规范,以避免损坏传感器。

    兼容性和支持


    - 兼容性: 该系列产品可与其他电子元器件或设备兼容,但需要根据具体应用场景进行验证。
    - 支持: Honeywell公司提供技术支持和维护服务,帮助客户解决应用过程中可能遇到的问题。

    常见问题与解决方案


    常见问题:
    - 如何处理传感器损坏?
    解决方案:
    - 检查供电电压是否符合要求,检查电路连接是否有误。如果问题仍然存在,请联系技术支持团队。
    常见问题:
    - 如何正确选择介质路径?
    解决方案:
    - 根据具体应用选择无凝露的干式气体或含凝露的液体,确保所选路径满足介质兼容性需求。

    总结和推荐


    综合评估:
    - 优点: 尺寸小巧、工作温度范围宽、兼容多种介质,具有高性价比。
    - 适用场景: 广泛应用于医疗和工业领域,特别适合需要高精度和可靠性的场合。
    - 推荐: 强烈推荐给需要高性能压力传感器的应用工程师和制造商。
    通过上述分析,可以看出TBP系列和NBP系列基础板载压力传感器具有出色的技术特性和广泛应用前景,是非常值得推荐的产品。

NBPMPNS060PAUNV参数

参数
精度 ±0.25%
输出类型 Wheatstone Bridge
压力类型 绝对
最大工作压力 827.37KPa
工作压力范围 413.69KPa
最大工作供电电压 -
最小工作供电电压 -
安装方式 贴片安装
应用等级 工业级
零件状态 在售

NBPMPNS060PAUNV厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

NBPMPNS060PAUNV数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL NBPMPNS060PAUNV NBPMPNS060PAUNV数据手册

NBPMPNS060PAUNV封装设计

查看详情并下载
Symbol
Footprint
3D Model
