首页  >  产品百科  >  NSCSSNN015PAUNV

NSCSSNN015PAUNV

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 绝对 Wheatstone Bridge 103.42KPa 1.5V 12V 206.84KPa ±0.25% SIP-4 通孔安装 10mm*4.87mm*10mm
供应商型号: NSCSSNN015PAUNV
供应商: Master
标准整包数: 1

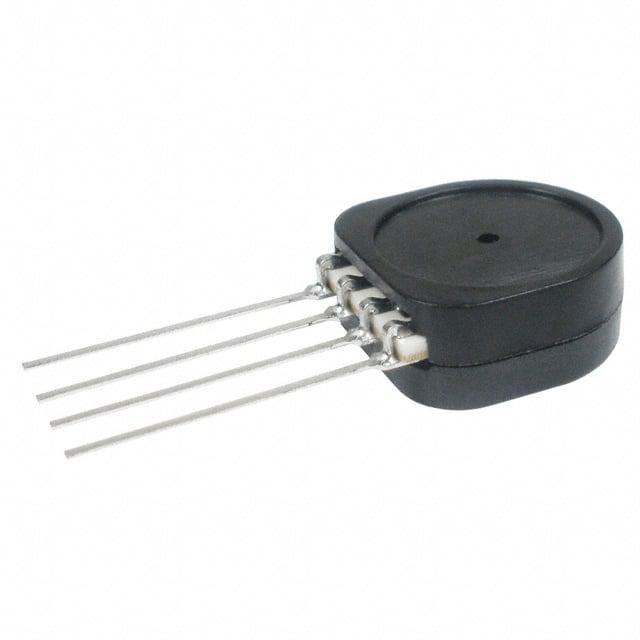

HONEYWELL 压力传感器 NSCSSNN015PAUNV

NSCSSNN015PAUNV概述


    产品简介


    TruStability® Board Mount 压力传感器
    Honeywell 的 TruStability® TSC 系列和 NSC 系列压力传感器提供了一种高精度的硅压阻式压力传感器,能够通过比率化模拟输出来测量指定全量程的压力和温度范围内的压力变化。这些传感器广泛应用于工业、医疗和其他需要精确压力测量的领域。

    技术参数


    - 测量范围:
    - TSC 系列: ±60 mbar 到 ±10 bar | ±6 kPa 到 ±1 MPa | ±1 psi 到 ±150 psi
    - NSC 系列: ±2.5 mbar 到 ±10 bar | ±250 Pa 到 ±1 MPa | ±1 inH2O 到 ±150 psi

    - 输出: 毫伏模拟输出
    - 温度补偿:
    - TSC 系列: 温度补偿(0°C 至 85°C)
    - NSC 系列: 未补偿(-40°C 至 85°C)
    - 供电电压:
    - TSC 系列: 1.5 Vdc 到 12.0 Vdc
    - NSC 系列: 1.5 Vdc 到 12.0 Vdc
    - 启动时间: 最大 5 ms
    - 封装类型: DIP、SMT 和 SIP 封装

    产品特点和优势


    - 稳定性: 长期使用后仍能保持极高的稳定性。
    - 准确性: 行业领先的准确性,达到 ±0.15 %FSS BFSL。
    - 灵活性: 多种封装和接口选项,易于集成到不同应用中。
    - 小尺寸: 仅 10 mm x 10 mm,占用较少的 PCB 空间。
    - 低功耗: 操作电压最低可至 1.5 Vdc,有助于延长电池寿命。
    - 高重复性: 在各种苛刻条件下都能保持良好的重复性。

    应用案例和使用建议


    - 医疗行业: 用于氧气浓度监测、血液分析、气体色谱分析等。
    - 工业自动化: 用于阀门、泵、电机控制、HVAC 等系统中。
    - 环境监测: 用于气象站、气相色谱仪和实验室仪器。
    使用建议:
    - 在应用时,请确保液体介质仅应用于 Port 1,且不含有颗粒物。
    - 为了便于安装和维护,建议传感器的 Port 1 朝下放置,这样可以减少颗粒进入和积聚的可能性。
    - 对于需要长时间稳定运行的应用,建议进行定期校准以确保精度。

    兼容性和支持


    - 兼容性: 适用于非腐蚀性、非离子气体,如空气。
    - 支持服务: 提供 ISO 9001 认证的质量保证,J-STD-020-D MSL 1 标准的无限制货架寿命,以及与现代无铅焊接工艺兼容。

    常见问题与解决方案


    - 问题: 传感器在低温环境中出现漂移现象。
    - 解决方案: 确保传感器的工作温度在 -40°C 至 85°C 范围内,如果需要更低的温度,请考虑使用额外的温度补偿措施。

    - 问题: 测量结果不稳定。
    - 解决方案: 检查是否有外部振动或电磁干扰,并确保正确的供电电压和接地连接。

    总结和推荐


    Honeywell 的 TruStability® Board Mount 压力传感器在多个领域表现出色,具有高精度、高稳定性及灵活的接口选项,是众多应用的理想选择。其小尺寸和低功耗也使其成为便携式设备和紧凑型系统的首选。强烈推荐在要求高精度压力测量的应用中使用该产品。

NSCSSNN015PAUNV参数

参数
压力类型 绝对
最大工作压力 206.84KPa
工作压力范围 103.42KPa
最大工作供电电压 12V
最小工作供电电压 1.5V
精度 ±0.25%
输出类型 Wheatstone Bridge
长*宽*高 10mm*4.87mm*10mm
通用封装 SIP-4
安装方式 通孔安装
零件状态 在售
包装方式 散装

NSCSSNN015PAUNV厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

NSCSSNN015PAUNV数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL NSCSSNN015PAUNV NSCSSNN015PAUNV数据手册

NSCSSNN015PAUNV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 53.2565 ¥ 451.0826
5+ $ 46.4449 ¥ 386.1702
10+ $ 41.9541 ¥ 348.831
25+ $ 37.9374 ¥ 315.267
50+ $ 37.5686 ¥ 307.649
75+ $ 37.3787 ¥ 306.0939
100+ $ 37.3787 ¥ 306.0939
库存: 8
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 451.08
