首页  >  产品百科  >  40PC150G2A

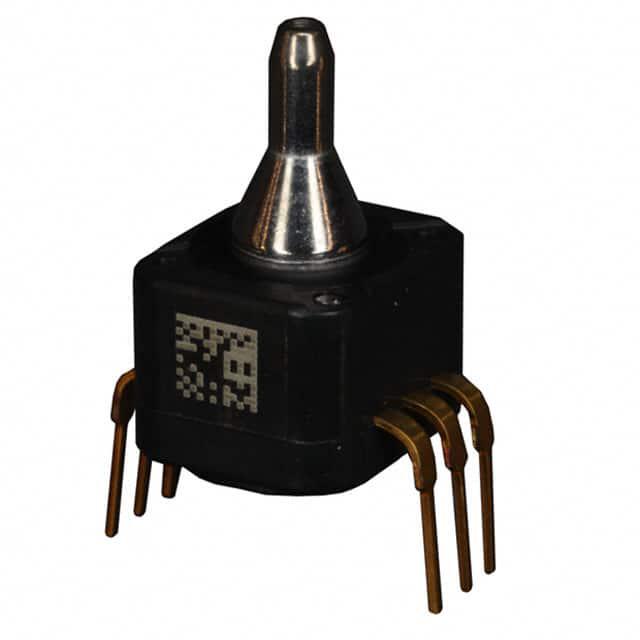

40PC150G2A

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: Honeywell 表压传感器, 最大压力读数150psi, 最小压力读数0psi
供应商型号: BB-40PC150G2A
供应商: 海外现货
标准整包数: 1
HONEYWELL 压力传感器 40PC150G2A

40PC150G2A概述

    # Honeywell 40PC Series Miniature Signal Conditioned Pressure Sensors

    产品简介


    Honeywell 40PC系列微型信号调理压力传感器是业内最小的放大传感器封装之一。它们适用于需要高度集成且对尺寸有严格要求的应用场景,如医疗设备、工业自动化和航空航天领域。这些传感器以其出色的信号处理能力和广泛的温度范围而闻名,能够提供稳定可靠的性能。

    技术参数


    主要规格
    - 尺寸:最小化电路板空间(DIP封装)
    - 测量范围:±50 mm Hg 到 0-250 psi
    - 过压范围:±170 mm Hg 到 500 psi
    - 供电电压:5 VDC ±0.25 V
    - 供电电流:最大10 mA
    - 输出电流:源电流最大0.5 mA,灌电流最大1.0 mA
    - 操作温度范围:-45°C到+125°C
    - 存储温度范围:-55°C到+125°C
    性能特性
    - 精确度:0.2%
    - 零点和量程迟滞与重复性:典型值为0.15%量程
    - 响应时间:快速响应,适合动态监测
    - 耐介质兼容性:仅限干燥气体

    产品特点和优势


    40PC系列压力传感器具备多个显著优势:
    - 最小化的放大传感器封装:非常适合空间受限的应用。
    - 全面信号调理:无需额外信号处理电路,简化设计。
    - 高精度和重复性:在宽泛的工作温度范围内保持稳定的性能。
    - 坚固耐用的设计:能够承受极端环境条件。
    - 优秀的介质兼容性:保证在多种气体环境中可靠运行。

    应用案例和使用建议


    应用场景
    40PC系列压力传感器广泛应用于各种场合,例如:
    - 医疗设备中的呼吸机压力监控
    - 工业自动化中的过程控制和监测
    - 航空航天中的飞行控制系统
    使用建议
    为了确保最佳性能,建议在安装时注意以下几点:
    - 确保传感器与所测介质兼容,特别是与P1端口的环氧树脂粘合剂和P2端口的材料兼容。
    - 适当选择铅风格以匹配具体应用场景。
    - 在高温环境下使用时,考虑热补偿措施以提高精度。

    兼容性和支持


    - 兼容性:适用于多种干燥气体环境,与常用材料兼容。
    - 技术支持:提供详尽的技术文档和专业支持团队,包括应用指南和常见问题解答。

    常见问题与解决方案


    常见问题及解决方案
    1. 传感器读数不稳定
    - 解决方案:检查供电电压是否符合要求;确认传感器与介质兼容。

    2. 过压导致损坏
    - 解决方案:确保安装合适的保护电路,防止过压情况发生。

    3. 安装后无读数
    - 解决方案:确认连接正确,包括电源和信号线。

    总结和推荐


    综合评估
    Honeywell 40PC系列微型信号调理压力传感器是一款集高性能与紧凑设计于一体的优质产品。其出色的精确度、宽广的操作温度范围和优异的介质兼容性使其成为众多行业的理想选择。
    推荐结论
    鉴于其显著的优势和广泛应用范围,强烈推荐使用Honeywell 40PC系列压力传感器,尤其适合那些对尺寸和性能有严格要求的应用场景。

40PC150G2A参数

参数
输出类型 AnalogVoltage
压力类型 排气式压力计
最大工作压力 2.06843MPa
工作压力范围 1.03421MPa
最大工作供电电压 5V
最小工作供电电压 4.75V
精度 ±2.5%
长*宽*高 13.2mm*11.2mm*19.8mm
通用封装 DIP
安装方式 PCB安装,通孔安装
零件状态 在售
包装方式 管装

40PC150G2A厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

40PC150G2A数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL 40PC150G2A 40PC150G2A数据手册

40PC150G2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 425.3135
库存: 1972
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 425.31
