TSCSNBN100PDUCV

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 差分 Wheatstone Bridge ±689.48KPa ±2451.6892MPa ±0.15% 通孔安装
供应商型号: BB-TSCSNBN100PDUCV
供应商: 海外现货
标准整包数: 1

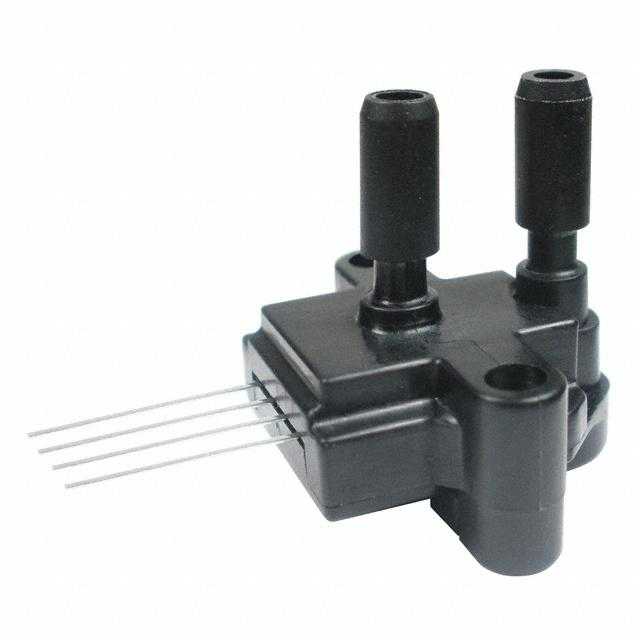

HONEYWELL 压力传感器 TSCSNBN100PDUCV

TSCSNBN100PDUCV概述

    TruStability® Board Mount压力传感器

    1. 产品简介


    Honeywell的TruStability® TSC系列和NSC系列是基于压阻式硅材料的压力传感器,提供与指定满量程压力范围和温度范围成比例的模拟输出。这些传感器主要用于非腐蚀性、非离子性气体,如空气的应用场景,也适用于特定条件下的非腐蚀性液体介质。

    2. 技术参数


    TSC系列
    - 压力范围:±60 mbar至±10 bar(±6 kPa至±1 MPa;±1 psi至±150 psi)
    - 输出:模拟毫伏输出
    - 补偿温度范围:0°C至85°C(-32°F至185°F)
    - 工作温度范围:-40°C至85°C(-40°F至185°F)
    NSC系列
    - 压力范围:±2.5 mbar至±10 bar(±250 Pa至±1 MPa;±1 inH2O至±150 psi)
    - 输出:模拟毫伏输出
    - 工作温度范围:-40°C至85°C(-40°F至185°F)
    其他关键参数
    - 存储温度:-40°C至85°C
    - 绝对最大电压:±12.0 Vdc
    - 最大湿度:0%至95%(无凝露)
    - 振动耐受性:MIL-STD-202G, Method 204D, Condition B (15 g, 10 Hz至2 kHz)
    - 冲击耐受性:MIL-STD-202G, Method 213B, Condition C (100 g, 6 ms持续时间)

    3. 产品特点和优势


    TSC系列
    - 温度补偿和未放大设计
    - 减少了系统校准需求,提高了系统性能
    - 稳定性和可靠性高,温度补偿范围广泛
    - 多种封装风格和安装选项,便于集成到应用中
    - 支持最小1百万次压力循环寿命
    NSC系列
    - 未补偿和未放大设计
    - 客户可以自行校准,同时仍可受益于Honeywell的行业领先稳定性和准确性
    - 灵活的设计,便于集成到各种应用中

    4. 应用案例和使用建议


    潜在应用
    - 医疗监控:病人监护仪,氧气浓缩器,血液分析仪
    - 工业自动化:阀门控制,泵站,气动装置
    - 环境监测:气象站,空气质量监测器
    使用建议
    - 确保液态介质仅应用于Port 1,避免液体进入Port 2,以防止损坏。
    - 保持系统清洁,避免干燥后残留物影响传感器输出。
    - 建议将传感器垂直安装,以便减少污染物进入压力传感器的风险。

    5. 兼容性和支持


    兼容性
    - 与各种工业标准连接器兼容,支持表面贴装和通孔安装。
    - 与现代无铅和无清洗助焊剂工艺兼容。
    支持和服务
    - 提供J-STD-020-D MSL 1等级,包装打开后的无限期货架寿命。
    - 产品支持通过重新回流焊接进行校准。

    6. 常见问题与解决方案


    常见问题
    1. 供电电压错误导致传感器失效
    - 解决方案:确保正确连接电源电压和接地,遵循手册中的电气规格。
    2. 传感器安装后出现零点偏移
    - 解决方案:按照手册中的校准程序进行校准,确保传感器在合适的工作温度范围内运行。

    7. 总结和推荐



    总结


    Honeywell的TruStability® TSC和NSC系列压力传感器具有出色的稳定性和可靠性,能够在广泛的温度和压力范围内提供精确测量。它们提供了灵活的设计选择,便于集成到各种工业和医疗应用中。
    推荐
    总体而言,TruStability® TSC和NSC系列是市场上非常优秀的压力传感器,特别是对于需要高精度和长期稳定性的应用。强烈推荐给需要高性能压力测量解决方案的客户。

TSCSNBN100PDUCV参数

参数
输出类型 Wheatstone Bridge
压力类型 差分
最大工作压力 ±2451.6892MPa
工作压力范围 ±689.48KPa
最大工作供电电压 -
最小工作供电电压 -
精度 ±0.15%
安装方式 通孔安装
零件状态 在售

TSCSNBN100PDUCV厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

TSCSNBN100PDUCV数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL TSCSNBN100PDUCV TSCSNBN100PDUCV数据手册

TSCSNBN100PDUCV封装设计

查看详情并下载
Symbol
Footprint
3D Model
