HSCDANN150PG2A5

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: Honeywell 仪表压力传感器, 最大工作150psi
供应商型号: BB-HSCDANN150PG2A5
供应商: 海外现货
标准整包数: 1

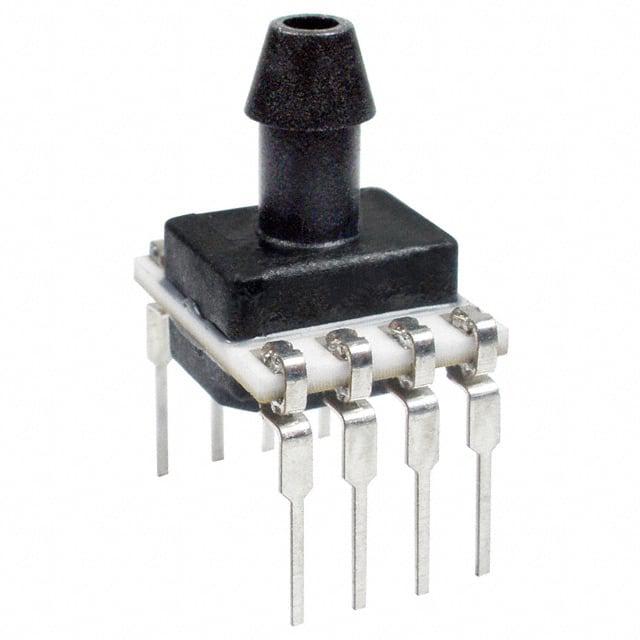

HONEYWELL 压力传感器 HSCDANN150PG2A5

HSCDANN150PG2A5概述

    TruStability® Board Mount Pressure Sensors

    产品简介


    TruStability® Board Mount Pressure Sensors是一款高性能的压力传感器系列,由Honeywell公司生产。这款传感器主要提供高精度的压力测量,可以应用于广泛的工业和医疗场景。该系列产品提供了绝对、表压(Gage)以及差分压力(Differential)三种类型的压力测量,适用于非腐蚀性、非离子气体,如空气及其他干燥气体。

    技术参数


    - 测量范围:±1.6 mbar至±10 bar,相当于±160 Pa至±1 MPa,或者±0.5 inH2O至±150 psi。
    - 输出类型:模拟或数字输出,分别支持最高约1 kHz和2 kHz的更新速率。
    - 供电电压:3.3 Vdc或5.0 Vdc。
    - 温度范围:工作温度为-20°C至85°C,校准温度范围为0°C至50°C。
    - 封装选项:可选DIP(Dual Inline Package)、SMT(Surface Mount Technology)和SIP(Single Inline Package)封装。
    - 接口协议:支持I2C和SPI通信接口。

    产品特点和优势


    1. 稳定性与可靠性:TruStability® Board Mount压力传感器采用硅陶瓷技术,结合高灵敏度和过压保护,确保长期使用的稳定性和可靠性。
    2. 行业领先精度:其精度达到±0.25 %FSS BFSL,减少系统设计复杂度,提高效率。
    3. 多种封装和配置选择:多样化的压力端口和外壳选项简化了集成过程。
    4. 宽泛的压力范围:覆盖从±1.6 mbar至±10 bar的压力区间。
    5. 小体积和低功耗:小型化设计(10 mm x 10 mm),超低功耗(<10 mW)。

    应用案例和使用建议


    - 医疗健康领域:如呼吸机监测、氧气浓度分析等。
    - 工业自动化:用于气流监控、风速测量等。
    - 环境控制:楼宇自动控制系统中的空气质量管理。
    建议在安装前仔细检查传感器的压力端口配置,以避免错误配置带来的潜在风险。对于含有液体介质的应用,需特别注意避免颗粒物进入传感器内部,建议将液态介质仅施加于Port 1端口。

    兼容性和支持


    该传感器与其他标准电子元件和设备高度兼容,支持I2C和SPI接口,易于集成到现有系统中。Honeywell公司提供了详尽的技术支持和维护文档,帮助客户快速解决问题。

    常见问题与解决方案


    - Q: 如何确认传感器是否正常工作?
    A: 使用万用表测量供电电压和信号输出是否符合预期值。

    - Q: 传感器能否承受极端温度?
    A: 传感器可以在-20°C至85°C的工作范围内正常运行,但在0°C至50°C内校准效果最佳。

    总结和推荐


    总体而言,TruStability® Board Mount压力传感器凭借其出色的稳定性和精度,在众多行业中表现出色。对于需要精确测量和长期可靠性的应用场合,强烈推荐使用这款传感器。尽管初期成本可能略高,但考虑到其优异的性能和较长的使用寿命,它仍是一个值得投资的选择。

HSCDANN150PG2A5参数

参数
最小工作供电电压 4.75V
精度 ±0.25%
输出类型 I²C
压力类型 排气式 计量
最大工作压力 1.72369MPa
工作压力范围 1.03421MPa
最大工作供电电压 5.25V
长*宽*高 10mm*6.99mm*13.75mm
通用封装 DIP-8
安装方式 通孔安装,顶部安装
零件状态 在售
包装方式 管装

HSCDANN150PG2A5厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。
