FSG015WNPB

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 0N~15N ±0.5%
供应商型号: ET-3408780
供应商: 海外现货
标准整包数: 1

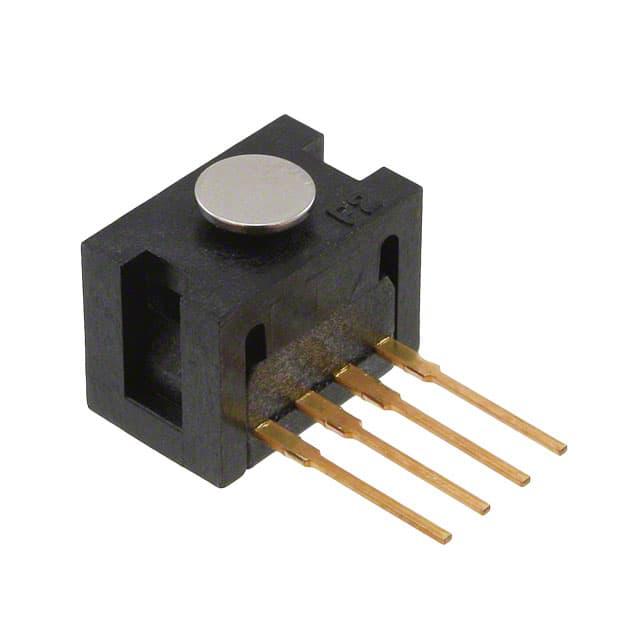

HONEYWELL 压力传感器 FSG015WNPB

FSG015WNPB概述

    FSG Series Force Sensor 技术手册解析

    产品简介


    产品类型:
    FSG系列力传感器是一种紧凑型商用级力传感器,提供精确可靠的力测量性能。
    主要功能:
    FSG系列力传感器利用专门设计的压阻式微机电硅传感元件,通过一个未放大且非补偿的惠斯通电桥电路设计来输出稳定毫伏信号。
    应用领域:
    - 医疗领域:输液泵、便携式无创泵、堵塞检测、肾透析机、肠内泵
    - 工业领域:负载和压缩传感、可变张力控制、机器人末端执行器、引线键合设备

    技术参数


    | 特征 | 单位 | FSG005WNPB | FSG010WNPB | FSG015WNPB | FSG020WNPB |
    |
    | 力测量范围 | N | 0至5 | 0至10 | 0至15 | 0至20 |
    | 激励电压 | Vdc | 3.3至10 | 3.3至10 | 3.3至10 | 3.3至10 |
    | 零点偏移 | mV | -30至+30 | -30至+30 | -30至+30 | -30至+30 |
    | 线性度(BFSL) | % | -±0.5 | -±0.5 | -±0.5 | -±0.5 |
    | 满量程输出(Span) | mV | 310至395 | 310至395 | 310至395 | 310至395 |
    | 灵敏度 | mV/V/N | 6.6至7.8 | 3.3至3.9 | 2.2至2.6 | 1.65至1.95 |

    产品特点和优势


    - 极低的位移(约30 µm)有助于减少测量误差。
    - 重复性误差低(±0.2%量程)提高整体系统精度。
    - 线性误差低(±0.5%量程)提高了整个力范围内系统的准确性。
    - 离心载荷误差低,提高了机械对准错误时的系统准确性。
    - 分辨率高达0.0098N,改善了系统的精度。
    - 快速响应时间允许系统更快地做出决策,从而可能提高系统的准确性。
    - 低功耗使其可用于电池应用。
    - 高静电放电抗性(8kV)减少了组装期间的特殊处理需求。

    应用案例和使用建议


    - 在医疗领域的应用,如输液泵和肾透析机,确保设备能够精准监测和控制压力变化。
    - 在工业领域的应用,如机器人末端执行器和引线键合设备,需要高精度和快速响应的场合。
    - 建议定期校准以确保长期使用过程中的准确度和稳定性。
    - 使用中要注意不要超过传感器的过载能力(如FSG005WNPB的过载能力为15N),否则可能导致永久损坏。

    兼容性和支持


    - 该传感器可以接受预先接线的连接器、印刷电路板安装和表面安装。
    - 提供塑料安装支架,方便多种安装方式。

    常见问题与解决方案


    - 问题1:传感器的输出电压不稳定
    - 解决方法:检查激励电压是否保持在规定的范围内,并确保电源没有干扰。
    - 问题2:传感器响应慢
    - 解决方法:检查传感器是否处于适宜的工作温度范围内,并确认是否存在任何机械干扰。

    总结和推荐


    FSG系列力传感器以其卓越的性能、广泛的适用性和高可靠性,在医疗和工业领域都有着出色的表现。它具有非常低的位移、高精度和快速响应等特点,使得其在各种严苛的应用环境中都能保持稳定的性能。鉴于其出色的性能和广泛的应用前景,我们强烈推荐使用FSG系列力传感器。

FSG015WNPB参数

参数
精度 ±0.5%
输出类型 -
压力类型 -
最大工作压力 -
工作压力范围 0N~15N
最大工作供电电压 -
最小工作供电电压 -
零件状态 在售
包装方式 散装
