首页  >  产品百科  >  HSCDRRN001PDAA5

HSCDRRN001PDAA5

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 差分 ±6.89KPa 4.75V 5.25V ±1.06895MPa ±0.25% DIP-8 通孔安装 6.16mm(高度)
供应商型号: 785-HSCDRRN001PDAA5
供应商: Mouser
标准整包数: 1

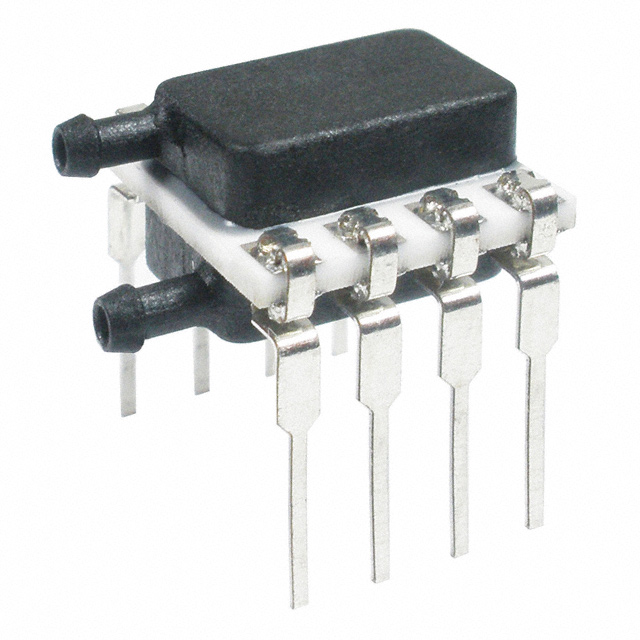

HONEYWELL 压力传感器 HSCDRRN001PDAA5

HSCDRRN001PDAA5概述

    TruStability® Board Mount Pressure Sensors:HSC系列—高精度,补偿/放大

    产品简介


    TruStability® Board Mount压力传感器的HSC系列是一款采用压阻式硅压阻技术的压力传感器,提供模拟或数字输出信号,可测量指定全量程压力和温度范围内的压力值。该系列产品通过集成的应用专用集成电路(ASIC)进行全范围校准和温度补偿,涵盖了传感器偏移、灵敏度、温度效应和非线性等多个方面。

    技术参数


    - 测量范围:±1.6 mbar至±10 bar | ±160 Pa至±1 MPa | ±0.5 inH2O至±150 psi
    - 输出类型:数字或模拟输出
    - 工作电压:3.3 Vdc或5.0 Vdc
    - 总误差带(TEB):±0.25 %FSS BFSL(满量程标称)
    - 响应时间:模拟版本约1ms,数字版本约0.46ms
    - 工作温度范围:-20°C至85°C
    - 校准温度范围:0°C至50°C

    产品特点和优势


    - 稳定性与可靠性:即使在长期使用和极端温度条件下,HSC系列仍能保持行业领先水平的稳定性。
    - 高精度:行业领先的精度为±0.25 %FSS BFSL,减少了软件开发时间和系统设计复杂性。
    - 多种配置选项:提供多种封装形式(DIP、SMT、SIP),以及不同压力端口和安装方式,方便集成到不同的设备中。
    - 低功耗:极低的功耗(小于10 mW),有助于延长电池寿命。
    - 广泛的压力范围:覆盖从±1.6 mbar到±10 bar的广泛压力范围,适应多种应用需求。

    应用案例和使用建议


    TruStability®压力传感器广泛应用于多种场合,包括但不限于:
    - 医疗设备:如血气分析仪、呼吸机、睡眠呼吸暂停设备等。
    - 工业自动化:如流量校准、气动控制等。
    使用建议:
    - 对于需要极高精度的应用,建议选择精度更高的型号。
    - 在潮湿环境中使用时,应注意传感器内部积聚的水分,定期检查和维护以避免性能下降。

    兼容性和支持


    TruStability®压力传感器具备良好的兼容性,可以与多种微处理器和接口标准(如I2C和SPI)无缝对接。Honeywell公司提供了详尽的技术支持和售后服务,确保用户能够轻松实现集成和故障排除。

    常见问题与解决方案


    | 问题 | 解决方案 |

    |传感器响应时间慢 | 检查电源电压是否稳定,适当提高电压。 |
    |测量结果不稳定 | 确认温度是否超出校准范围,调整至正确的工作温度。 |

    总结和推荐


    TruStability® HSC系列压力传感器以其卓越的稳定性和可靠性,成为众多高端应用的理想选择。其高精度、广泛的配置选项和强大的兼容性使其在市场上具有很强的竞争力。强烈推荐给对压力测量精度和可靠性要求较高的用户。

HSCDRRN001PDAA5参数

参数
输出类型 -
压力类型 差分
最大工作压力 ±1.06895MPa
工作压力范围 ±6.89KPa
最大工作供电电压 5.25V
最小工作供电电压 4.75V
精度 ±0.25%
长*宽*高 6.16mm(高度)
通用封装 DIP-8
安装方式 通孔安装
零件状态 在售
包装方式 散装

HSCDRRN001PDAA5厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HSCDRRN001PDAA5数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL HSCDRRN001PDAA5 HSCDRRN001PDAA5数据手册

HSCDRRN001PDAA5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 63.162 ¥ 533.7189
5+ $ 52.2936 ¥ 441.8809
10+ $ 48.6 ¥ 410.67
25+ $ 45.5328 ¥ 384.7522
50+ $ 37.6215 ¥ 317.9017
100+ $ 32.7075 ¥ 276.3784
250+ $ 32.697 ¥ 276.2897
库存: 92
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 533.71
直接购买
加入购物车
