HSCDLND001PGAA5

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 排气式 计量 6.89KPa 4.75V 5.25V 68.95KPa ±0.25% DIP-8 通孔安装,顶部安装
供应商型号: 785-HSCDLND001PGAA5
供应商: Mouser
标准整包数: 1

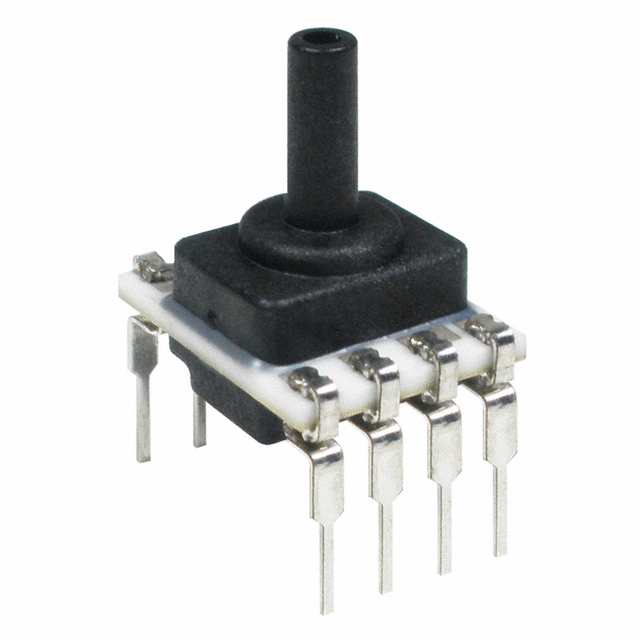

HONEYWELL 压力传感器 HSCDLND001PGAA5

HSCDLND001PGAA5概述

    TruStability® Board Mount Pressure Sensors HSC系列

    产品简介


    TruStability® Board Mount Pressure Sensors HSC系列是一款高性能压力传感器,适用于高精度要求的应用场合。它采用压阻式硅材料制造,提供模拟或数字输出,能够测量绝对压力、表压或差压。这些传感器经过全面校准和温度补偿,广泛应用于多种工业领域,如医疗设备、航空航天和暖通空调系统等。

    技术参数


    - 量程: ±1.6 mbar至±10 bar,相当于±160 Pa至±1 MPa,或者±0.5 inH2O至±150 psi
    - 输出: 模拟或数字输出
    - 供电电压: 3.3 Vdc或5.0 Vdc
    - 电源电流:
    - 模拟版本:
    - 3.3 Vdc时最大2.8 mA
    - 5.0 Vdc时最大3.5 mA
    - 数字版本:
    - 3.3 Vdc时最大3.9 mA
    - 5.0 Vdc时最大4.6 mA
    - 工作温度范围: -20°C至85°C
    - 补偿温度范围: 0°C至50°C
    - 启动时间: 模拟<5ms,数字<3ms
    - 响应时间: 模拟<1ms,数字0.46ms
    - 精度: ±0.25% FSS BFSL
    - 分辨率: 模拟0.03% FSS,数字12位
    - 密封材料: 高温聚酰胺、氧化铝陶瓷、环氧树脂、硅胶

    产品特点和优势


    TruStability® HSC系列具备以下显著优势:
    - 高稳定性与可靠性: 在长期使用和极端温度条件下仍能保持最佳性能。
    - 行业领先的精度: 准确度达到±0.25% FSS BFSL,有效减少了软件校正需求。
    - 多样的配置选项: 提供多种封装(DIP、SMT、SIP)及端口选择,简化集成。
    - 广泛的测量范围: 覆盖从±1.6 mbar至±10 bar的压力范围,满足不同应用需求。
    - 极低功耗: 典型情况下小于10 mW,有助于延长电池寿命。
    - 微型尺寸: 封装仅为10 mm x 10 mm,适合紧凑型设计。

    应用案例和使用建议


    HSC系列广泛应用于以下场景:
    - 医疗设备: 血液分析、肾透析机、呼吸设备等。
    - 航空航天: 大气压力监测、气流控制。
    - 暖通空调系统: 流量校准、室内空气质量监测。
    - 工业自动化: 真空压力监控、液位检测。
    使用建议:
    - 对于液体介质应用,务必确保正确安装以避免污染。
    - 使用过程中注意防尘、防水,确保传感器长期稳定运行。

    兼容性和支持


    HSC系列传感器兼容多种电气标准,包括I2C和SPI接口,可直接连接到微处理器,便于集成。同时,Honeywell公司提供了详尽的技术支持和维护服务,确保客户无忧使用。

    常见问题与解决方案


    - 问题: 传感器无法正常工作。
    - 解决办法: 检查供电电压是否在3.3 Vdc至5.0 Vdc之间,确认正确的连接方式。
    - 问题: 读数不稳定。
    - 解决办法: 检查安装环境是否符合要求,特别是湿度和振动条件。

    总结和推荐


    TruStability® HSC系列传感器凭借其高精度、稳定性和灵活的配置选项,在众多工业应用中表现出色。其广泛的压力测量范围和兼容多种介质的能力使其成为市场上极具竞争力的产品。对于需要高精度和可靠性的应用,HSC系列是理想的选择。强烈推荐在各种高端工业应用中使用此系列产品。

HSCDLND001PGAA5参数

参数
输出类型 -
压力类型 排气式 计量
最大工作压力 68.95KPa
工作压力范围 6.89KPa
最大工作供电电压 5.25V
最小工作供电电压 4.75V
精度 ±0.25%
通用封装 DIP-8
安装方式 通孔安装,顶部安装
零件状态 在售
包装方式 散装

HSCDLND001PGAA5厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HSCDLND001PGAA5数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL HSCDLND001PGAA5 HSCDLND001PGAA5数据手册

HSCDLND001PGAA5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 85.569 ¥ 723.0581
10+ $ 70.7508 ¥ 597.8443
25+ $ 64.491 ¥ 544.949
50+ $ 63.0525 ¥ 532.7936
100+ $ 61.7085 ¥ 521.4368
库存: 74
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 723.05
