HSCMAND030PGAA5

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 排气式 计量 206.84KPa 4.75V 5.25V 413.69KPa ±0.25% 8-SMD 贴片安装,顶部安装 10mm(长度)*13.75mm(高度)
供应商型号: Q-HSCMAND030PGAA5
供应商: 期货订购
标准整包数: 100

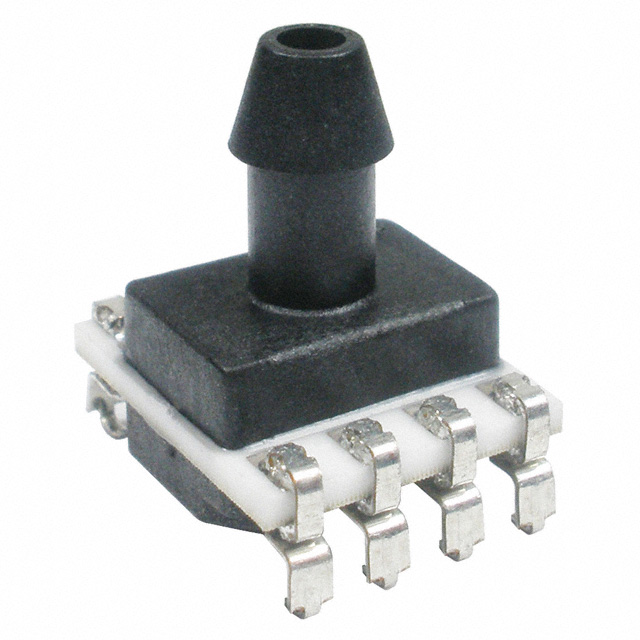

HONEYWELL 压力传感器 HSCMAND030PGAA5

HSCMAND030PGAA5概述


    产品简介


    TruStability® Board Mount压力传感器是一种高性能硅陶瓷(HSC)系列压力传感器,适用于广泛的工业应用。它能够通过模拟或数字输出读取传感器的全量程压力和温度范围。这种传感器主要应用于空气和其他非离子气体的压力测量,也可用于某些非腐蚀性液体的压力测量。产品具有高精度、宽压力范围和小巧的封装尺寸,使得它们在多种设备和系统中得到广泛应用。

    技术参数


    - 压力量程:
    - 绝对压力:±1.6 mbar到±10 bar(±160 Pa到±1 MPa;±0.5 inH2O到±150 psi)
    - 差分压力:±60 mbar到±10 bar(±6 kPa到±1 MPa;±1 psi到±150 psi)
    - 表压:±1.6 mbar到±40 mbar(±160 Pa到±4 kPa;±0.5 inH2O到±30 inH2O)
    - 电源电压:
    - 模拟版本:3.3 Vdc 或 5.0 Vdc
    - 数字版本:3.3 Vdc 或 5.0 Vdc
    - 工作温度范围:
    - 绝对最大温度:-40°C到85°C(-40°F到185°F)
    - 补偿温度范围:0°C到50°C(32°F到122°F)
    - 总误差带:
    - ±0.25% FSS BFSL(满量程跨度最佳拟合直线)
    - 启动时间:
    - 模拟版本:5ms
    - 数字版本:3ms

    产品特点和优势


    TruStability® Board Mount压力传感器具有多种优势,包括:
    - 高精度和稳定性: 准确度为±0.25% FSS BFSL,确保传感器在长期使用后的性能稳定可靠。
    - 多功能性: 可以测量绝对、表压和差分压力,适应不同应用场景。
    - 小尺寸设计: 封装尺寸仅为10 mm x 10 mm,非常适合空间有限的应用场合。
    - 低功耗: 功耗低于10 mW,延长电池寿命并减少系统功耗要求。
    - 兼容性强: 支持C或SPI接口,方便与微处理器直接连接。

    应用案例和使用建议


    TruStability® Board Mount压力传感器广泛应用于多个领域,例如:
    - 医疗行业: 用于麻醉机、呼吸机和睡眠呼吸暂停监测设备。
    - 工业控制: 用于楼宇自动化系统(HVAC)、过程控制系统和液位测量。
    使用建议:
    - 在使用前确保所有端口正确安装,并且传感器处于正确的方向以防止杂质进入内部。
    - 对于液体介质应用,务必选择正确的压力范围和介质选项,避免损伤传感器。

    兼容性和支持


    TruStability® Board Mount压力传感器具有出色的兼容性,可与多种电子元件和系统无缝集成。厂商提供详尽的技术支持和维护服务,确保客户能够充分利用产品的各项功能。

    常见问题与解决方案


    常见问题及解决方法:
    - 问题:传感器在高压下不工作。
    - 解决方案: 确认输入压力是否超出最大过压范围。检查传感器是否有损坏迹象。
    - 问题:传感器输出不稳定。
    - 解决方案: 确保传感器已正确接地,并检查电源电压是否稳定。

    总结和推荐


    TruStability® Board Mount压力传感器凭借其高精度、稳定性、小尺寸和低功耗等显著优点,成为各种应用的理想选择。产品在工业控制、医疗设备等领域表现出色,适合需要精确测量和稳定性的场景。总的来说,我们强烈推荐使用这款传感器。如果您需要更多关于产品的详细信息,可以访问Honeywell官网获取更多资料。

HSCMAND030PGAA5参数

参数
最大工作供电电压 5.25V
最小工作供电电压 4.75V
精度 ±0.25%
输出类型 -
压力类型 排气式 计量
最大工作压力 413.69KPa
工作压力范围 206.84KPa
长*宽*高 10mm(长度)*13.75mm(高度)
通用封装 8-SMD
安装方式 贴片安装,顶部安装
零件状态 在售
包装方式 管装

HSCMAND030PGAA5厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HSCMAND030PGAA5数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL HSCMAND030PGAA5 HSCMAND030PGAA5数据手册

HSCMAND030PGAA5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 77.975 ¥ 639.395
150+ $ 67.7875 ¥ 555.8575
500+ $ 60.25 ¥ 494.05
库存: 10000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 63939.5
直接购买
加入购物车
