CSCA0100A000B15B01

产品分类: 电流传感器
厂牌: HONEYWELL
产品描述: 3μs -14.25V 17mA ±15.75V 双向 ±1% 100A ±2% 底座安装 40mm*35mm*29mm
供应商型号: JY-CSCA0100A000B15B01
供应商: 云汉优选
标准整包数: 1

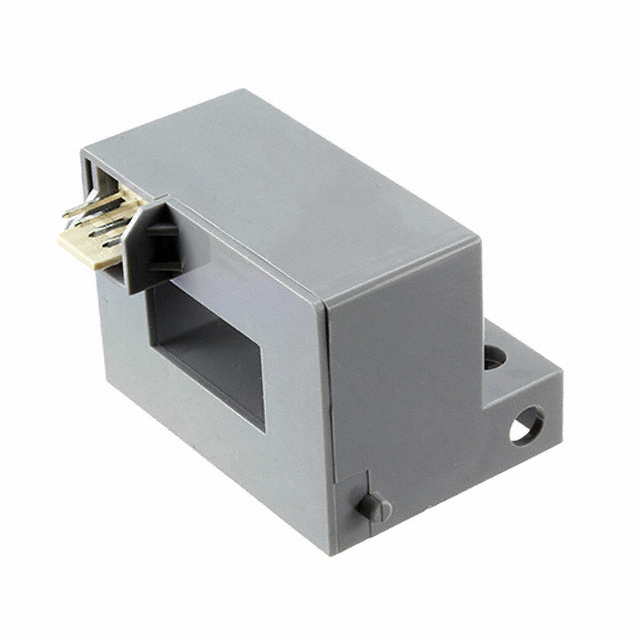

HONEYWELL 电流传感器 CSCA0100A000B15B01

CSCA0100A000B15B01概述

    CSCA-A 系列霍尔效应无芯电流传感器技术手册

    1. 产品简介


    CSCA-A 系列霍尔效应无芯电流传感器基于霍尔效应原理设计,该效应是一种磁性材料在磁场作用下产生输出电压的现象。这些传感器能够测量流经主导体的电流,通过霍尔效应装置(HED)输出一个与电流幅度和相位线性相关的电压信号。它们被广泛应用于各类电子产品和系统中,包括变频驱动器、接地故障检测器、电流反馈控制系统、机器人、不间断电源(UPS)、电信电源供应、焊接电源供应及汽车电池管理系统等。

    2. 技术参数


    - 测量范围:CSCA-A系列可测量交流、直流和脉冲电流,峰值测量范围可达±150A到±900A。
    - 精度:在IPN(额定电流)下精度为±2%,线性误差小于±1%。
    - 输出特性:在额定电流(IPN)下的典型输出电压为4V±1%,响应时间为3μs至7μs。
    - 供电要求:需±15Vdc供电,工作电流约为17mA,供电电压允许偏差±5%。
    - 电气隔离:传感器提供高电气隔离度,适合多种电力系统。
    - 环境适应性:操作温度范围为-10°C至80°C,储存温度范围为-25°C至85°C。

    3. 产品特点和优势


    - 多功能性:可以测量不同类型电流,满足多样化需求。
    - 性价比:具备良好的成本效益比。
    - 低功耗:设计紧凑,低功耗,便于集成。
    - 隔离特性:高电隔离,确保系统的安全运行。
    - 合规性:符合RoHS标准,获得CE、UL认证(待批准)。

    4. 应用案例和使用建议


    CSCA-A系列电流传感器因其宽广的测量范围和优良的电气隔离特性,适用于各种电力控制和监控场景。例如,在变频驱动器中,它们可以有效地监测电机运行状态;在汽车电池管理系统中,可以实时监控电池充电情况。为了优化使用效果,建议定期检查连接和校准输出,以保证长期稳定运行。

    5. 兼容性和支持


    CSCA-A系列传感器采用Molex或Gallant接口连接,方便与其他系统兼容。制造商提供详尽的产品说明书和在线技术支持,确保客户能够顺利部署和使用产品。

    6. 常见问题与解决方案


    - 问题1:传感器输出不稳定。
    - 解决方案:检查电源电压是否在允许范围内,进行必要的校准调整。
    - 问题2:传感器过热。
    - 解决方案:确认工作环境温度不超过规定范围,考虑外部散热措施。

    7. 总结和推荐


    综上所述,CSCA-A系列霍尔效应无芯电流传感器凭借其广泛的测量范围、优秀的电气隔离特性及可靠的操作性能,成为市场上一款极具竞争力的产品。对于需要精确电流测量的应用场景,我们强烈推荐选用此系列传感器。

CSCA0100A000B15B01参数

参数
磁类型 双向
精度 ±2%
最大供电电流 17mA
最大工作供电电压 ±15.75V
检测电流 100A
线性度 ±1%
最小工作供电电压 -14.25V
灵敏度 -
响应时间 3μs
输出类型 -
长*宽*高 40mm*35mm*29mm
安装方式 底座安装
零件状态 在售
包装方式 散装

CSCA0100A000B15B01厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

CSCA0100A000B15B01数据手册

厂牌 PDF简要描述 下载
HONEYWELL 电流传感器 HONEYWELL CSCA0100A000B15B01 CSCA0100A000B15B01数据手册

CSCA0100A000B15B01封装设计

查看详情并下载
Symbol
Footprint
3D Model
