首页  >  产品百科  >  77343-04.0HG-01

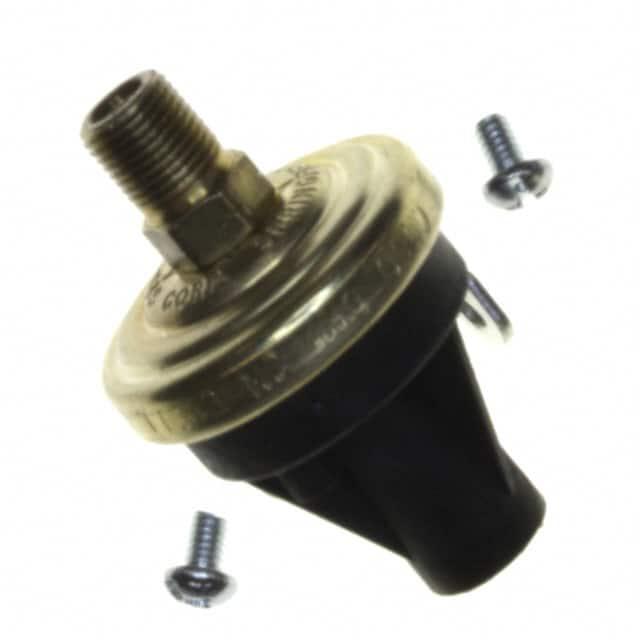

77343-04.0HG-01

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 开关 SPST-NC 13.546KPa 13.546Kpa 螺纹安装
供应商型号: 480-2061-ND
供应商: Digi-Key
标准整包数: 1
HONEYWELL 压力传感器 77343-04.0HG-01

77343-04.0HG-01概述


    产品简介


    Honeywell Sensing and Control 提供一系列坚固耐用的压力、真空和活塞开关产品,专为在恶劣环境中长时间运行而设计。这些电子元器件广泛应用于汽车、泳池和水疗系统、动力换档变速箱、防抱死刹车系统、挖掘机液压系统、水泵系统和牙科空气压缩机等多个领域。产品主要包括超重型压力开关(10-400 psi)、延长使用寿命的压力开关(0.5-150 psi)、延长使用寿命的真空开关(1.1-22” Hg)、延长使用寿命的活塞开关(200-1000 psi)以及环境密封的极端耐用开关(35-3000 psi)。

    技术参数


    - 超重型压力开关(Ultra Duty Pressure Switches)
    - 工作压力范围:10-400 psi
    - 操作压力:500 psi
    - 额定压力:2000 psi
    - 爆破压力:4000 psi
    - 连接器:1/8-27 NPT 男性螺纹
    - 温度范围:-40°F 到 +250°F
    - 终端:#8-32 螺丝,1/4" 式刀片,280 系列 Metri-Pack
    - 触点类型:银合金,镀金
    - 额定电流:电阻型 15 A - 6 VDC, 8 A - 12 VDC, 4 A - 24 VDC;感应型 1 A - 120 VAC, 0.5 A - 240 VAC
    - 延长使用寿命的真空开关(Extended Duty Vacuum Switches)
    - 工作真空范围:1.1-22” Hg
    - 最大操作压力:30” Hg 真空
    - 爆破压力:150 psi
    - 连接器:1/8-27 NPT 男性螺纹
    - 温度范围:-40°F 到 +250°F
    - 终端:#8-32 螺丝,1/4" 式刀片,280 系列 Metri-Pack
    - 触点类型:银合金,镀金
    - 额定电流:电阻型 15 A - 6 VDC, 8 A - 12 VDC, 4 A - 24 VDC;感应型 1 A - 120 VAC, 0.5 A - 240 VAC
    - 延长使用寿命的活塞开关(Extended Duty Piston Switches)
    - 压力范围:200-1000 psi
    - 操作压力:1000 psi
    - 额定压力:2000 psi
    - 爆破压力:3000 psi
    - 连接器:1/2-20 UNF (O形圈)
    - 温度范围:-40°F 到 +250°F
    - 终端:#8-32 螺丝,1/4" 式刀片,280 系列 Metri-Pack
    - 触点类型:银合金,镀金
    - 额定电流:电阻型 15 A - 6 VDC, 8 A - 12 VDC, 4 A - 24 VDC;感应型 1 A - 120 VAC, 0.5 A - 240 VAC

    产品特点和优势


    这些电子元器件具备多项优势:
    - 高强度设计:采用镀钢和螺钉机械组件,3件式结构,能够承受突然的压力冲击和高系统压力。
    - 耐用性:产品经过严苛测试,具备出色的耐温、耐震能力,适用于各种复杂的工作环境。
    - 紧凑尺寸:例如,超重型压力开关的高度仅约2.3英寸(约5.8厘米),直径约1.47英寸(约3.7厘米),便于安装和维护。
    - 精准调整:开关具有宽泛的可调设定点范围,满足不同应用需求。

    应用案例和使用建议


    - 汽车制造:在制动系统、变速箱等关键部件中使用压力和真空开关,以确保安全运行。
    - 工业自动化:用于监测和控制泵系统和液压系统的压力,提高生产效率和安全性。
    - 航空航天:在液压系统中使用活塞开关,提供准确的压力监控和保护。
    使用建议:
    - 安装时需注意避免高温和振动影响,确保连接稳定。
    - 对于特定介质(如水),应选择合适材料的膜片,以防止损坏。

    兼容性和支持


    Honeywell Sensing and Control 的产品可以与其他标准电气元件和设备进行集成。厂商提供了全面的技术支持,包括定制化设计、原型开发、实验室测试和售后服务。客户可以通过官方渠道联系技术支持部门,解决任何技术问题。

    常见问题与解决方案


    - Q: 产品是否适合高温环境?
    - A: 产品在正常操作温度范围内为 -40°F 到 +250°F。在极端温度环境下,建议进行额外的保护措施,如增加散热装置。

    - Q: 如何正确安装产品以避免损坏?
    - A: 在安装过程中,务必使用扳手紧固底座上的六角螺母,而不是其他部分,以免损坏产品或导致保修失效。

    总结和推荐


    Honeywell Sensing and Control 的电子元器件在耐用性、精度和可靠性方面表现出色,是工业应用中理想的解决方案。特别是其对极端条件的适应能力和可调节性,使得它们在众多领域中得到了广泛应用。强烈推荐这些产品用于需要高性能和长期稳定性的应用场合。

77343-04.0HG-01参数

参数
最小工作供电电压 -
精度 -
输出类型 SPST-NC
压力类型 开关
最大工作压力 13.546Kpa
工作压力范围 13.546KPa
最大工作供电电压 -
安装方式 螺纹安装
应用等级 工业级
零件状态 在售
包装方式 盒装

77343-04.0HG-01厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

77343-04.0HG-01数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL 77343-04.0HG-01 77343-04.0HG-01数据手册

77343-04.0HG-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 36.7744 ¥ 307.7558
5+ $ 33.8562 ¥ 283.3337
10+ $ 33.826 ¥ 283.0813
库存: 75
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 307.75
