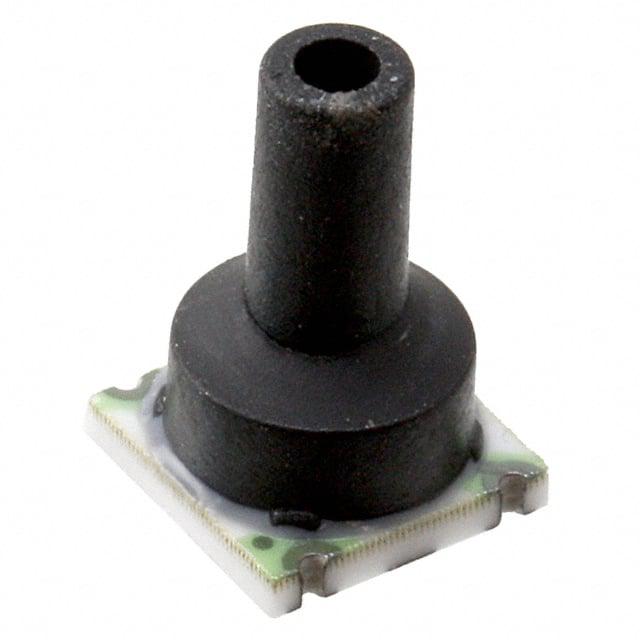

NBPLLNN030PGUNV

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 排气式 计量 Wheatstone Bridge 206.84KPa 1.8V 12V 413.69KPa ±0.25% 贴片安装,顶部安装 7mm(长度)*7mm(宽度)
供应商型号: 785-NBPLLNN030PGUNV
供应商: Mouser
标准整包数: 1
HONEYWELL 压力传感器 NBPLLNN030PGUNV

NBPLLNN030PGUNV概述

    # Honeywell NBP系列基本板装压力传感器技术手册

    产品简介


    Honeywell的NBP系列基本板装压力传感器是低压力传感器,专为医疗和工业应用设计。这些传感器未经放大和补偿,提供简单的、成本效益高、基础性能的mV输出信号。它们具有无限的压力信号分辨率,并能在-40°C到125°C的温度范围内正常工作。NBP系列非常适合那些希望自行进行补偿、校准和放大的客户,以利用裸传感器输出的最大分辨率。此外,NBP系列提供了多种封装样式和安装选项,便于设备制造商将产品集成到他们的应用中。

    技术参数


    - 测量范围:60 mbar到10 bar(1 psi到150 psi)
    - 供电电压:1.8 V至12.0 Vdc
    - 存储温度:-40°C至125°C
    - 绝对最大额定值:
    - 供电电压:±12.0 Vdc
    - 焊接时间和温度:
    - 铅焊温度(DIP):最高4秒,250°C [482°F]
    - 峰值回流温度(无引线SMT):最多15秒,250°C [482°F]
    - 指定温度范围:-40°C至125°C
    - 准确度:±0.25% FSS BFSL
    - 输入电阻:2.4kΩ至5.5kΩ
    - 热效应电阻变化:1200至3200 ppm/°C
    - 其他规格:
    - 湿度:所有外部表面适用0%RH至95%RH,非冷凝;内部表面适用0%RH至100%RH,冷凝
    - 振动:符合MIL-STD-202F标准,方法214A,条件1E(15 g,10 Hz至2 kHz)
    - 冲击:符合MIL-STD-202F标准,方法213B,条件F(100 g,6 ms持续时间)

    产品特点和优势


    小巧尺寸
    - 包装尺寸(最小7 mm x 7 mm [0.276 in x 0.276 in]),比大多数板装压力传感器更小,占用更少的PCB空间,易于在拥挤的PCB或小型设备上放置。
    耐用性
    - 宽工作温度范围:-40°C至125°C [-40°F至257°F]
    - 介质兼容性选项:
    - 非凝胶涂层:适用于非腐蚀性、非离子性介质,如干燥空气和气体
    - 凝胶涂层:保护传感器免受凝结影响,允许在可能产生凝结的应用中使用
    灵活性
    - 多种封装样式、压力范围、外壳、凝胶涂层和端口选项,简化了设备制造商的应用集成
    可靠性
    - 符合J-STD-020D标准,MSL 1等级,快速稳定化后可立即进行校准

    应用案例和使用建议


    医疗应用
    - 医院病床
    - 氧气浓缩器
    - 创面治疗
    - 血压监测
    工业应用
    - HVAC变送器
    - 空气运动控制
    - 环境控制
    - 液位指示器
    - 泄漏检测
    - 工业控制
    - 气动控制
    使用建议
    对于需要高精度压力测量的应用,建议在设计阶段充分考虑温度效应和湿度变化的影响,确保压力传感器在极端条件下也能保持良好的性能。在潮湿环境中,建议使用凝胶涂层选项,以避免凝结问题。

    兼容性和支持


    - 兼容性:NBP系列传感器可以与其他电子元件或设备集成,适合各种工业和医疗应用。
    - 支持和维护:Honeywell提供全面的技术文档和支持,包括快速响应报价和样品需求。此外,通过网站上的技术材料,您可以获取大量应用所需的支持材料。

    常见问题与解决方案


    常见问题
    1. 供电电压异常导致电气失效
    2. 温度变化对传感器性能的影响
    解决方案
    1. 确认正确的供电电压和接地连接:错误的连接可能导致电气故障。
    2. 考虑温度效应:使用适当的校准算法来补偿温度变化对传感器性能的影响。

    总结和推荐


    NBP系列基本板装压力传感器以其小巧尺寸、耐用性和灵活性,在医疗和工业应用中表现出色。它具有广泛的工作温度范围和多种介质兼容性选项,使得设备制造商能够轻松将其集成到各种应用中。其卓越的制造质量和Honeywell提供的技术支持使其在市场上具有很强的竞争力。因此,我强烈推荐此产品给需要低成本、高性能压力传感器的客户。

NBPLLNN030PGUNV参数

参数
最大工作供电电压 12V
最小工作供电电压 1.8V
精度 ±0.25%
输出类型 Wheatstone Bridge
压力类型 排气式 计量
最大工作压力 413.69KPa
工作压力范围 206.84KPa
长*宽*高 7mm(长度)*7mm(宽度)
安装方式 贴片安装,顶部安装
应用等级 工业级
零件状态 在售
包装方式 散装

NBPLLNN030PGUNV厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

NBPLLNN030PGUNV数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL NBPLLNN030PGUNV NBPLLNN030PGUNV数据手册

NBPLLNN030PGUNV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.93 ¥ 176.8585
5+ $ 18.282 ¥ 151.6741
10+ $ 17.3232 ¥ 146.381
25+ $ 16.1568 ¥ 136.525
50+ $ 15.3144 ¥ 129.4067
500+ $ 14.1435 ¥ 119.5126
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 176.85
