首页  >  产品百科  >  NBPLLNS001PGUNV

NBPLLNS001PGUNV

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 排气式 计量 Wheatstone Bridge 6.89KPa 1.8V 12V 68.95KPa ±0.25% SMD 贴片安装,顶部安装 7mm(长度)*7mm(宽度)
供应商型号: N-NBPLLNS001PGUNV
供应商: 云汉优选
标准整包数: 1

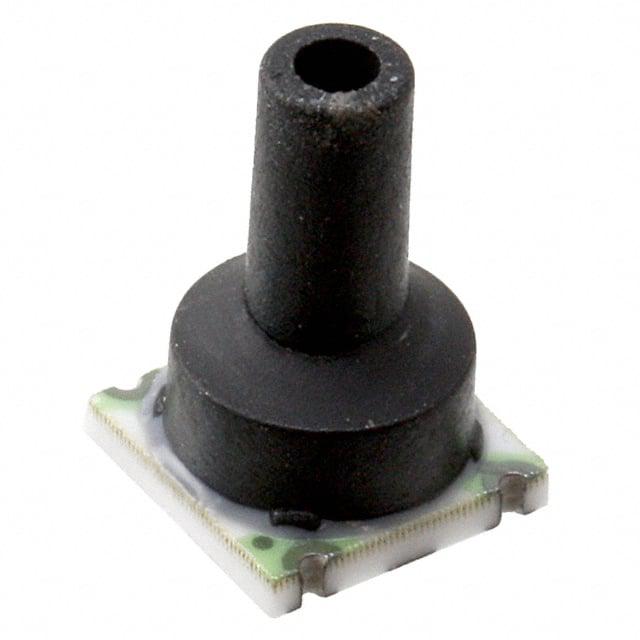

HONEYWELL 压力传感器 NBPLLNS001PGUNV

NBPLLNS001PGUNV概述


    产品简介


    Honeywell的TBP系列和NBP系列基本板载压力传感器是为食品级和非食品级医疗和工业应用设计的压力传感器。这两个系列分别是温度补偿/未放大(TBP)和未补偿/未放大的(NBP)。这些传感器均采用压阻式硅技术,提供比例输出。TBP系列经过温度补偿,而NBP系列则未经过温度补偿。它们适合用于测量无腐蚀性、非离子性的气体(如空气和其他干燥气体)和液体,特别是当选择硅胶涂层选项时,可用于检测潮湿环境中的压力。

    技术参数


    操作温度范围
    - TBP系列:-40°C至85°C(-40°F至185°F)
    - NBP系列:-40°C至125°C(-40°F至257°F)
    电源电压
    - TBP系列:1.5V至12V直流
    - NBP系列:1.8V至12V直流
    供电电流(在5.0V直流下)
    - TBP系列:0.6mA至1mA
    - NBP系列:1.5mA至2.5mA
    输出精度
    - TBP系列:最大偏差为±0.25%FSS BFSL
    - NBP系列:未指定具体数值
    压力范围
    - 60mbar至10bar(1psi至150psi)

    产品特点和优势


    1. 小巧尺寸:最小封装尺寸为7mm x 7mm,适用于空间受限的应用场合。
    2. 广泛的温度适应性:可在极端环境下稳定工作,范围从-40°C到125°C。
    3. 快速校准:在回流焊接后即可立即进行校准,便于集成到设备中。
    4. 多种材料兼容性:根据不同的介质要求,可以选择无凝露的干式和含凝露的湿式涂层,满足不同应用场景的需求。
    5. 食品安全认证:产品符合北美、欧洲和亚洲的食品安全标准,如NSF-169、BPA Free和LFGB。

    应用案例和使用建议


    应用案例
    - 医疗领域:血氧浓度监测、医院病床、氧气浓缩器和伤口治疗。
    - 工业领域:气流控制、环境控制、HVAC系统、工业控制系统、泄漏检测等。
    使用建议
    - 在设计时考虑传感器的工作温度范围,确保其能够在实际环境中正常工作。
    - 针对不同应用场景选择合适的压力范围和接口类型,如需要处理液体时选择硅胶涂层选项。
    - 注意正确连接电源电压,避免反接导致电气损坏。

    兼容性和支持


    兼容性
    - 该产品可与Honeywell其他压力传感器系列兼容,包括TruStability HSC、SSC、NSC和TSC系列;Basic ABP系列;24PC系列和26PC系列。
    - 通过标准的表面贴装技术(SMT)和通孔技术(DIP),易于集成到各种电路板设计中。
    支持
    - 提供技术支持和服务,如有任何问题可通过客户服务中心获得帮助。

    常见问题与解决方案


    1. 问题:如何防止反向电压造成电气损坏?
    - 解决方案:严格按照技术手册的指导连接电源电压,避免电源反接。
    2. 问题:传感器能否在潮湿环境中可靠工作?
    - 解决方案:选择带有硅胶涂层的传感器型号,以防止凝露影响。
    3. 问题:在高温环境下传感器能否保持准确性?
    - 解决方案:确认所选型号是否经过温度补偿,以确保在高温下的稳定性。

    总结和推荐


    Honeywell的TBP系列和NBP系列基本板载压力传感器以其紧凑的尺寸、广泛的温度适应性和高可靠性成为市场上备受青睐的产品。它们广泛应用于医疗和工业领域,特别是在需要精确压力测量的应用中表现出色。对于追求高性能和灵活性的用户来说,这些传感器无疑是理想的选择。因此,我强烈推荐使用这些产品来满足各类压力传感需求。

NBPLLNS001PGUNV参数

参数
最大工作压力 68.95KPa
工作压力范围 6.89KPa
最大工作供电电压 12V
最小工作供电电压 1.8V
精度 ±0.25%
输出类型 Wheatstone Bridge
压力类型 排气式 计量
长*宽*高 7mm(长度)*7mm(宽度)
通用封装 SMD
安装方式 贴片安装,顶部安装
应用等级 工业级
零件状态 在售
包装方式 散装

NBPLLNS001PGUNV厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

NBPLLNS001PGUNV数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL NBPLLNS001PGUNV NBPLLNS001PGUNV数据手册

NBPLLNS001PGUNV封装设计

查看详情并下载
Symbol
Footprint
3D Model
