76578-B00000100-01

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 开关 SPST-NC 68.95KPa 3.44738MPa 螺纹安装 58.42mm(高度)
供应商型号: Q-76578-B00000100-01
供应商: 期货订购
标准整包数: 25

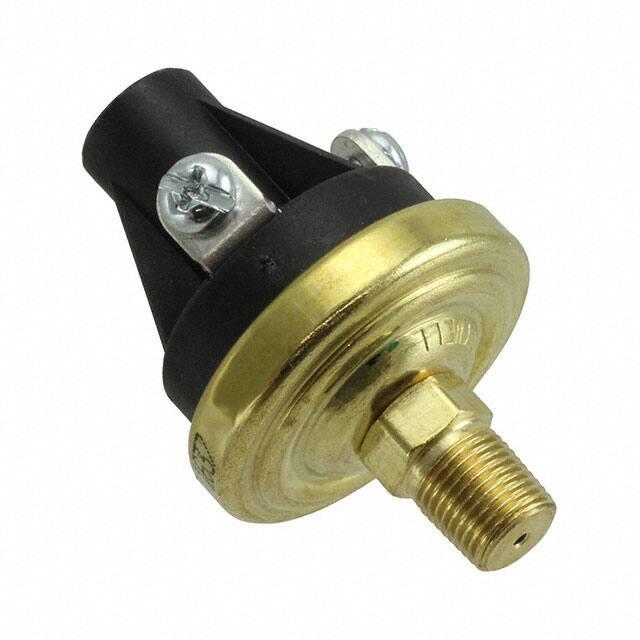

HONEYWELL 压力传感器 76578-B00000100-01

76578-B00000100-01概述

    # 5000 Series Extended Duty Pressure Switch: A Comprehensive Guide

    产品简介


    产品类型
    5000系列压力开关是一种专门设计用于长期运行应用的电子元器件。它具有多种终端选择,包括螺纹终端和Metri-Pack终端。
    主要功能
    这种压力开关能够在工厂设置后进行现场调整,特别适用于真空和压力控制。它具备坚固耐用的构造,小尺寸和高精度的设定点。
    应用领域
    该压力开关广泛应用于空气、机油(如电机油和变速箱油)、喷气燃料和其他类似的碳氢化合物介质。适用于需要高压和高温稳定性的工业场合。

    技术参数


    - 类型:直接动作式双刀单掷接触
    - 接触材料:银合金,镀金
    - 设定点范围:0.5至150 psi
    - 额定工作压力:
    - 0.5-24 psi设定点范围时为150 psi
    - 25-150 psi设定点范围时为250 psi
    - 压力证明等级:500 psi
    - 爆裂压力:
    - 0.5-24 psi设定点范围时为750 psi
    - 25-150 psi设定点范围时为1250 psi
    - 电路特性:SPST-N.O., N.C., 单电路可调,双电路可调,以及N.O./N.O.和N.C./N.C.双电路
    - 耐压等级:
    - 电阻负载:15 A - 6 VDC;8 A - 12 VDC;4 A - 24 VDC
    - 感性负载:1 A - 120 VAC;0.5 A - 240 VAC
    - 膜片材质:聚酰亚胺薄膜
    - 温度范围:-40°F 至 +250°F
    - 连接器:1/8 -27 NPT 内螺纹
    - 终端类型:#8-32 螺钉,1/4" 刃形终端,280系列Metri-Pack

    产品特点和优势


    5000系列压力开关具有以下几个显著特点和优势:
    - 坚固耐用:适合长期运行,确保稳定性。
    - 紧凑尺寸:便于安装和维护。
    - 高精度设定点:设定点准确度高,适应多种应用场景。
    - 广泛的适用性:适用于各种流体介质,包括航空燃油和液压油等。
    - 多种终端选项:提供多种终端接口以满足不同需求。

    应用案例和使用建议


    应用案例
    这种压力开关在航空、工业自动化、机械设备等领域都有广泛应用。例如,在飞机引擎的燃油系统中,它能精确监控压力变化,确保安全可靠。
    使用建议
    - 确保在操作前正确校准设定点,以符合具体应用要求。
    - 定期检查连接器和终端的密封性,避免泄露。
    - 在恶劣环境中使用时,考虑采用不锈钢或塑料基座以增加耐腐蚀性。

    兼容性和支持


    5000系列压力开关具有广泛的兼容性,可以与其他标准的NPT内螺纹连接器配合使用。制造商提供了详尽的技术支持和维护服务,确保用户能够得到及时的帮助。

    常见问题与解决方案


    1. 问题:设定点无法保持稳定。
    - 解决方案:重新校准设定点,并确保所有连接部件紧密连接。

    2. 问题:设备频繁报警。
    - 解决方案:检查是否存在外部干扰,并确保设定点范围正确设置。
    3. 问题:接线错误导致设备无法正常工作。
    - 解决方案:按照手册中的接线图进行正确接线,确保所有接线无误。

    总结和推荐


    5000系列压力开关以其高精度设定点、耐用性和广泛的适用性,在工业应用中表现出色。它的坚固结构和紧凑设计使其成为众多领域的理想选择。推荐在需要高可靠性压力控制的应用中使用此产品。

76578-B00000100-01参数

参数
最大工作压力 3.44738MPa
工作压力范围 68.95KPa
最大工作供电电压 -
最小工作供电电压 -
精度 -
输出类型 SPST-NC
压力类型 开关
长*宽*高 58.42mm(高度)
安装方式 螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

76578-B00000100-01厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

76578-B00000100-01数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL 76578-B00000100-01 76578-B00000100-01数据手册

76578-B00000100-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 102.2375 ¥ 838.3475
50+ $ 90.2 ¥ 739.64
150+ $ 78.4125 ¥ 642.9825
1500+ $ 74.0625 ¥ 607.3125
2000+ $ 69.7125 ¥ 571.6425
库存: 2500
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 20958.68
