首页  >  产品百科  >  SSCSNBN005PGAA5

SSCSNBN005PGAA5

产品分类: 图像传感器
厂牌: HONEYWELL
产品描述: 4.75V 5.25V SIP-4 通孔安装 27.31mm*25.3mm*22.87mm
供应商型号: N-SSCSNBN005PGAA5
供应商: 云汉优选
标准整包数: 1
HONEYWELL 图像传感器 SSCSNBN005PGAA5

SSCSNBN005PGAA5概述

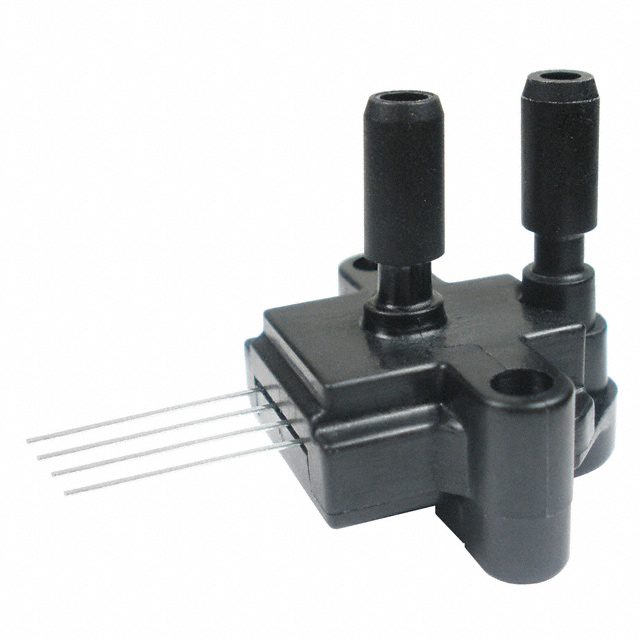

    TruStability® Board Mount压力传感器:产品概述与应用

    产品简介


    TruStability® Board Mount压力传感器是霍尼韦尔(Honeywell)推出的一系列精密传感器,专门设计用于在各种应用中准确测量压力。该系列传感器提供标准精度的硅陶瓷(SSC)型号,能够通过模拟或数字输出来读取指定全量程的压力范围和温度范围内的压力值。TruStability® Board Mount压力传感器适用于空气和其他干燥气体,甚至可以在某些非腐蚀性液体环境中使用。

    技术参数


    - 工作范围: ±1.6 mbar至±10 bar,±160 Pa至±1 MPa,±0.5 inH2O至±150 psi。
    - 供电电压: 3.3 Vdc或5.0 Vdc。
    - 输出方式: 模拟或数字。
    - 温度补偿: 传感器在-20°C到85°C范围内进行校准和温度补偿。
    - 响应时间: 模拟输出响应时间为1ms,数字输出响应时间为0.46ms。
    - 精度: ±0.25 %FSS BFSL(满量程跨度最佳直线度)。
    - 电源电流: 模拟输出为2.8 mA (3.3 Vdc),3.5 mA (5.0 Vdc);数字输出为3.9 mA (3.3 Vdc),4.6 mA (5.0 Vdc)。

    产品特点和优势


    TruStability® Board Mount压力传感器具有诸多独特功能和优势,具体包括:
    - 稳定性与可靠性:行业领先的精度达到±0.25 %FSS BFSL。
    - 广泛适用性:支持多种压力范围,从±1.6 mbar至±10 bar,满足不同的应用需求。
    - 小尺寸设计:仅为10 mm x 10 mm,占用空间小,便于在PCB上放置。
    - 极低功耗:典型功耗小于10 mW,减少系统功耗要求。
    - 灵活配置:提供多种封装选项和引脚配置,简化集成过程。

    应用案例和使用建议


    TruStability® Board Mount压力传感器广泛应用于多个领域,如医疗健康(麻醉机、呼吸机、睡眠呼吸暂停监测设备)、工业控制(楼宇自动化、环境监测)、航空航天、汽车等行业。例如,在楼宇自动化中,可以用于空调系统的室内空气质量监控。建议在使用时注意传感器的安装方向,以确保最佳测量精度。

    兼容性和支持


    该产品与多种微处理器兼容,可通过I2C或SPI接口直接连接。霍尼韦尔提供详细的技术文档和支持服务,帮助用户进行快速集成和故障排除。

    常见问题与解决方案


    常见的问题及其解决方案包括:
    - Q: 如何避免传感器因液体污染而损坏?
    - A: 确保液体仅应用于Port 1,并且没有颗粒物,最好将Port 1朝下放置。
    - Q: 传感器如何进行热稳定性测试?
    - A: 传感器在-20°C到85°C的温度范围内表现出最佳的稳定性和准确性。

    总结和推荐


    TruStability® Board Mount压力传感器以其高精度、稳定性和灵活性成为市场上不可多得的选择。特别适合需要高精度和长寿命的工业和科研应用。综上所述,强烈推荐该产品用于需要精确压力测量的应用场合。

SSCSNBN005PGAA5参数

参数
颜色感应 -
每秒帧数 -
最大工作供电电压 5.25V
最小工作供电电压 4.75V
像素大小 -
像素阵列 -
长*宽*高 27.31mm*25.3mm*22.87mm
通用封装 SIP-4
安装方式 通孔安装
零件状态 在售
包装方式 散装

SSCSNBN005PGAA5厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

SSCSNBN005PGAA5数据手册

厂牌 PDF简要描述 下载
HONEYWELL 图像传感器 HONEYWELL SSCSNBN005PGAA5 SSCSNBN005PGAA5数据手册

SSCSNBN005PGAA5封装设计

查看详情并下载
Symbol
Footprint
3D Model
