首页  >  产品百科  >  HSCMRNN015PAAA5

HSCMRNN015PAAA5

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 绝对 103.42KPa 4.75V 5.25V 206.84KPa ±0.25% 8-SMD 贴片安装 5.8mm(高度)
供应商型号: N-HSCMRNN015PAAA5
供应商: 云汉优选
标准整包数: 1

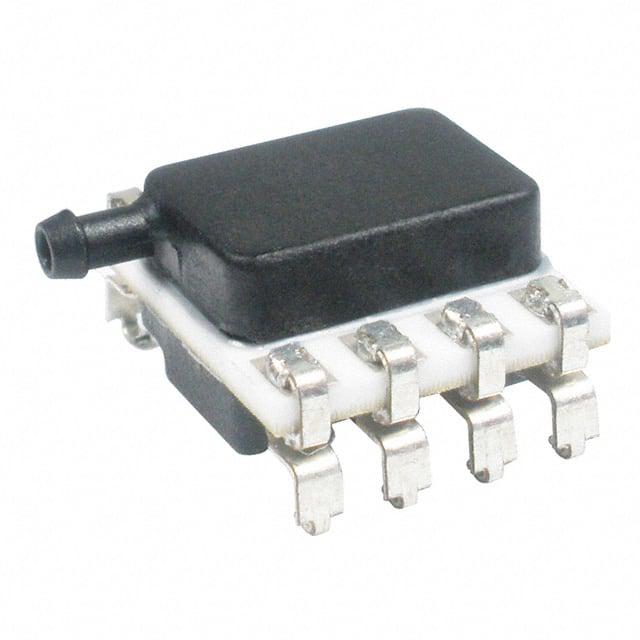

HONEYWELL 压力传感器 HSCMRNN015PAAA5

HSCMRNN015PAAA5概述

    TruStability® Board Mount Pressure Sensors

    产品简介


    TruStability® Board Mount压力传感器系列(HSC系列)是霍尼韦尔公司推出的一款高精度硅陶瓷压阻式压力传感器。该系列产品提供了比例模拟或数字输出信号,能够测量指定的压力范围和温度范围内对压力的响应。传感器经过全面校准和温度补偿,以确保精度和稳定性。适用于非腐蚀性、非离子性气体,如空气及其他干燥气体。HSC系列广泛应用于各种精密测量场合,具有卓越的稳定性和可靠性。

    技术参数


    - 压力范围:±1.6 mbar至±10 bar,±160 Pa至±1 MPa,±0.5 inH2O至±150 psi
    - 电源电压:3.3 Vdc或5.0 Vdc
    - 温度范围:工作温度范围为-20°C至85°C,校准温度范围为0°C至50°C
    - 供电电流:3.3 Vdc下最大2.7 mA,5.0 Vdc下最大3.5 mA
    - 启动时间:模拟版最大5 ms,数字版最大3 ms
    - 响应时间:模拟版1 ms,数字版0.46 ms
    - 输出精度:最大±0.25% FSS BFSL(满量程跨度最佳拟合直线)
    - 总误差带:见图3
    - 总误差带值:不同压力范围的总误差带值见图3

    产品特点和优势


    - 稳定性与可靠性:即使经过长期使用及极端温度条件,传感器依然保持一流的稳定性。
    - 高精度:行业内领先的精度±0.25% FSS BFSL。
    - 接口与封装选项:提供多种端口和封装选择,便于集成。
    - 宽泛的压力范围:覆盖从±1.6 mbar到±10 bar的压力范围。
    - 小型封装:极小的尺寸使其适合狭小空间应用。
    - 超低功耗:极低的功耗(通常小于10 mW),有助于延长电池寿命。
    - 能量效率:支持可选睡眠模式以进一步降低能耗。

    应用案例和使用建议


    HSC系列压力传感器被广泛应用于多个领域,如医疗设备、工业自动化、航空航天、环境监测等。例如,在医院房间空气质量监控系统中,该传感器可以实时监测室内气压变化;在呼吸机应用中,它可以精确控制压力变化,提高患者的治疗效果。
    使用建议:
    - 在安装时应确保液体介质仅应用于Port 1,Port 2不能与液体介质接触。
    - 安装位置最好使Port 1向下,以减少内部颗粒物进入传感器的可能性。
    - 在使用前应检查液体介质是否兼容湿材料,避免损坏传感器。

    兼容性和支持


    HSC系列压力传感器支持多种接口标准,包括I2C和SPI,可与各种微处理器直接接口。同时,霍尼韦尔公司提供了全面的技术支持和售后服务,确保客户在使用过程中获得必要的帮助。

    常见问题与解决方案


    - Q: 如何判断传感器是否损坏?
    - A: 如果发现传感器输出异常或检测到内部故障,可以通过诊断功能进行检测。若诊断结果显示内部故障,则可能需要更换传感器。

    - Q: 如何正确安装以避免传感器受损?
    - A: 确保安装过程中液体介质仅用于Port 1,并避免液体内混入颗粒物。安装时最好使Port 1朝下,避免颗粒物进入传感器。

    总结和推荐


    总体来看,HSC系列压力传感器在设计上非常出色,提供了广泛的测量范围、高精度、超低功耗和高可靠性。这些特性使其成为医疗、工业自动化等领域不可或缺的选择。如果您正在寻找一个可靠且精准的压力传感器,HSC系列无疑是您的首选。
    推荐:强烈推荐使用霍尼韦尔的TruStability® Board Mount压力传感器。

HSCMRNN015PAAA5参数

参数
压力类型 绝对
最大工作压力 206.84KPa
工作压力范围 103.42KPa
最大工作供电电压 5.25V
最小工作供电电压 4.75V
精度 ±0.25%
输出类型 -
长*宽*高 5.8mm(高度)
通用封装 8-SMD
安装方式 贴片安装
零件状态 在售
包装方式 散装

HSCMRNN015PAAA5厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HSCMRNN015PAAA5数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL HSCMRNN015PAAA5 HSCMRNN015PAAA5数据手册

HSCMRNN015PAAA5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 29.7118 ¥ 252.5503
9+ $ 28.3353 ¥ 240.8501
18+ $ 27.5298 ¥ 234.0033
36+ $ 26.9994 ¥ 229.4949
100+ $ 26.469 ¥ 224.9865
库存: 100
起订量: 4 增量: 1
交货地:
最小起订量为:4
合计: ¥ 1010.2
