HAFBLF0050CAAX5

产品分类: 流量传感器
厂牌: HONEYWELL
产品描述: Honeywell 放大 气流传感器, HAF 系列, 介质监测干气体, 最大流量50 sccm, 5 V 直流电源 高温聚合体, 25psi最大压力, 20 mA额定电流
供应商型号: BB-HAFBLF0050CAAX5
供应商: 海外现货
标准整包数: 1

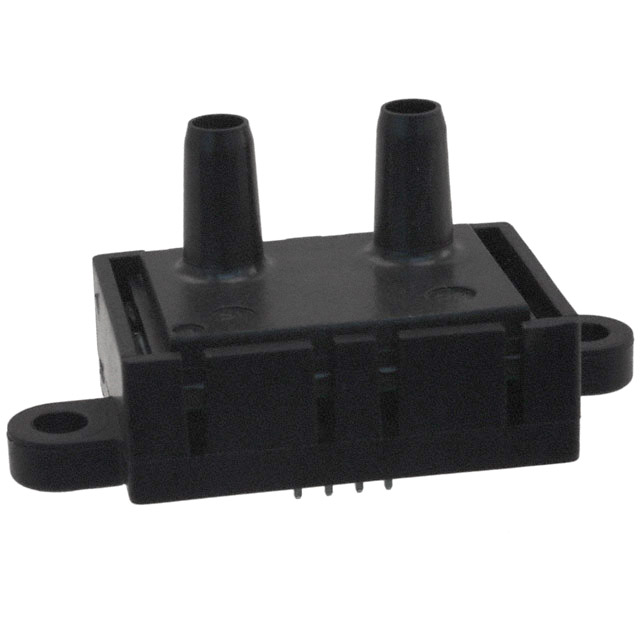

HONEYWELL 流量传感器 HAFBLF0050CAAX5

HAFBLF0050CAAX5概述

    Honeywell ZephyrTM Analog Airflow Sensors - HAF Series

    1. 产品简介


    Honeywell的ZephyrTM系列高精度模拟空气质量流量传感器(HAF系列)是专为测量空气及非腐蚀性气体的质量流量而设计的高性能传感器。其典型全量程范围包括±50、±100、±200、±400或±750 SCCM(标准立方厘米/分钟),也可以根据客户的具体需求提供定制流量范围。这些传感器具有快速响应时间、宽泛的工作范围、线性输出等特点,适用于多种医疗、工业和其他应用场合。

    2. 技术参数


    Honeywell ZephyrTM HAF系列传感器的主要技术参数如下:
    - 电源电压: 3.3 Vdc ±10% 或 5.0 Vdc ±10%
    - 功率消耗: 3.3 Vdc时最大40 mW,5.0 Vdc时最大65 mW
    - 补偿温度范围: 0 °C至50 °C (32 °F至122 °F)
    - 工作温度范围: -20 °C至70 °C (-4 °F至158 °F)
    - 准确度: 见表3
    - 总误差带 (TEB): 见表3
    - 零点准确度: ±0.1% FSS
    - 响应时间: 1毫秒 (典型值)
    - 分辨率: 12位
    - 预热时间: 15毫秒
    - 校准介质: 气体氮气
    - 零点稳定性: 最大偏差±0.06% FSS,在25°C下1000小时后

    3. 产品特点和优势


    ZephyrTM HAF系列传感器的独特优势包括:
    - 快速响应时间:允许应用快速响应空气质量的变化,特别适合于医疗和工业领域的关键应用。
    - 广泛的流量范围:覆盖±50至±750 SCCM的标准流量范围,或根据客户需求定制。
    - 全面校准与温度补偿:客户可移除信号调理相关的额外组件,减少PCB大小及与这些组件相关联的成本。
    - 线性输出:提供更直观的传感器信号,有助于降低生产成本、设计和实施时间。
    - 低压力损失:通常提高医疗应用中的患者舒适度,并减少其他组件如电机和泵的噪音和磨损。
    - 小体积:占用较少的PCB空间,便于安装并可能降低生产成本;PCB尺寸也可能因为空间限制的应用而减小。
    - 符合RoHS标准:满足欧洲联盟对有害物质的限制要求。

    4. 应用案例和使用建议


    Honeywell ZephyrTM HAF系列传感器广泛应用于多个领域,包括但不限于:
    - 医疗应用:麻醉、呼吸治疗、气管切开等。
    - 工业应用:炉通风系统、工业排风控制等。
    - 环境监测:燃料流量比监控、燃气泄漏检测、气体计量等。
    使用建议:
    - 安装时请使用上游5微米过滤器以保持传感器清洁。
    - 保持适当的湿度和避免大颗粒物接触,防止损害传感元件。

    5. 兼容性和支持


    Honeywell提供了详细的文档和技术支持来帮助用户安装和使用ZephyrTM HAF系列传感器。如果需要其他配置或特殊要求,请联系Honeywell获得更多信息和支持。

    6. 常见问题与解决方案


    常见问题及解决方案包括:
    - Q: 传感器是否可以在液体环境中使用?
    - A: 不可以,传感器只能用于测量气体流动。使用于液体可能导致损坏。
    - Q: 如何防止传感器损坏?
    - A: 遵循制造商的指导书,不要将传感器用于非指定用途,如安全紧急停止装置。另外,避免拆卸传感器,并使用上游5微米过滤器以保护传感器免受杂质影响。

    7. 总结和推荐


    综上所述,Honeywell ZephyrTM HAF系列传感器以其出色的准确度、稳定的性能和宽泛的适用范围,在医疗和工业应用中具有极高的市场竞争力。对于需要高精度、稳定性和可定制性的应用场景,强烈推荐使用此款传感器。

HAFBLF0050CAAX5参数

参数
最小工作供电电压 4.5V
精度 ±2.50%
感应范围 50 sccm
流量传感器类型 空气
最大工作供电电压 5.5V
长*宽*高 19.9mm(宽度)*20.3mm(高度)
零件状态 在售
包装方式 散装

HAFBLF0050CAAX5厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HAFBLF0050CAAX5数据手册

厂牌 PDF简要描述 下载
HONEYWELL 流量传感器 HONEYWELL HAFBLF0050CAAX5 HAFBLF0050CAAX5数据手册

HAFBLF0050CAAX5封装设计

查看详情并下载
Symbol
Footprint
3D Model
