HSCDRRN005ND3A5

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 差分 I²C ±1.25KPa 4.95V 5.05V ±10.8474.75 ±0.25% DIP-8 通孔安装
供应商型号: 785-HSCDRRN005ND3A5
供应商: Mouser
标准整包数: 1

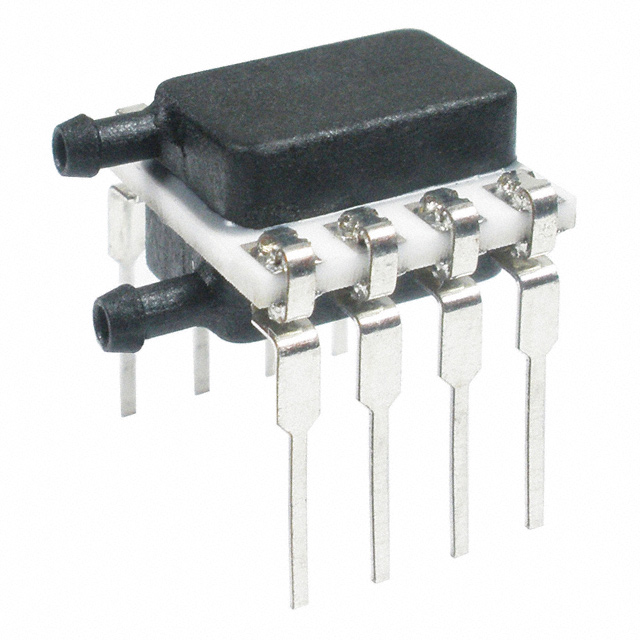

HONEYWELL 压力传感器 HSCDRRN005ND3A5

HSCDRRN005ND3A5概述

    TruStability® Board Mount Pressure Sensors: HSC Series

    1. 产品简介


    TruStability® Board Mount压力传感器HSC系列是一款采用压阻硅材料的高精度压力传感器,适用于测量指定全量程压力范围内的压力。传感器提供比率模拟或数字输出,可广泛应用于多个行业领域,如医疗、工业自动化和环境监测等。

    2. 技术参数


    - 压力范围:±1.6 mbar 至 ±10 bar,±160 Pa 至 ±1 MPa,±0.5 inH2O 至 ±150 psi
    - 供电电压:3.3 Vdc 或 5.0 Vdc
    - 精度:±0.25 %FSS BFSL(满量程跨度最佳拟合直线)
    - 输出类型:模拟或数字输出
    - 温度范围:补偿温度范围为 0 °C 至 50 °C [32 °F 至 122 °F]
    - 启动时间:模拟版本 5 ms,数字版本 3 ms
    - 响应时间:模拟版本 1 ms,数字版本 0.46 ms

    3. 产品特点和优势


    - 稳定性与可靠性:传感器具有出色的长期稳定性,可以减少系统校准需求,提高系统性能。
    - 高精度:行业领先的准确性 ±0.25 %FSS BFSL(满量程跨度最佳拟合直线),简化软件开发并提高系统效率。
    - 多种配置:提供不同的端口和外壳选项,便于集成到制造商的应用中。
    - 宽泛的压力范围:从 ±1.6 mbar 到 ±10 bar,适用于众多独特的应用需求。
    - 小尺寸:迷你 10 mm x 10 mm 封装,占用更少的PCB空间。
    - 低功耗:典型情况下小于 10 mW 的极低功耗。

    4. 应用案例和使用建议


    应用案例:
    - 呼吸机:用于监测患者呼吸过程中的气流。
    - 医院房间空气质量监测:实时监测空气质量变化。
    - HVAC系统:用于空气流量调节和控制。
    使用建议:
    - 在安装过程中,确保传感器不受到任何物理损伤。
    - 确保液体介质只应用于Port 1,避免对其他部件造成损害。
    - 定期检查传感器是否清洁,避免残留物影响输出。

    5. 兼容性和支持


    TruStability® Board Mount压力传感器可与其他电气设备兼容,例如通过I2C或SPI接口进行通信。厂商提供了详细的文档和技术支持,帮助客户解决各种问题。此外,产品符合RoHS和REACH标准,符合国际环保要求。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 传感器无法正常工作 | 检查供电电压和连接是否正确,重新初始化传感器 |
    | 输出信号不稳定 | 检查传感器是否被正确安装,是否存在外部干扰 |
    | 精度不符合预期 | 校准传感器,确保其工作在正确的温度范围内 |

    7. 总结和推荐


    TruStability® Board Mount压力传感器HSC系列凭借其卓越的稳定性和高精度,在多个行业中具有广泛的应用前景。其紧凑的设计、宽泛的压力范围和多种配置选项使其在市场上具有较强的竞争力。总体而言,我们强烈推荐这一系列的产品,尤其是在需要高精度和可靠性的场合下。
    本文详细介绍了TruStability® Board Mount压力传感器HSC系列的技术参数、产品特点和优势、应用案例及建议、兼容性和支持信息以及常见问题与解决方案。该系列传感器是高性能压力测量的理想选择,适用于医疗、工业自动化和环境监测等多种应用领域。

HSCDRRN005ND3A5参数

参数
最大工作供电电压 5.05V
最小工作供电电压 4.95V
精度 ±0.25%
输出类型 I²C
压力类型 差分
最大工作压力 ±10.8474.75
工作压力范围 ±1.25KPa
通用封装 DIP-8
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

HSCDRRN005ND3A5厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HSCDRRN005ND3A5数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL HSCDRRN005ND3A5 HSCDRRN005ND3A5数据手册

HSCDRRN005ND3A5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 117.234 ¥ 990.6273
5+ $ 98.8848 ¥ 835.5766
10+ $ 91.908 ¥ 776.6226
25+ $ 83.3595 ¥ 704.3878
50+ $ 77.973 ¥ 658.8719
库存: 30
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 990.62
