首页  >  产品百科  >  NSCSHHN015PAUNV

NSCSHHN015PAUNV

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 绝对 Wheatstone Bridge 103.42KPa 1.5V 12V 206.84KPa ±0.25% SIP-4 通孔安装 29.62mm*10.58mm*28.96mm
供应商型号: N-NSCSHHN015PAUNV
供应商: 云汉优选
标准整包数: 1

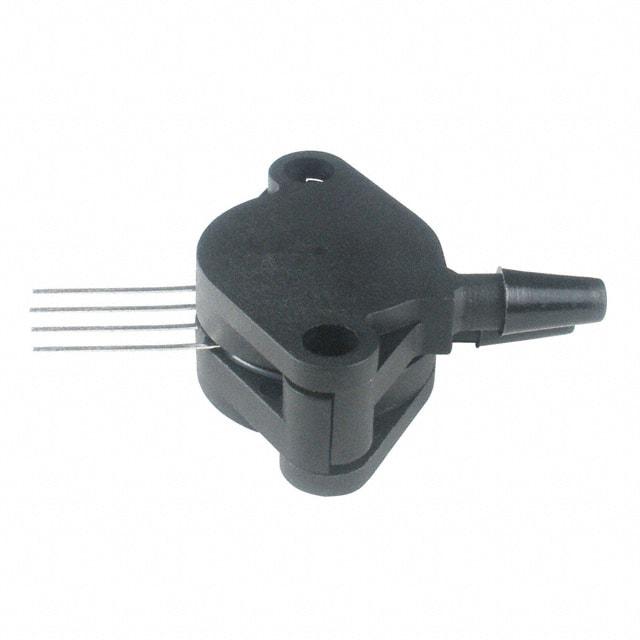

HONEYWELL 压力传感器 NSCSHHN015PAUNV

NSCSHHN015PAUNV概述

    TruStability® Board Mount Pressure Sensors:TSC系列和NSC系列综述

    产品简介


    TruStability® Board Mount压力传感器包括TSC系列(温度补偿/未放大)和NSC系列(未补偿/未放大)。这两种传感器都是压阻式硅压力传感器,提供比率模拟输出,用于读取指定满量程压力范围和温度范围内的压力。

    技术参数


    - 压力范围:
    - TSC系列:±60 mbar至±10 bar,相当于±6 kPa至±1 MPa,±1 psi至±150 psi。
    - NSC系列:±2.5 mbar至±10 bar,相当于±250 Pa至±1 MPa,±1 inH2O至±150 psi。
    - 输出类型:
    - 毫伏模拟输出。
    - 工作温度:
    - TSC系列:-40°C至85°C。
    - NSC系列:-40°C至85°C。
    - 其他参数:
    - TSC系列:温度补偿和未放大。
    - NSC系列:未补偿和未放大。
    - 两者均支持绝对、差分或表压测量。

    产品特点和优势


    - 稳定性:这些传感器具有出色的稳定性和可靠性,在长期使用和极端温度条件下表现优于市场上其他同类产品。
    - 精度:TSC系列的精度达到±0.15% FSS BFSL,有助于减少系统设计时间和提高系统准确性。
    - 灵活性:提供多种封装风格和端口选项,简化集成过程。
    - 小型化:10mm x 10mm的小尺寸使其占用更少的PCB空间,适合紧凑型设备。
    - 低功耗:最低工作电压仅为1.5 Vdc,降低能耗并延长电池寿命。
    - 环境适应性:能够承受-40°C到85°C的温度范围,且能够在高湿度环境下工作。

    应用案例和使用建议


    - 医疗设备:用于患者监护仪和血液分析设备。
    - 工业自动化:用于气动执行机构控制和气体分析仪器。
    - 楼宇自动化:用于暖通空调系统和工业气体监控。
    使用建议:
    - 确保液体介质仅应用于Port 1,因为Port 2不兼容液体。
    - 定期检查端口是否有颗粒物质积聚,以免影响传感器输出。

    兼容性和支持


    - 这些传感器与各种现代无铅焊接工艺兼容,符合RoHS标准。
    - 厂商提供全面的技术支持和维护服务,确保客户能够在应用过程中获得最佳支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 系统校准需求高 | 使用TSC系列进行温度补偿以减少系统校准需求。 |
    | 输出不稳定 | 检查连接线是否松动,确保所有端口正确安装。 |

    总结和推荐


    总体而言,Honeywell的TruStability® Board Mount压力传感器在稳定性、准确性和灵活性方面表现出色,非常适合医疗设备、工业自动化和楼宇自动化等领域。推荐使用,特别是对于需要精确测量和长期稳定性的应用。

NSCSHHN015PAUNV参数

参数
输出类型 Wheatstone Bridge
压力类型 绝对
最大工作压力 206.84KPa
工作压力范围 103.42KPa
最大工作供电电压 12V
最小工作供电电压 1.5V
精度 ±0.25%
长*宽*高 29.62mm*10.58mm*28.96mm
通用封装 SIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 散装

NSCSHHN015PAUNV厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

NSCSHHN015PAUNV数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL NSCSHHN015PAUNV NSCSHHN015PAUNV数据手册

NSCSHHN015PAUNV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 45.6012 ¥ 387.6102
6+ $ 43.4866 ¥ 369.6361
12+ $ 42.2484 ¥ 359.1114
24+ $ 41.4426 ¥ 352.2621
100+ $ 40.6266 ¥ 345.3261
库存: 140
起订量: 3 增量: 1
交货地:
最小起订量为:3
合计: ¥ 1162.83
