76075-00001000-01

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 开关 SPDT 689.48KPa 3.44738MPa 10 psi 螺纹安装 58.42mm(高度)
供应商型号: 76075-00001000-01
供应商: Master
标准整包数: 1

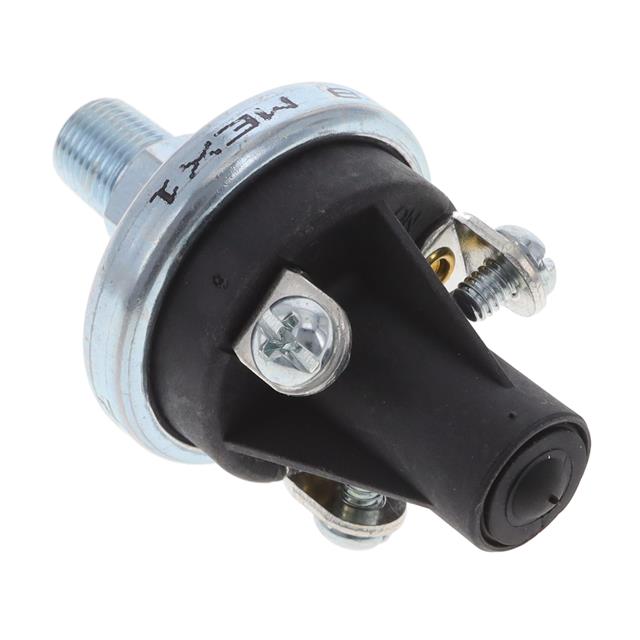

HONEYWELL 压力传感器 76075-00001000-01

76075-00001000-01概述

    5000 Series Extended Duty Pressure Switch

    1. 产品简介


    5000系列压力开关专为长期高负载应用设计,能够在恶劣环境中可靠运行。该压力开关具备工厂预设点设置,但也可以进行现场调整。主要功能包括直动式刀片接触器,能够承受多种流体介质,并通过金属包装形成紧密密封。这一系列产品广泛应用于空气、机油、传动油、喷气燃料以及其他类似碳氢化合物介质的压力控制场合。

    2. 技术参数


    - 开关类型:直动式刀片接触器
    - 接触材料:银合金,镀金
    - 设定点范围:0.5至150 PSI(磅/平方英寸)
    - 操作压力:
    - 0.5至24 PSI设定点范围时,最大为150 PSI
    - 25至150 PSI设定点范围时,最大为250 PSI
    - 证明压力:500 PSI
    - 爆裂压力:
    - 0.5至24 PSI设定点范围时,750 PSI
    - 25至150 PSI设定点范围时,1250 PSI
    - 额定电流:电阻负载15 A - 6 VDC,8 A - 12 VDC,4 A - 24 VDC;电感负载1 A - 120 VAC,0.5 A - 240 VAC
    - 温度范围:-40°F至250°F
    - 连接器:1/8 - 27 NPT螺纹
    - 端子类型:#8-32螺丝,1/4" 刀片,280系列Metri-Pack连接器
    - 电路类型:单极单投常开(SPST-NO)、单极单投常闭(SPST-NC)、单极双电路可调等
    - 外壳材料:底座采用镀钢,盖子采用玻璃纤维增强聚酯

    3. 产品特点和优势


    - 耐用性:由耐腐蚀材料制成,适合于各种工业环境下的应用。
    - 紧凑尺寸:体积小,节省空间。
    - 高精度设定点:通过Kapton膜片确保广泛的流体兼容性,提高操作稳定性。
    - 易于调整:不仅限于出厂预设,还能根据具体需求进行现场调整。

    4. 应用案例和使用建议


    - 应用实例:常用于工业自动化、HVAC系统、航空领域及重型机械中的压力监测与控制。
    - 使用建议:针对不同的操作环境,可以选择不同类型的端子和连接器,如金属或塑料基座。对于需要精确调节的应用场景,可以根据具体压力设定点选择合适的型号。

    5. 兼容性和支持


    - 兼容性:适用于各种工业标准接口,如NPT螺纹连接器,便于安装和替换。
    - 支持服务:提供详尽的技术文档和客户支持,涵盖安装指南、操作手册及故障排除指南等。

    6. 常见问题与解决方案


    - 问题1:接触不良导致开关失效
    - 解决方法:检查接线是否正确连接,必要时重新压接端子。
    - 问题2:操作过程中出现泄漏
    - 解决方法:确认所有密封件均处于良好状态,如有损坏需更换。

    7. 总结和推荐


    5000系列压力开关凭借其耐用的设计、紧凑的尺寸以及宽泛的操作条件,非常适合工业自动化领域中对可靠性要求较高的应用。其广泛的操作范围和灵活的端子选择使其能够适应多样化的应用场景。因此,我强烈推荐这款产品给需要高质量、高性能压力监控设备的用户。

76075-00001000-01参数

参数
工作压力范围 689.48KPa
最大工作供电电压 -
最小工作供电电压 -
精度 10 psi
输出类型 SPDT
压力类型 开关
最大工作压力 3.44738MPa
长*宽*高 58.42mm(高度)
安装方式 螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

76075-00001000-01厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

76075-00001000-01数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL 76075-00001000-01 76075-00001000-01数据手册

76075-00001000-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 65.2692 ¥ 542.6865
5+ $ 63.0347 ¥ 524.1075
10+ $ 59.7522 ¥ 496.5521
25+ $ 59.175 ¥ 484.5839
50+ $ 58.8796 ¥ 482.1649
100+ $ 58.5842 ¥ 479.7459
250+ $ 58.5842 ¥ 479.7459
库存: 183
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 542.68
