首页  >  产品百科  >  HSCSRRD001PD2A3

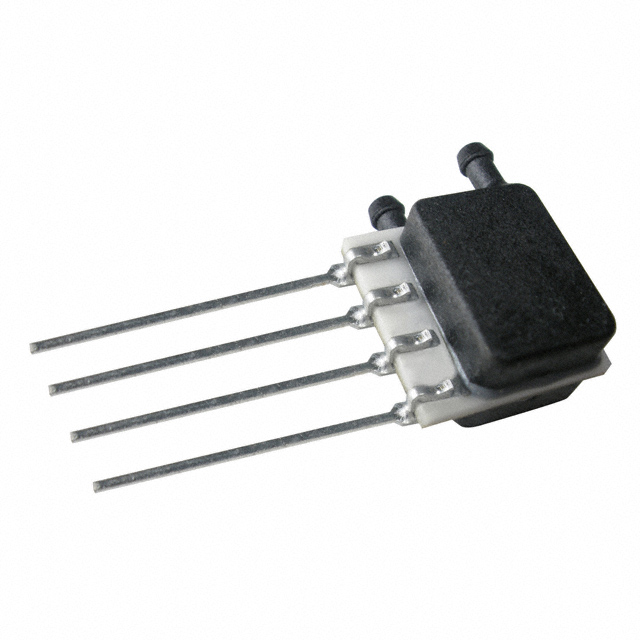

HSCSRRD001PD2A3

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 差分 I²C ±6.89KPa 3V 3.6V ±1.06895MPa ±0.25% SIP-4 通孔安装 6.16mm(宽度)*10mm(高度)
供应商型号: 785-HSCSRRD001PD2A3
供应商: Mouser
标准整包数: 1
HONEYWELL 压力传感器 HSCSRRD001PD2A3

HSCSRRD001PD2A3概述

    TruStability® Board Mount Pressure Sensors HSC Series 技术手册解析

    产品简介


    TruStability® Board Mount Pressure Sensors HSC系列 是一种高精度硅陶瓷压阻式压力传感器,可提供模拟或数字输出,用于读取指定全量程压力范围内的压力。这些传感器经过全面校准和温度补偿,适用于空气和干燥气体等多种非腐蚀性、非离子液体环境。

    技术参数


    - 压力范围:
    - 绝对:±1.6 mbar 到 ±10 bar | ±160 Pa 到 ±1 MPa | ±0.5 inH2O 到 ±150 psi
    - 适用于超低压力传感器的介质:非腐蚀性、非离子液体(高于40 mbar | 4 kPa | 20 inH2O)

    - 供电电压:
    - 模拟版本: 3.3 Vdc 或 5.0 Vdc
    - 数字版本: 3.3 Vdc 或 5.0 Vdc

    - 精度:
    - ±0.25 %FSS BFSL (满量程跨度最佳拟合直线)

    - 工作温度范围:
    - 工作温度: -20°C 至 85°C
    - 校准温度: 0°C 至 50°C

    - 响应时间:
    - 模拟版本: 1ms
    - 数字版本: 0.46ms

    产品特点和优势


    HSC系列 具备高度稳定性与可靠性,能够实现行业内领先的精度,并提供多种封装选项以简化集成。此外,其低功耗特性非常适合电池驱动的应用场合,有助于延长电池寿命。模块化设计使该系列产品能够在多种应用中灵活使用。
    - 行业领先的精度: ±0.25 %FSS BFSL,减少系统软件开发时间。
    - 高爆破压力和过压保护: 确保系统可靠,减少潜在的系统停机时间。
    - 宽广的压力范围: 从 ±1.6 mbar 到 ±10 bar | ±160 Pa 到 ±1 MPa | ±0.5 inH2O 到 ±150 psi,覆盖了广泛的工业应用需求。
    - 极小的尺寸: 仅 10 mm x 10 mm [0.39 in x 0.39 in],便于在空间受限的应用中使用。

    应用案例和使用建议


    HSC系列广泛应用于多个领域,包括但不限于:
    - 医疗保健(如麻醉监测、血液分析、透析)
    - 工业自动化(如流量校准、生命科学、HVAC控制)
    - 流体控制(如空气净化器、睡眠呼吸暂停设备)
    在使用时,应确保传感器正确安装并遵循制造商的使用指南。对于液体介质应用,必须确保介质清洁无杂质,且仅通过 Port 1 注入。在高温或高湿度环境中使用时,建议定期检查以避免材料老化或损坏。

    兼容性和支持


    该系列产品与标准I²C和SPI接口兼容,便于集成到现有系统中。制造商提供了详细的技术文档和支持服务,以帮助用户进行故障排除和维护。针对特殊需求,客户可以请求定制的睡眠模式选项。

    常见问题与解决方案


    - 问题1: 传感器未正常工作。
    - 解决方法: 检查供电电压是否正确;确保连接正确无误;检查校准设置。
    - 问题2: 输出不稳定。
    - 解决方法: 核实温度是否在工作范围内;重新校准传感器。

    总结和推荐


    综上所述,HSC系列压力传感器凭借其卓越的稳定性和精确度,在众多工业和医疗应用中展现出强大的性能优势。它们不仅满足了高精度测量的需求,还具备易于集成的特点。因此,无论是医疗设备还是工业控制系统,HSC系列都是理想的选择。强烈推荐给需要高精度、可靠压力检测的用户。

HSCSRRD001PD2A3参数

参数
精度 ±0.25%
输出类型 I²C
压力类型 差分
最大工作压力 ±1.06895MPa
工作压力范围 ±6.89KPa
最大工作供电电压 3.6V
最小工作供电电压 3V
长*宽*高 6.16mm(宽度)*10mm(高度)
通用封装 SIP-4
安装方式 通孔安装
零件状态 在售
包装方式 散装

HSCSRRD001PD2A3厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HSCSRRD001PD2A3数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL HSCSRRD001PD2A3 HSCSRRD001PD2A3数据手册

HSCSRRD001PD2A3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 54.758 ¥ 462.7051
10+ $ 45.2736 ¥ 382.5619
25+ $ 42.4548 ¥ 358.7431
50+ $ 34.5135 ¥ 291.6391
100+ $ 32.697 ¥ 276.2897
库存: 35
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 462.7
直接购买
加入购物车
