首页  >  产品百科  >  HSCSSNN001PD2A3

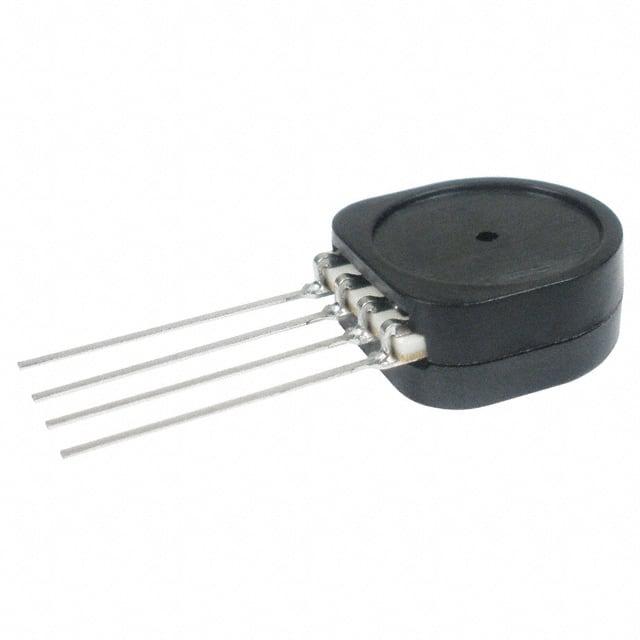

HSCSSNN001PD2A3

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 差分 I²C ±6.89KPa 3V 3.6V ±1.06895MPa ±0.25% SIP-4 通孔安装 12.57mm*5.1mm*13.11mm
供应商型号: Q-HSCSSNN001PD2A3
供应商: 期货订购
标准整包数: 5
HONEYWELL 压力传感器 HSCSSNN001PD2A3

HSCSSNN001PD2A3概述


    产品简介


    TruStability® Board Mount压力传感器属于高精度硅陶瓷系列(HSC),是一种压阻式硅压力传感器,提供比例模拟或数字输出,用于测量指定的全量程压力和温度范围内的压力值。该系列产品主要用于非腐蚀性、非离子气体如空气和其他干燥气体的压力检测,可扩展应用于非腐蚀性、非离子液体,适用于多种独特的应用需求。

    技术参数


    - 测量范围:±1.6 mbar至±10 bar、±160 Pa至±1 MPa、±0.5 inH2O至±150 psi
    - 输出类型:模拟或数字输出(支持I2C和SPI通信协议)
    - 电气特性:
    - 供电电压:3.3 Vdc或5.0 Vdc
    - 工作电流:模拟模式下最大2.8 mA(3.3 Vdc时);数字模式下最大3.9 mA(3.3 Vdc时)
    - 启动时间:模拟模式5ms;数字模式3ms
    - 响应时间:模拟模式1ms;数字模式0.46ms
    - 温度范围:
    - 工作温度范围:-20°C至85°C
    - 补偿温度范围:0°C至50°C
    - 精度:全量程范围内的最大偏差为±0.25% FSS BFSL
    - 兼容性:支持I2C和SPI接口

    产品特点和优势


    - 高稳定性与可靠性:在长期使用及极端温度条件下,仍保持最佳性能,降低了系统校准需求,提高了系统效率。
    - 行业领先的准确性:具有±0.25% FSS BFSL的高精度,减少了软件校正的需求,简化了系统设计。
    - 多功能性:提供多种封装形式(DIP、SMT、SIP)、压力端口和选项,方便集成到不同的应用中。
    - 宽泛的压力范围:支持从±1.6 mbar到±10 bar、±160 Pa至±1 MPa、±0.5 inH2O至±150 psi的压力测量。
    - 小型化设计:占用PCB面积小,便于紧凑空间应用。
    - 超低功耗:典型情况下功耗小于10 mW,延长电池寿命。
    - 液体介质兼容性:支持液体介质,适用于湿度高的环境,与各种非离子流体兼容。

    应用案例和使用建议


    - 医疗健康:用于呼吸机、麻醉机、肺功能测试仪等设备,监测患者的呼吸情况和血压。
    - 工业控制:用于HVAC系统、工业自动化设备的压力监测与控制。
    - 科研:应用于环境科学、流体力学研究等领域,进行精密压力测量。
    使用建议:
    - 确保所有操作符合温度和供电要求,避免供电电压反接导致的电气损坏。
    - 对于液体介质应用,注意选择合适的封装和材料,避免残留物影响传感器性能。
    - 保持传感器的清洁和适当安装位置,减少颗粒物对传感器内部的影响。

    兼容性和支持


    - 兼容性:与主流微处理器的I2C和SPI接口兼容,简化硬件集成过程。
    - 厂商支持:提供详尽的技术文档和支持服务,确保用户能够获得所需的信息和帮助。

    常见问题与解决方案


    - 问题1:传感器供电后无法正常工作。
    - 解决方案:检查供电电压是否符合要求,确保电源连接正确无误。
    - 问题2:测量数据不稳定。
    - 解决方案:确认传感器的安装位置是否合适,避免受到外部振动或电磁干扰。
    - 问题3:传感器输出异常。
    - 解决方案:重新校准传感器,确认测量条件符合要求,确保操作温度处于补偿范围内。

    总结和推荐


    TruStability® Board Mount压力传感器是一款高性能、高精度的板载压力传感器,广泛应用于医疗健康、工业控制及科研领域。其显著的优势在于极高的稳定性和可靠性、宽泛的压力测量范围、以及极低的功耗,特别适合需要精确测量且环境条件复杂的场合。经过详细的技术评估,强烈推荐使用该系列产品以满足各类高端应用需求。

HSCSSNN001PD2A3参数

参数
最小工作供电电压 3V
精度 ±0.25%
输出类型 I²C
压力类型 差分
最大工作压力 ±1.06895MPa
工作压力范围 ±6.89KPa
最大工作供电电压 3.6V
长*宽*高 12.57mm*5.1mm*13.11mm
通用封装 SIP-4
安装方式 通孔安装
零件状态 在售
包装方式 散装

HSCSSNN001PD2A3厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HSCSSNN001PD2A3数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL HSCSSNN001PD2A3 HSCSSNN001PD2A3数据手册

HSCSSNN001PD2A3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 79.9875 ¥ 655.8975
25+ $ 78.025 ¥ 639.805
50+ $ 74.4 ¥ 610.08
100+ $ 71.0875 ¥ 582.9175
150+ $ 64 ¥ 524.8
库存: 500
起订量: 5 增量: 5
交货地:
最小起订量为:5
合计: ¥ 3279.48
