首页  >  产品百科  >  HSCDRRN004MD2A3

HSCDRRN004MD2A3

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 差分 I²C ±400Pa 3.27V 3.33V ±9.7967.5 ±0.25% DIP-8 通孔安装 6.16mm(高度)
供应商型号: HSCDRRN004MD2A3
供应商: TME
标准整包数: 1

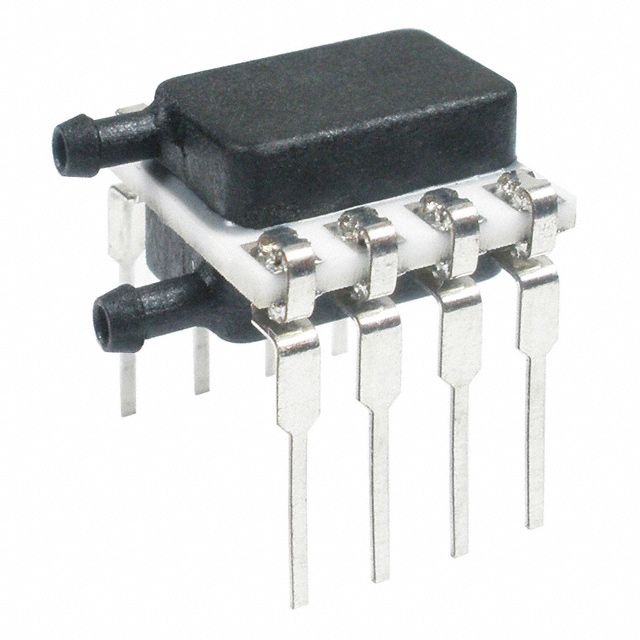

HONEYWELL 压力传感器 HSCDRRN004MD2A3

HSCDRRN004MD2A3概述

    TruStability® Board Mount Pressure Sensors HSC Series 技术手册

    产品简介


    TruStability® Board Mount Pressure Sensors HSC系列是霍尼韦尔公司推出的一款高精度硅陶瓷压力传感器,提供模拟或数字输出以读取预设量程和温度范围内的压力。HSC系列采用板载特定用途集成电路(ASIC)对传感器偏移、灵敏度、温度效应和非线性进行全补偿,从而提供精确的压力测量。适用于医疗、工业自动化等多个领域的空气和干燥气体压力测量。

    技术参数


    - 压力范围:±1.6 mbar 至 ±10 bar(±160 Pa 至 ±1 MPa,±0.5 inH2O 至 ±150 psi)
    - 输出类型:模拟或数字
    - 供电电压:3.3 Vdc 或 5.0 Vdc
    - 准确度:±0.25% FSS BFSL
    - 工作温度范围:0 °C 至 50 °C(32 °F 至 122 °F)
    - 启动时间:模拟 <5 ms,数字 <3 ms
    - 响应时间:模拟 <1 ms,数字 0.46 ms

    产品特点和优势


    - 稳定性与可靠性:长期使用后仍保持最佳稳定性,有助于减少系统校准需求,提升系统性能。
    - 高精度:提供±0.25% FSS BFSL的行业领先精度,简化软件开发,减少额外校准。
    - 多种配置选择:提供了各种端口和外壳选项,方便集成到不同的应用中。
    - 宽广的压力范围:覆盖从±1.6 mbar 至 ±10 bar的压力范围,适应多种应用场景。
    - 小尺寸:10mm x 10mm的小巧尺寸,节省PCB空间,易于安装在拥挤的PCB上。
    - 低功耗:典型情况下,功耗小于10 mW,延长电池寿命,降低系统能耗。
    - 兼容液体介质:适用于超过40 mbar | 4 kPa | 20 inH2O的压力范围,可应用于非离子液体。

    应用案例和使用建议


    - 医疗领域:适用于呼吸机、麻醉机、睡眠呼吸暂停监测等。
    - 工业自动化:适用于压缩空气、真空泵、流量控制等领域。
    - 环境监测:用于医院房间空气质量监控等。
    使用建议:
    - 在液体介质应用时,确保仅将液态介质施加到Port 1,且没有颗粒物残留。
    - 在安装时建议将Port 1朝下放置,减少杂质进入压力传感器的可能性。

    兼容性和支持


    - 兼容性:HSC系列传感器与多种气体和液体介质兼容,适用于多种应用环境。
    - 支持:霍尼韦尔提供详细的材料信息和技术支持,帮助客户快速解决问题。

    常见问题与解决方案


    - 问题:传感器无法正常工作。
    - 解决办法:检查供电电压是否正确,确认连接是否稳固。
    - 问题:输出不准确。
    - 解决办法:重新校准传感器,确保在正确的温度范围内运行。

    总结和推荐


    TruStability® Board Mount Pressure Sensors HSC系列凭借其高精度、稳定性和灵活性,成为医疗、工业自动化和环境监测领域的理想选择。其优越的性能和广泛的应用范围使其在市场上具有较强的竞争力。强烈推荐给需要高性能压力传感器的用户。
    通过以上技术手册的内容分析,我们可以看出TruStability® Board Mount Pressure Sensors HSC系列在压力传感器领域具有显著的优势,适合各种苛刻的应用环境。

HSCDRRN004MD2A3参数

参数
最小工作供电电压 3.27V
精度 ±0.25%
输出类型 I²C
压力类型 差分
最大工作压力 ±9.7967.5
工作压力范围 ±400Pa
最大工作供电电压 3.33V
长*宽*高 6.16mm(高度)
通用封装 DIP-8
安装方式 通孔安装
零件状态 在售
包装方式 散装

HSCDRRN004MD2A3厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HSCDRRN004MD2A3数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL HSCDRRN004MD2A3 HSCDRRN004MD2A3数据手册

HSCDRRN004MD2A3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 69.468 ¥ 538.0876
10+ $ 61.6938 ¥ 507.2231
100+ $ 59.1186 ¥ 486.0508
库存: 84
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 538.08
