ABPDLNN100MG2A3

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 排气式 计量 I²C 10KPa 3V 3.6V 85KPa ±0.25% DIP-6 通孔安装 8mm*11mm*7.75mm
供应商型号: N-ABPDLNN100MG2A3
供应商: 云汉优选
标准整包数: 1

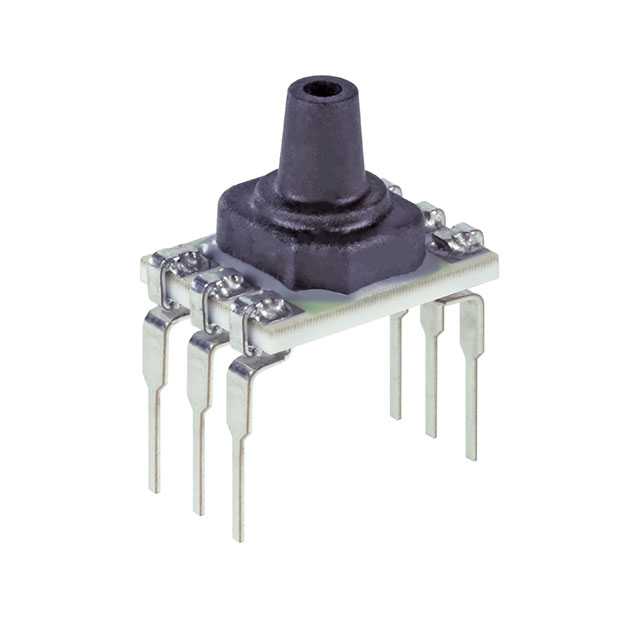

HONEYWELL 压力传感器 ABPDLNN100MG2A3

ABPDLNN100MG2A3概述

    高精度补偿/放大板载压力传感器——ABP系列

    产品简介


    ABP系列是基于压阻效应的硅基基本型板载压力传感器,专为医疗、工业和消费类应用设计。它提供模拟和数字两种输出形式,覆盖压力范围从60毫巴至10巴(相当于6千帕到1兆帕,1磅/平方英寸到150磅/平方英寸),支持液态介质工作,是一款高精度、补偿/放大的优质传感器。

    技术参数


    - 压力测量范围: 60 mbar 至 10 bar / 6 kPa 至 1 MPa / 1 psi 至 150 psi
    - 输出方式: 模拟或数字输出(支持I²C或SPI协议)
    - 供电电压: 单电源供电,支持3.3 Vdc或5.0 Vdc
    - 精度: ±0.25%满量程范围(Full Scale Span, FSS),基于最佳拟合直线法(Best Fit Straight Line, BFSL)
    - 温度范围: 校准温度范围0°C至50°C
    - 功耗: 典型值为2微安(利用睡眠模式选项时)
    - 响应时间: 模拟输出:约1 kHz;数字输出:约2 kHz
    - 封装选项: DIP、SMT、无引脚表面贴装(Leadless SMT)
    - 材料兼容性: 支持多种非腐蚀性干气体及液体介质

    产品特点和优势


    ABP系列压力传感器具有以下显著优势:
    - 高精度: 总误差带(Total Error Band, TEB)仅为±1.5% FSS,支持最佳性能下的精确测量。
    - 宽工作范围: 覆盖60 mbar到10 bar的压力区间,适用于各类工业和医疗应用场景。
    - 灵活的设计选择: 可选内部诊断功能、液态介质保护选项、睡眠模式及温度输出功能,提升系统适应能力。
    - 卓越稳定性: 长期稳定性可达±0.25% FSS,确保长时间运行的可靠性和耐用性。
    - 合规性: 符合RoHS和REACH标准,满足严格的环保要求。

    应用案例和使用建议


    ABP系列压力传感器广泛应用于以下领域:
    - 医疗行业: 如CPAP设备、氧气浓缩器、呼吸机、尿液分析仪等。
    - 工业用途: 包括气动控制、流程气体监测、生命科学仪器及材料处理设备。
    - 消费品: 咖啡机、洗衣机、空气床垫等家用电器。
    使用建议:
    1. 在医疗和生命科学领域,选用带有液态介质保护功能的版本,以防止潮湿环境下对传感器的损害。
    2. 在电池供电的便携式设备中,建议启用睡眠模式以降低功耗,延长续航时间。
    3. 对于需长期运行的设备,可选择具有内部诊断功能的型号,实时监控传感器状态并提高系统的可靠性。

    兼容性和支持


    ABP系列传感器设计符合国际标准(如ISO 9001),且支持广泛的电压输入,可轻松集成到现有系统中。此外,Honeywell提供全面的技术支持与售后服务,帮助客户快速完成设计和部署。

    常见问题与解决方案


    以下为一些典型问题及其解决方案:
    1. Q: 传感器显示错误代码“Err01”。
    A: 检查供电电压是否在规定范围内,同时确认是否有反接现象。
    2. Q: 测量值不稳定。
    A: 检查传感器周围是否存在强电磁干扰或振动源,并调整安装位置。
    3. Q: 长期使用后出现漂移。
    A: 定期校准设备,同时确保传感器保持在适宜的工作温度范围内。

    总结和推荐


    ABP系列压力传感器凭借其卓越的性能、广泛的适用性和高可靠性,在压力检测领域具备强大的竞争力。对于需要高精度、稳定性和多样化的工业与医疗应用场景,这款传感器无疑是一个理想选择。我们强烈推荐Honeywell ABP系列用于任何需要高性能压力检测的产品开发项目中。

ABPDLNN100MG2A3参数

参数
输出类型 I²C
压力类型 排气式 计量
最大工作压力 85KPa
工作压力范围 10KPa
最大工作供电电压 3.6V
最小工作供电电压 3V
精度 ±0.25%
长*宽*高 8mm*11mm*7.75mm
通用封装 DIP-6
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 托盘

ABPDLNN100MG2A3厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

ABPDLNN100MG2A3数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL ABPDLNN100MG2A3 ABPDLNN100MG2A3数据手册

ABPDLNN100MG2A3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 22.6416 ¥ 192.4536
12+ $ 21.5991 ¥ 183.5924
24+ $ 20.9814 ¥ 178.3419
47+ $ 20.5836 ¥ 174.9606
100+ $ 20.1756 ¥ 171.4926
150+ $ 18.156 ¥ 154.326
库存: 150
起订量: 5 增量: 1
交货地:
最小起订量为:5
合计: ¥ 962.26
