NBPMPNN030PAUNV

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 绝对 Wheatstone Bridge 206.84KPa 1.8V 12V 413.69KPa ±0.25% SMD 贴片安装,顶部安装
供应商型号: N-NBPMPNN030PAUNV
供应商: 云汉优选
标准整包数: 1

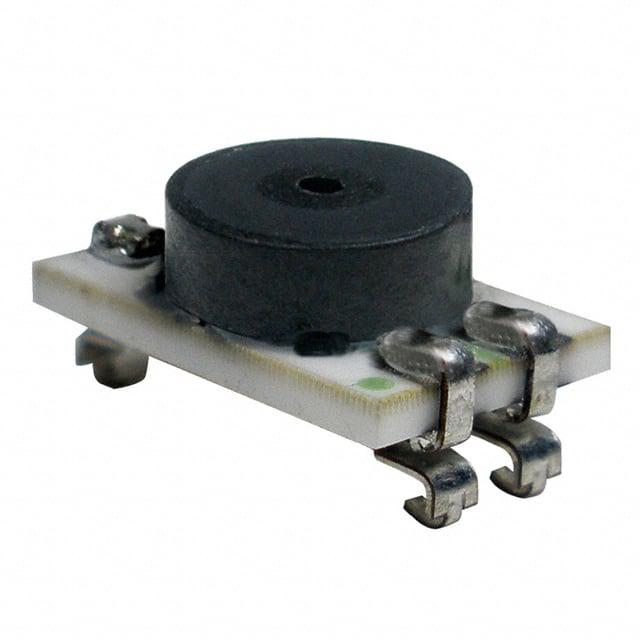

HONEYWELL 压力传感器 NBPMPNN030PAUNV

NBPMPNN030PAUNV概述


    产品简介


    Honeywell的Basic Board Mount压力传感器系列(TBP系列和NBP系列)适用于食品级和非食品级潜在医疗和工业应用。这些未经放大的压阻硅压力传感器提供比例输出,其中TBP系列是温度补偿的,而NBP系列则是未补偿的。TBP系列设计用于需要高精度测量的应用,而NBP系列则适合于那些希望自行进行补偿、校准和放大处理以充分利用裸传感器分辨率的应用。

    技术参数


    - 封装尺寸:最小为7mm x 7mm(0.276英寸 x 0.276英寸)
    - 工作温度范围:-40°C至125°C(-40°F至257°F)
    - 耐热能力:符合J-STD-020E标准,MSL 1等级,在回流焊接后可迅速稳定,允许立即校准
    - 电气特性:
    - 供电电压:1.5V至12V
    - 额定电流:最大1mA(TBP系列),最大2.5mA(NBP系列)
    - 输出电阻:未指定,但通常在2.5kΩ至5.5kΩ之间
    - 压力范围:
    - TBP系列:60 mbar至10 bar(6 kPa至1 MPa;1 psi至150 psi)
    - NBP系列:60 mbar至10 bar(1 psi至150 psi)

    产品特点和优势


    - 成本效益:价格竞争力强的压力传感解决方案
    - 空间节省:体积小,相比许多类似产品占用更少的PCB空间
    - 广泛适用性:能在多种恶劣环境中正常工作,包括干燥和湿润介质环境
    - 食品安全认证:通过NSF-169、BPA Free和LFGB认证,适用于北美、欧洲和亚洲的食品行业
    - 适应性强:具备多个选项,简化集成到设备制造商的应用中

    应用案例和使用建议


    这些传感器广泛应用于医疗和工业领域,具体包括:
    - 医疗:血液压力监测、医院床铺、氧气浓缩机、伤口治疗
    - 工业:空气流动控制、环境控制、HVAC传输、工业控制、泄漏检测、其他商业应用、气动控制、食品和饮料
    使用建议:
    1. 确保传感器安装正确,以避免错误的供电电压导致电气故障。
    2. 在潮湿环境中,选择带有硅胶涂层的选项以防止凝结。
    3. 注意传感器的温度补偿范围和额定温度范围,以确保准确度。

    兼容性和支持


    Honeywell的NBP系列加入了TruStability™ HSC、SSC、NSC和TSC系列;Basic ABP系列;24PC系列和26PC系列板载压力传感器。产品经过ISO 9001认证,并获得NSF认证。客户可联系Honeywell客户服务获取详细材料信息和技术支持。

    常见问题与解决方案


    1. 问题:产品损坏是否与不当使用有关?
    - 解决方案:请严格遵循指南使用产品,特别是关于硅胶涂层的使用方法,以免造成损坏。
    2. 问题:如何确定传感器是否需要补偿和校准?
    - 解决方案:对于需要高精度测量的应用,推荐使用TBP系列;对于希望自行进行补偿的应用,推荐使用NBP系列。

    总结和推荐


    Honeywell的TBP系列和NBP系列基本板载压力传感器具有出色的性能和广泛的适用性。它们不仅能够满足多种医疗和工业需求,还具备良好的成本效益和紧凑的设计。强烈推荐这两款产品给寻求高性能、可靠且易于集成的压力传感器的客户。无论是医疗设备还是工业控制系统,这些传感器都是理想的选择。

NBPMPNN030PAUNV参数

参数
最大工作供电电压 12V
最小工作供电电压 1.8V
精度 ±0.25%
输出类型 Wheatstone Bridge
压力类型 绝对
最大工作压力 413.69KPa
工作压力范围 206.84KPa
通用封装 SMD
安装方式 贴片安装,顶部安装
零件状态 在售
包装方式 散装

NBPMPNN030PAUNV厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

NBPMPNN030PAUNV数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL NBPMPNN030PAUNV NBPMPNN030PAUNV数据手册

NBPMPNN030PAUNV封装设计

查看详情并下载
Symbol
Footprint
3D Model
