首页  >  产品百科  >  24PCDFA6D

24PCDFA6D

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 差分 Wheatstone Bridge ±206.84KPa 10V 12V ±60.41369MPa ±1% SIP-4 通孔安装 12.7mm*8mm*21.7mm
供应商型号: N-24PCDFA6D
供应商: 云汉优选
标准整包数: 1

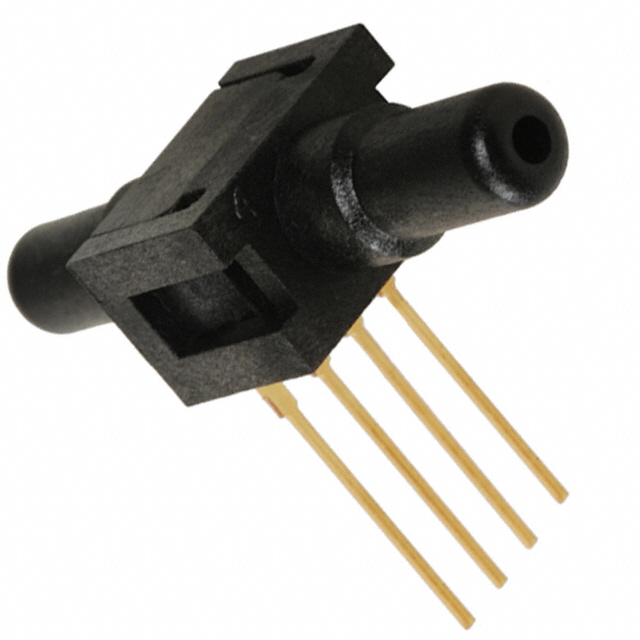

HONEYWELL 压力传感器 24PCDFA6D

24PCDFA6D概述

    Miniature Low Pressure Sensors 24PC系列 —— 小巧而高效的压力传感器

    产品简介


    Miniature Low Pressure Sensors 24PC系列是霍尼韦尔公司生产的小型化低成本压力传感器。它们适用于湿气和干燥介质,采用特殊设计的压阻式微机械传感元件。这些传感器能够提供高性能、高可靠性和高精度。每个传感器包含四个活动的压阻式电阻,形成惠斯通电桥,从而在受压时改变电阻并输出与输入压力成正比的毫伏信号。该系列传感器的工作压力范围为0.5 psi到250 psi,适用于广泛的工业和商业应用。

    技术参数


    - 工作温度范围:
    - 不带EPDM密封圈:-40°C 到 85°C(-40°F 到 185°F)
    - 带EPDM密封圈:-20°C 到 85°C(-4°F 到 185°F)
    - 存储温度范围: -55°C 到 100°C(-67°F 到 212°F)
    - 供电电压: 2.5 Vdc 至 12 Vdc
    - 输入电阻: 4 kΩ 至 6 kΩ
    - 输出电阻: 4 kΩ 至 6 kΩ
    - 响应时间: ≤ 1 ms(由10%上升至90%)

    产品特点和优势


    - Wet/Wet能力: 两个端口均可接触液体,适合差分应用。
    - 选择性密封: 可根据介质选择合适的密封材料。
    - 高压力范围: 适用于高压应用。
    - 多种压力端口类型: 提供灵活性以适应不同需求。
    - SIP和DIP封装: 提供更多的设计灵活性。

    应用案例和使用建议


    24PC系列传感器广泛应用于多个行业,例如:
    - 氧气浓度检测: 用于测量分子筛床压力,优化系统性能。
    - 牙科仪器: 用于控制各种牙科器械的气动压力。
    - 血液过滤: 监控正确的压力以确保最佳的血液过滤效果。
    - 家庭和建筑供水监控: 测量和控制水消耗。
    - 灌溉系统: 控制水流和压力。
    - 空气压缩机: 控制交付给终端设备的压力。
    建议用户在选择型号时应考虑具体的使用场景和要求,如选择适当的端口类型和密封材料。此外,安装时应注意确保适当的通风和散热,以避免过热损坏。

    兼容性和支持


    该系列产品符合RoHS标准,且按照ISO 9001标准设计制造。它们可与多种介质和设备兼容。如果需要额外的支持或咨询,用户可以通过联系霍尼韦尔的客户服务获得帮助。

    常见问题与解决方案


    1. 问题: 输出信号不稳定。
    - 解决方法: 确保正确的供电电压,并检查连接线是否有松动。
    2. 问题: 高温下传感器表现不佳。
    - 解决方法: 在高温环境下使用带有EPDM密封圈的型号,并确保适当的散热措施。
    3. 问题: 传感器无法正常工作。
    - 解决方法: 检查是否正确安装,确认接线无误,并查阅用户手册以排除潜在故障。

    总结和推荐


    综上所述,Miniature Low Pressure Sensors 24PC系列凭借其小体积、高精度和多样的应用场景,成为各行业压力监测的理想选择。其宽泛的工作温度范围和高可靠性使其在极端条件下仍能稳定运行。因此,推荐在相关应用中使用这款传感器,尤其是在需要高性能、高可靠性的环境中。

24PCDFA6D参数

参数
精度 ±1%
输出类型 Wheatstone Bridge
压力类型 差分
最大工作压力 ±60.41369MPa
工作压力范围 ±206.84KPa
最大工作供电电压 12V
最小工作供电电压 10V
长*宽*高 12.7mm*8mm*21.7mm
通用封装 SIP-4
安装方式 通孔安装
零件状态 在售
包装方式 托盘

24PCDFA6D厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

24PCDFA6D数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL 24PCDFA6D 24PCDFA6D数据手册

24PCDFA6D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 51.9718 ¥ 441.7603
6+ $ 49.5636 ¥ 421.2906
11+ $ 48.1644 ¥ 409.3974
21+ $ 47.2362 ¥ 401.5077
25+ $ 46.308 ¥ 393.618
库存: 60
起订量: 3 增量: 1
交货地:
最小起订量为:3
合计: ¥ 1325.28
直接购买
加入购物车
