HSCDRRN001NDAA3

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: Honeywell 压阻压力传感器, 最大工作0.009kPa, 最大过载2.64kPa
供应商型号: 2269657
供应商: 海外现货
标准整包数: 1

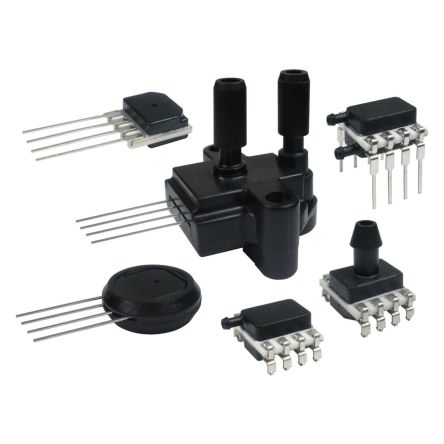

HONEYWELL 压力传感器 HSCDRRN001NDAA3

HSCDRRN001NDAA3概述

    TruStability® Board Mount Pressure Sensors: HSC Series

    1. 产品简介


    TruStability® Board Mount压力传感器的HSC系列是一款压阻式硅制压力传感器,提供比率模拟或数字输出,用于在指定的全量程压力范围和温度范围内测量压力。HSC系列通过板载专用集成电路(ASIC)进行全校准和温度补偿,能够补偿传感器偏移、灵敏度、温度效应和非线性,确保在各种环境下稳定可靠的表现。

    2. 技术参数


    HSC系列压力传感器的关键技术参数如下:
    - 量程范围:±1.6 mbar至±10 bar,相当于±160 Pa至±1 MPa,或±0.5 inH2O至±150 psi。
    - 供电电压:3.3 Vdc 或 5.0 Vdc。
    - 输出方式:比率模拟或数字输出。
    - 温度范围:操作温度范围为-20°C至85°C,补偿温度范围为0°C至50°C。
    - 供电电流:数字版本在3.3 Vdc和5.0 Vdc下的供电电流分别为3.1 mA和3.7 mA。
    - 响应时间:数字版本的响应时间为0.46毫秒。
    - 精度:最高误差为±0.25 %FSS BFSL。

    3. 产品特点和优势


    HSC系列压力传感器具有以下几个显著的优势:
    - 高精度:±0.25 %FSS BFSL,这使得系统设计更加简单高效。
    - 宽压力范围:从±1.6 mbar到±10 bar,能够满足多种应用需求。
    - 稳定性:经过长周期使用和极端温度测试后,仍能保持最佳状态。
    - 小尺寸:微型10 mm x 10 mm [0.39 in x 0.39 in]封装,适合在空间受限的应用中使用。
    - 低功耗:典型情况下功耗小于10 mW,有助于延长电池寿命。

    4. 应用案例和使用建议


    HSC系列压力传感器广泛应用于多个领域,包括但不限于:
    - 工业领域:如压力测量、风速监测、空气质量检测等。
    - 医疗领域:如呼吸机、麻醉机、血液分析仪等。
    对于这些应用,建议在安装时注意以下几点:
    - 确保传感器只用于非腐蚀性、非离子气体。
    - 使用过程中避免液体进入Port 2,因为液体会导致传感器损坏或输出异常。

    5. 兼容性和支持


    HSC系列传感器与其他标准的I²C或SPI接口兼容,支持多种通信协议。此外,Honeywell公司提供了详尽的技术支持文档和售后服务,确保用户能够快速解决任何技术问题。

    6. 常见问题与解决方案


    以下是几种常见的问题及相应的解决方案:
    - 问题:传感器无法正常工作。
    - 解决办法:检查电源连接和信号线连接是否正确,确认供电电压是否在规定的范围内。

    - 问题:传感器输出值不稳定。
    - 解决办法:确保传感器的工作温度在补偿温度范围内,同时检查是否存在机械震动或外部干扰。

    7. 总结和推荐


    总体而言,HSC系列TruStability® Board Mount压力传感器凭借其高精度、宽压力范围、稳定性和小尺寸,成为各种工业和医疗应用的理想选择。如果您需要一个可靠的压力传感器,HSC系列是一个值得考虑的选择。

HSCDRRN001NDAA3参数

参数
输出类型 -
压力类型 差分
最大工作压力 ±9.7667.28
工作压力范围 ±250Pa
最大工作供电电压 3.33V
最小工作供电电压 3.27V
精度 ±0.25%
长*宽*高 6.16mm(高度)
通用封装 DIP-8
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

HSCDRRN001NDAA3厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HSCDRRN001NDAA3数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL HSCDRRN001NDAA3 HSCDRRN001NDAA3数据手册

HSCDRRN001NDAA3封装设计

查看详情并下载
Symbol
Footprint
3D Model
