首页  >  产品百科  >  PX2AF1XX200PSAAX

PX2AF1XX200PSAAX

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 密封计量 1.37895MPa 4.75V 5.25V 5.17107MPa ±0.25% 63.4mm*21.5mm*21.5mm
供应商型号: 2834785
供应商: 海外现货
标准整包数: 1

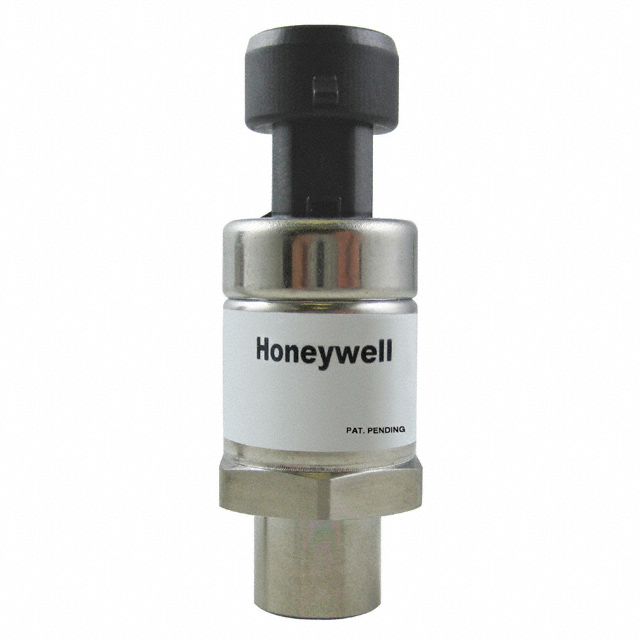

HONEYWELL 压力传感器 PX2AF1XX200PSAAX

PX2AF1XX200PSAAX概述

    Honeywell PX2 系列重载压力传感器技术手册

    产品简介


    Honeywell 的 PX2 系列重载压力传感器是一款配置灵活的压力传感器,采用压阻式传感技术和ASIC(专用集成电路)信号调理,封装在不锈钢外壳中。该系列产品提供绝对、密封表压和通风表压三种类型的参考压力,广泛应用于工业和交通运输领域,例如HVAC/R系统制冷剂压力监测、空气压缩机系统压力监测、空气系统监控以及液压油压力监测等。

    技术参数


    - 压力范围:1 bar 至 70 bar(100 kPa 至 7 MPa,15 psi 至 1000 psi)
    - 压力参考类型:绝对、密封表压或通风表压
    - 电气连接类型:Metri-Pack 150(UL 94 HB 或 V-0 选项)、Micro M12、DIN、Deutsch 或电缆束(1 米、2 米、3 米或 5 米)
    - 总误差带:±2.0%
    - 操作温度范围:-40°C 至 125°C [-40°F 至 257°F]
    - 响应时间:<2 ms
    - 生命周期:至少1000万次压力循环至额定压力
    - 输出转移函数:比值型、调节型或电流型
    - 机械冲击等级:100 G(按 MIL-STD-202F,Method 213B,Cond. F)
    - 振动等级:20 G 扫描,10 Hz 至 2000 Hz
    - 防护等级:最高可达 IP69K
    - 辐射抗扰度:最高可达 100 V/m(按 ISO 11452-2)

    产品特点和优势


    - 高精度和稳定性:精度达 ±0.25% FSS,长期稳定性达 ±0.5% FSS(1000 小时,25°C)。
    - 耐久性强:可承受 1000 万次压力循环,具有 IP69K 的防护等级,可在严苛环境中使用。
    - 多种输出类型:提供比值型、调节型和电流型输出,适应各种应用需求。
    - 宽温范围:能够在 -40°C 至 125°C 范围内工作,适用于多种恶劣环境。
    - 兼容性强:电气连接类型多样,易于与其他设备集成。

    应用案例和使用建议


    应用案例:
    - 在HVAC/R系统中用于监测制冷剂压力,确保系统的正常运行。
    - 在空气压缩机系统中监测压力变化,保证设备稳定运行。
    - 在交通工具上用于监测空气系统压力,确保行驶安全。
    使用建议:
    - 安装时应确保适当的扭矩值,避免因过紧导致的损坏。
    - 应使用过滤器防止大颗粒物和高湿度进入,以避免传感器输出异常。
    - 建议将传感器安装为向下倾斜,以减少颗粒物和冷凝水进入传感器内部的可能性。

    兼容性和支持


    - 兼容性:支持多种电气连接类型,如 Metri-Pack 150、Micro M12、DIN、Deutsch 和电缆束。
    - 厂商支持:提供详尽的技术文档和支持服务,帮助用户快速解决问题。

    常见问题与解决方案


    1. 问题:传感器输出不稳定。
    - 解决办法:检查电源电压是否在正常范围内,确认连接是否牢固。
    2. 问题:传感器无法产生输出。
    - 解决办法:检查供电是否正常,确认是否有接线错误或传感器损坏。
    3. 问题:传感器出现泄漏。
    - 解决办法:检查密封圈是否完好无损,确保所有连接部位都已正确拧紧。

    总结和推荐


    Honeywell PX2 系列重载压力传感器以其高精度、高稳定性、宽温度范围和多种输出类型,在工业和交通运输领域展现出卓越的应用价值。特别是其在严苛环境下的耐用性和多种电气连接方式的灵活性,使其成为众多应用场合的理想选择。综合来看,该产品值得推荐使用,能够满足大多数用户的实际需求。

PX2AF1XX200PSAAX参数

参数
精度 ±0.25%
输出类型 -
压力类型 密封计量
最大工作压力 5.17107MPa
工作压力范围 1.37895MPa
最大工作供电电压 5.25V
最小工作供电电压 4.75V
长*宽*高 63.4mm*21.5mm*21.5mm
应用等级 工业级
零件状态 在售
包装方式 散装

PX2AF1XX200PSAAX厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

PX2AF1XX200PSAAX数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL PX2AF1XX200PSAAX PX2AF1XX200PSAAX数据手册
