首页  >  产品百科  >  NSCSHNN100PAUNV

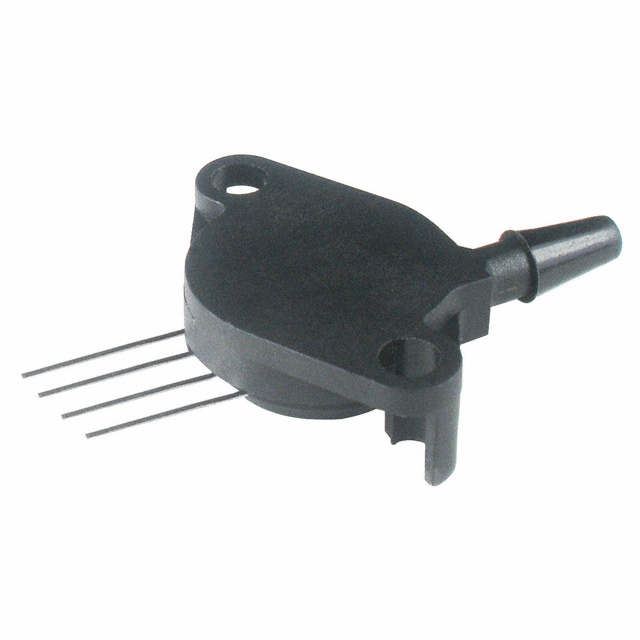

NSCSHNN100PAUNV

产品分类: 压力传感器
厂牌: HONEYWELL
产品描述: 绝对 Wheatstone Bridge 689.48KPa 1.5V 12V 1.72369MPa ±0.25% SIP-4 通孔安装
供应商型号: Q-NSCSHNN100PAUNV
供应商: 期货订购
标准整包数: 100
HONEYWELL 压力传感器 NSCSHNN100PAUNV

NSCSHNN100PAUNV概述

    TruStability® Board Mount 压力传感器:TSC系列和NSC系列

    产品简介


    TruStability® Board Mount 压力传感器是霍尼韦尔公司推出的一款高性能压力传感器系列,适用于多种工业应用场景。该系列分为TSC系列(温度补偿/未放大)和NSC系列(未补偿/未放大)。这些传感器均采用压阻式硅材料制造,提供比例模拟输出,能够准确测量指定全量程的压力范围和温度范围内的压力变化。TSC系列提供温度补偿和未放大的信号输出,而NSC系列则允许客户自行进行校准,同时具备行业领先的稳定性和精度。

    技术参数


    | 参数 | TSC系列 | NSC系列 |
    |
    | 压力范围 | ±60 mbar 至 ±10 bar | ±2.5 mbar 至 ±10 bar |
    ±6 kPa 至 ±1 MPa | ±250 Pa 至 ±1 MPa |
    ±1 psi 至 ±150 psi | ±1 inH2O 至 ±150 psi |
    | 供电电压 | 1.5 Vdc 至 5.0 Vdc | 1.5 Vdc 至 5.0 Vdc |
    | 温度范围 | -40 °C 至 85 °C | -40 °C 至 85 °C |
    | 补偿温度范围 | 0 °C 至 85 °C | 无补偿 |
    | 启动时间 | <5 ms | <5 ms |
    | 输出电阻 | 2.5 kΩ | 2.5 kΩ |

    产品特点和优势


    - 稳定性与可靠性:传感器经过长时间的测试,在极端温度条件下表现出色,最大限度减少了系统校准的需求。
    - 高精度:达到±0.15 %FSS BFSL,减少软件矫正需求,缩短系统设计时间。
    - 灵活的端口和封装选项:多种封装和安装选项简化集成过程。
    - 小体积:微型10 mm x 10 mm [0.39 in x 0.39 in]尺寸,适合紧凑型设备。

    应用案例和使用建议


    TruStability® Board Mount 压力传感器广泛应用于医疗设备、气体分析、工业自动化等领域。例如,在患者监护仪中用于测量氧气浓度,或在气体分析仪中测量各种气体成分。使用时应注意确保液体介质仅应用于Port 1,且无颗粒物污染。对于复杂环境,建议使用防振动和防冲击设计。

    兼容性和支持


    该传感器与现代无铅焊接工艺兼容,具有无限寿命存储期和快速系统校准能力。霍尼韦尔提供详细的技术支持和售后服务,帮助客户更好地使用和维护产品。

    常见问题与解决方案


    1. 传感器损坏或输出异常:确保使用正确型号的传感器,检查安装和连接是否正确。
    2. 电源电压过高或过低:确保电源电压在规定范围内,避免电气损坏。
    3. 无法准确测量:检查传感器是否已正确校准,必要时重新校准。

    总结和推荐


    TruStability® Board Mount 压力传感器是一款高性能、稳定可靠的设备,适用于各种工业和医疗应用场景。其独特的稳定性、高精度和多样化的封装选项使其在市场上具有较强的竞争力。强烈推荐使用该系列产品,特别是对精度和稳定性有较高要求的应用场合。

NSCSHNN100PAUNV参数

参数
最大工作供电电压 12V
最小工作供电电压 1.5V
精度 ±0.25%
输出类型 Wheatstone Bridge
压力类型 绝对
最大工作压力 1.72369MPa
工作压力范围 689.48KPa
通用封装 SIP-4
安装方式 通孔安装
零件状态 在售
包装方式 散装

NSCSHNN100PAUNV厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

NSCSHNN100PAUNV数据手册

厂牌 PDF简要描述 下载
HONEYWELL 压力传感器 HONEYWELL NSCSHNN100PAUNV NSCSHNN100PAUNV数据手册

NSCSHNN100PAUNV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 67.7875 ¥ 555.8575
150+ $ 58.9375 ¥ 483.2875
500+ $ 52.375 ¥ 429.475
库存: 10000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 55585.75
