HAFUHT0020L4AXT

产品分类: 栅极电源驱动器
厂牌: HONEYWELL
产品描述: Honeywell 数字 气流传感器, HAF 系列, 介质监测空气,气体, 最大流量20 L/min, 3→ 10 v 直流电源
供应商型号: 3408734
供应商: element14
标准整包数: 1

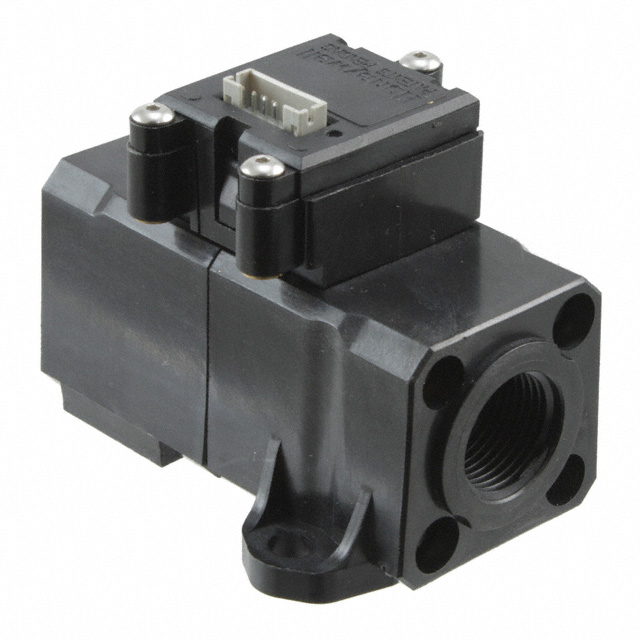

HONEYWELL 栅极电源驱动器 HAFUHT0020L4AXT

HAFUHT0020L4AXT概述

    Honeywell ZephyrTM Digital Airflow Sensors: HAF Series – High Accuracy

    1. 产品简介


    Honeywell ZephyrTM Digital Airflow Sensors, HAF系列传感器提供一种数字接口,用于读取特定满量程流量范围内的空气质量流,同时补偿温度变化。这些传感器专为测量空气和其他非腐蚀性气体的质量流而设计。标准流量范围包括10 SLPM、15 SLPM、20 SLPM、50 SLPM、100 SLPM、200 SLPM或300 SLPM,还可根据需求提供定制流量范围。传感器经过全面校准并具有温度补偿功能,内部集成了特定用途集成电路(ASIC)。

    2. 技术参数


    - 流量范围:10 SLPM至300 SLPM
    - 精度:全量程范围内的最大偏差
    - 10 SLPM, 15 SLPM, 20 SLPM, 50 SLPM, 100 SLPM, 200 SLPM:
    - 0%FS到14.3%FS:0.5% FS
    - 14.3%FS到100%FS:3.5% reading
    - 300 SLPM:
    - 0%FS到14.3%FS:0.5% FS
    - 14.6%FS到100%FS:3.5% reading
    - 总误差带:最大输出偏差
    - 10 SLPM, 15 SLPM, 20 SLPM, 50 SLPM, 100 SLPM, 200 SLPM:
    - 0%FS到12.5%FS:0.5% FS
    - 12.5%FS到100%FS:4.0% reading
    - 300 SLPM:
    - 0%FS到14.3%FS:0.5% FS
    - 14.6%FS到66.3%FS:4.0% reading
    - 66.6%FS到100%FS:7.0% reading
    - 响应时间:1 ms
    - 电源电压:3 Vdc至10 Vdc
    - 电源电流:20 mA最大值
    - 工作温度范围:-20 °C至70 °C

    3. 产品特点和优势


    - 精准测量:具备业界最小的总误差带,快速响应时间和高精度,能够精确测量和高性能表现。
    - 节省时间:通过可配置和可定制的端口样式简化设计,减少生产时间。
    - 成本效益:减小印刷电路板(PCB)尺寸,整体设计和生产成本降低。
    - 坚固耐用:结合坚固的外壳和稳定的基底,使这些产品极其耐用。
    - 可靠性:经过ISO 9001标准认证。

    4. 应用案例和使用建议


    - 医疗应用:例如麻醉过程中监测气体流量,确保安全可靠的测量结果。
    - 工业应用:如排气罩系统中监控气体流动,保证高效运作。
    - 气体检测应用:监测气体泄漏,确保环境安全。

    使用建议:
    - 在安装时选择合适的气动连接方式,如 manifold mount 或 G 3/8 female threaded fitting。
    - 确保传感器连接稳固且正确安装,以避免测量误差。
    - 注意传感器的工作温度范围,避免在极端温度下使用。

    5. 兼容性和支持


    - 兼容性:适用于多种气体类型,包括干燥空气、氦气、氩气、氮气、一氧化二氮、二氧化碳等。
    - 厂商支持:提供技术支持和售后服务,确保用户能够在使用过程中获得帮助。

    6. 常见问题与解决方案


    - 问题:传感器无法正常工作。
    - 解决方法:检查电源电压是否符合要求;确认连接正确无误;验证传感器是否已成功校准。
    - 问题:传感器读数不稳定。
    - 解决方法:确认传感器工作环境稳定;检查传感器是否已正确安装;重新进行校准。

    7. 总结和推荐


    Honeywell ZephyrTM Digital Airflow Sensors HAF系列以其高精度、快速响应时间和广泛的应用范围,成为市场上出色的空气质量测量工具。其坚固耐用、易于集成的设计使其适用于多个行业和应用场景。强烈推荐这款产品给需要精准、可靠空气质量监测的应用场合。

HAFUHT0020L4AXT参数

参数
栅极类型 -
通道类型 -
最大高压侧电压-自举 -
电流 - 峰值输出(灌入,拉出) -
驱动数量 -
最大传播延迟时间 -
驱动配置 -
上升时间 -
下降时间 -
最大工作供电电压 10V
输入类型 -
逻辑电压 - VIL,VIH -
最小工作供电电压 3V
长*宽*高 71mm*54.4mm*54mm
安装方式 螺纹安装
零件状态 在售
包装方式 盒装

HAFUHT0020L4AXT厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HAFUHT0020L4AXT数据手册

厂牌 PDF简要描述 下载
HONEYWELL 栅极电源驱动器 HONEYWELL HAFUHT0020L4AXT HAFUHT0020L4AXT数据手册

HAFUHT0020L4AXT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 213.9308 ¥ 1790.6005
库存: 25
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1790.6
