WW1G03A-D7

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: Off-Mom DPST-NO 9.07N 2mm 100000Cycles 100000Cycles 16A 卡入式安装,按扣安装,面板安装 40mm(长度)*49.21mm(高度)
供应商型号: WW1G03A-D7
供应商: Master
标准整包数: 1

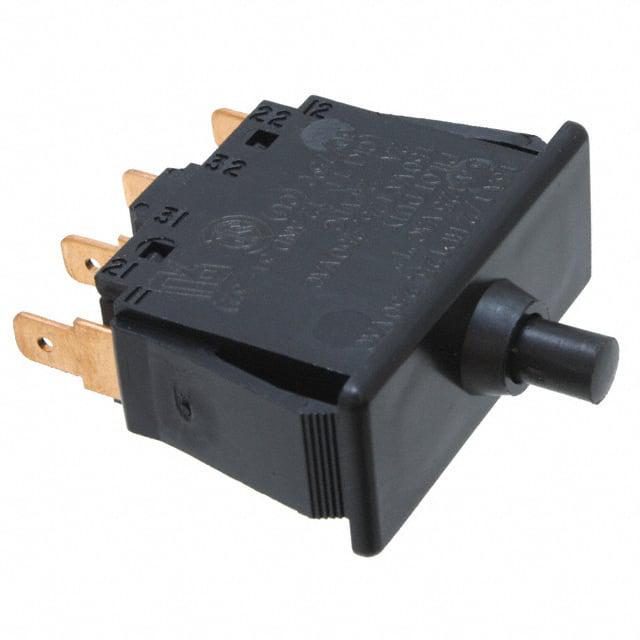

HONEYWELL 限位开关 WW1G03A-D7

WW1G03A-D7概述

    WW Series Basic Switches 技术手册

    1. 产品简介


    WW系列开关是霍尼韦尔传感与控制公司的门用开关产品,提供两种版本:带压杆保护套和不带压杆保护套。带保护套的版本可配备特殊钥匙,以保持压杆在被按下状态。这些开关广泛应用于需要可靠门检测的应用场合,如工业自动化、门禁系统等。

    2. 技术参数


    | 参数 | 值 |

    | 接触点材料 | 银触点 |
    | 电气额定值(3极) | 15A, 125VAC; 10A, 250VAC; 1/2 hp @ 125/250VAC; 3A 'L', 125VAC; 150VA试点负载@125/250VAC |
    | 电气额定值(2极) | 16A, 125/250VAC; 1/2 hp, 125/250VAC; 3A 'L', 125VAC; 150VA试点负载125/250VAC |
    | 电气额定值(1极) | 16A, 125/250VAC; 3/4 hp, 125/250VAC; 150VA试点负载125/250VAC; 3A, 'L', 125VAC |
    | 工作电压 | 125/250VAC; 24VDC |
    | 操作电流 | 0.1A, 125VAC/VDC |
    | 工作温度范围 | -40°C至+85°C |
    | 安装方式 | 卡入式安装,可接受快速连接端子 |

    3. 产品特点和优势


    - 独特的机械结构:采用非快动双断式短路条型构造,确保高度可靠性。
    - 多样化的端子尺寸:支持多种电气规格和端子类型,满足不同应用场景需求。
    - 快速连接终端:符合VDE要求的3mm空气间隙,提升电气安全。
    - 认证标准:UL认证,CSA认证,符合UL标准100,000次操作要求,VDE批准。

    4. 应用案例和使用建议


    - 门禁系统:适用于需要检测门开启或关闭的应用场合,例如办公楼、工厂等入口门。
    - 工业自动化:用于机械设备的安全门监测,确保操作员安全。
    - 建议:安装时确保端子牢固连接,避免因接触不良导致故障;定期检查压杆保护套是否有损坏。

    5. 兼容性和支持


    - 兼容性:与其他霍尼韦尔或第三方的电气控制系统兼容。
    - 支持:如有疑问,可拨打技术支持电话1-800-537-6945获取帮助。

    6. 常见问题与解决方案


    - 问题:压杆无法正常弹起。
    - 解决方法:检查是否安装了保护套或特殊钥匙,如果是,则需要使用特定工具解锁。
    - 问题:电气连接不稳定。
    - 解决方法:确保使用正确规格的端子,并按照手册进行正确的接线。

    7. 总结和推荐


    综上所述,WW系列开关凭借其可靠的机械结构、多样的电气规格和高安全性标准,在门检测和安全监控应用中表现出色。对于需要稳定门检测系统的应用场景,推荐使用WW系列开关。

WW1G03A-D7参数

参数
操作力 9.07N
开关功能 Off-Mom
开关配置 DPST-NO
执行器角度 -
电流额定值 16A
电气寿命 100000Cycles
机械寿命 100000Cycles
最小行程 2mm
长*宽*高 40mm(长度)*49.21mm(高度)
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

WW1G03A-D7厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

WW1G03A-D7数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL WW1G03A-D7 WW1G03A-D7数据手册

WW1G03A-D7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 33.9135 ¥ 287.2473
10+ $ 31.4683 ¥ 261.6459
25+ $ 29.9662 ¥ 249.0248
50+ $ 29.6666 ¥ 242.9399
100+ $ 29.5189 ¥ 241.7304
150+ $ 29.3712 ¥ 240.5209
200+ $ 29.3712 ¥ 240.5209
库存: 100
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 287.24
直接购买
加入购物车
