ZD30S20A01

产品分类: 限位开关
厂牌: HONEYWELL
产品描述: ON - (OFF),OFF - (ON) 单刀双掷 1.27N 3A 焊接安装,通孔安装
供应商型号: ZD30S20A01
供应商: Master
标准整包数: 5
HONEYWELL 限位开关 ZD30S20A01

ZD30S20A01概述


    产品简介

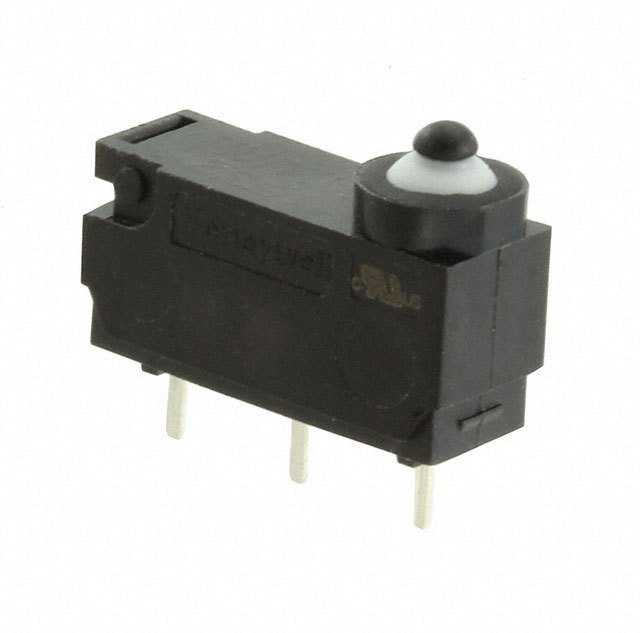

    Honeywell MICRO SWITCH ZD系列密封微型开关是一款经过密封处理的小型精密动作开关,适用于控制逻辑级别(低电流、低电压)到有限功率等级(最高达3 A/125 Vac)的各种电气负载。ZD系列开关在提供集成导线的情况下达到IP67防护等级,适合用于可能接触液体或环境污染物的应用场合。多种不锈钢杠杆可供选择,结合其小巧的设计,能够适应各种不同的应用需求。该系列开关已获得UL、cUL、ENEC和CQC认证,适用于全球范围内的使用。

    技术参数


    主要技术规格
    - 电路配置:SPDT、SPNC、SPNO(SPNC和SPNO仅限预接线)
    - 操作力:最大130克@插销
    - 端接方式:PCB、焊锡、预接线
    - 密封等级:IP67(预接线),IP00(暴露端子)
    - 执行机构(杠杆):300系列不锈钢
    - 机构耐久性:最低500,000次循环@120次/分钟
    - 电气耐久性:SPDT、SPNC、SPNO预接线:最多500,000次@30次/分钟;银触点:最多100,000次@30次/分钟
    - 切换电流:金镀层触点(逻辑级别):0.01 A至0.1 A,12 Vdc,500,000次循环;银触点(电源级):3 A,12 Vdc,100,000次循环
    - 工作温度范围:-40 °C至85 °C [-40 °F至185 °F]
    - 绝缘电阻:初始最小值100 MΩ(施加500 Vdc一分钟后)

    产品特点和优势


    - 紧凑设计:采用超小型封装,适用于空间受限的应用场合。
    - 多功能选择:提供SPDT、SPNC、SPNO切换选项,以及不同材料的触点。
    - 耐恶劣环境:具备IP67防护等级,能承受潮湿、污垢和灰尘环境。
    - 广泛温度适用性:工作温度范围广,最高可达85 °C。
    - 简化安装:内置安装柱,方便快速安装。

    应用案例和使用建议


    潜在应用场景:
    - 汽车电动窗控制
    - 汽车安全带扣检测
    - 发动机盖或行李箱锁检测
    - 车门锁检测
    - 车载轮椅升降装置
    使用建议:
    - 在潮湿或粉尘环境中使用时,确保安装符合IP67标准,以避免短路等问题。
    - 针对高电流应用,建议选用银触点版本,提高可靠性。
    - 安装时确保使用正确的安装工具,避免损坏。

    兼容性和支持


    - 兼容性:ZD系列开关与多种车辆电子系统兼容,例如车载电子控制系统。
    - 支持服务:Honeywell提供全面的技术文档和全球销售网络支持,包括详细的安装指南、应用实例等资源。此外,您还可以通过Honeywell官网获取最新的产品资料和技术支持。

    常见问题与解决方案


    常见问题:
    1. 开关出现异常跳变:可能是由于过高的环境湿度或灰尘导致的。请检查密封状态并清洁接触点。
    2. 操作力异常:可能需要调整安装位置或更换新的弹簧组件。
    3. 电气性能下降:请确认使用环境是否超出规定的工作温度范围,并定期进行维护。
    解决方案:
    1. 重新安装或清洗密封区域。
    2. 更换合适的弹簧或润滑部件。
    3. 定期检查并调整工作环境温度。

    总结和推荐


    总体评价:
    Honeywell MICRO SWITCH ZD系列密封微型开关凭借其小体积、高性能和广泛的适用性,在多种工业及汽车应用中表现出色。无论是在空间有限还是环境恶劣的条件下,该系列开关均能稳定可靠地工作。对于追求高效、安全解决方案的应用场景,Honeywell ZD系列开关无疑是一个值得信赖的选择。
    推荐意见:
    强烈推荐给那些需要高性能、紧凑型、能在恶劣环境下稳定工作的开关产品的客户。特别是在汽车制造、智能楼宇、自动化设备等领域,这款产品可以显著提升系统的可靠性和安全性。

ZD30S20A01参数

参数
电流额定值 3A
电气寿命 -
机械寿命 -
最小行程 -
操作力 1.27N
开关功能 ON - (OFF),OFF - (ON)
开关配置 单刀双掷
执行器角度 -
安装方式 焊接安装,通孔安装

ZD30S20A01厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

ZD30S20A01数据手册

厂牌 PDF简要描述 下载
HONEYWELL 限位开关 HONEYWELL ZD30S20A01 ZD30S20A01数据手册

ZD30S20A01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 7.5061 ¥ 63.5762
25+ $ 6.3787 ¥ 53.0361
50+ $ 5.8773 ¥ 48.8672
100+ $ 5.5745 ¥ 46.3255
250+ $ 5.486 ¥ 44.9249
500+ $ 5.2803 ¥ 43.2402
1000+ $ 5.2539 ¥ 43.0242
3000+ $ 5.2539 ¥ 43.0242
库存: 816
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 317.88
